超声波明渠流量计可测量堰、槽、渠道和部分充水管道中的水位、流量和总流量。超声波明渠流量计通常与帕歇尔水槽配合使用，采用水力流量测量、超声波定位、微电脑处理、数字显示等技术，可在恶劣环境下安装并自动测量。常用于农业灌溉用水量测量、废水、污水等流量测量。
Sino-Inst 提供多种超声波流量计，用于流量测量。如有任何疑问，请联系我们的销售工程师。
超声波明渠流量计的特点
- 超声波非接触式液位测量 完全不影响流量。精确的液位测量使其成为理想的液位计。
- 探头功耗低、安装简便、定位方便。广泛应用于河流、供水、工厂、城市污水管道等相关领域。
- 流量累加器操作简便，适用于多种类型的水量测量堰，包括薄壁直角三角堰、矩形堰和帕歇尔槽。
- 流量累加器具有历史流量记录功能，可记录过去60小时、30天、12个月和10年的流量数据。更多历史数据可通过SD卡实时记录。
- 仪器控制功能全面，四路继电器信号输出，易于连接常用执行器（电机、报警器等）。
- 根据工作条件要求，探头可选用IP68防护等级、防腐蚀、防爆、小盲区高精度、超低功耗、大量程等特殊型号。
- 内置远程通讯模块，可定制多种通讯协议（下单时可定制）。
延伸阅读：流量累加器 vs 流量计
超声波明渠流量计规格
| 结构 | 一体式和分体式 |
| 测量范围 | 0.1m³/h~99999.99m³/h，具体范围根据不同的堰槽而定 |
| 累计流量 | 最大值：429000000.00m³ |
| 液位测量精度 | 0.50% |
| 分辨率 | 3mm 或 0.1%（取较大值） |
| 流量测量精度 | 标准堰槽 1~5%（符合国家标准要求的堰槽和渠道）， 非标准堰槽 10~50% |
| 供电方式 | 220VAC±15% 50HZ，或 24VDC 120mA，（可选）12VDC，电池供电，太阳能供电 |
| 防护等级 | 显示仪器 IP66，探头 IP68 |
| 探头选择说明 | 建议使用 100KHz M48×2 探头测量 1-5 号帕歇尔槽， 测量范围为 1 米，不易撞击帕歇尔槽壁或角部产生误信号； 探头盲区小，仅 10-13 厘米，安装支架可降低； 建议使用 64KHz M48×2 探头测量 6-25 号帕歇尔槽，测量范围为 2 米，盲区为 30 厘米。 |
超声波明渠流量计的应用
超声波明渠流量计采用带有帕歇尔槽的特殊结构，可用于连续监测明渠中的污水流量并进行流量累积。适用于水渠、农业灌溉、废水排放、水利、水电、环保等工农业明渠的流量测量。
明渠流量计在计算机控制下发射和接收超声波，根据发射时间计算流量计与被测液面之间的距离，从而获得液位高度。
那么，使用超声波明渠流量计时应注意哪些问题呢？
- 超声波明渠流量计的主机应安装在室内。定期检查管路和传感器；
- 定期检查滤网和静水井是否被异物堵塞；
- 定期对仪器进行计量检定；
- 定期检查探头腐蚀情况，必要时更换。
超声波明渠流量计采用带有帕歇尔槽的特殊结构，可用于连续监测明渠污水流量并进行流量累积。它适用于测量自流式部分管道和明渠排放渠道中的液体流量。适用于水渠、农业灌溉、废水排放、水利、水电、环保等工农业明渠的流量测量。
帕歇尔槽（PVC材质、不锈钢材质）用于明渠流量计
选择用于测量水量的堰槽类型时，需要考虑渠道中的流量大小、水流模式以及是否能形成自由流。根据不同的流量，可以选择不同的堰槽形状。
- 流量小于40升/秒时，建议使用直角三角形堰；
- 流量大于40升/秒时，建议使用帕歇尔槽；
- 上游渠道较短，且流量大于40升/秒时，建议使用矩形堰。
条件允许时，帕歇尔槽也是不错的选择。帕歇尔槽的水位-流量关系已通过实验室校准，对上游入槽流量的要求相对较低。三角堰和矩形堰的水位-流量关系是通过理论计算得出的，忽略某些使用条件容易导致额外的误差。
测量堰或槽体应采用玻璃纤维增强塑料制成。三角堰和矩形堰的入水口尺寸应精确，且面向入水口的表面应光滑；帕歇尔槽的喉部尺寸应精确，槽体内表面应光滑。
帕歇尔槽的常用安装方法及注意事项：
- 将帕歇尔槽放入明渠中。保持槽体水平。帕歇尔槽的中心线应与渠道的中心线重合，以确保流入帕歇尔槽的水流不会出现偏移。
- 帕歇尔槽注满水后，水流应保持畅通。帕歇尔槽的淹没程度小于规定的临界淹没程度。
要求：
保持帕歇尔槽下游排水畅通。如排水不畅，不得积水。保持水位差大于等于30毫米。
帕歇尔槽前的直线段设有1至3米的缓冲带。缓冲带应与槽底齐平，便于超声波测量。
必须确保帕歇尔槽下游存在水位差，排水畅通，不得积水。
延伸阅读：大坝水位测量
明渠超声波流量计工作原理
明渠流量计基于帕歇尔计量槽/堰板计量槽的特定形状，可保证一定的液位并确定一定的流量。帕歇尔槽/堰板计量槽被选作特定的流道，具有测量精度高、安装简便的优点。
传感器测量液位高度，经89C52系列单片机处理，得到瞬时流量和累计流量值。
流量可由以下公式表示：
Q=KHn
Q：瞬时流量（吨/小时） K：流量常数
H：液位高度 n：n次方
瞬时流量经累计处理得到累计流量。
延伸阅读：雷达非接触式水位传感器
在线式超声波流量计
时差式 超声波流量计 采用时间差法测量原理。它利用传感器发射的超声波在流体中传播。声波向下游传播的速度会增大，向后传播的速度会减小。在相同的传播距离下，传播时间会有所不同。根据传播时间与被测流体速度之间的差异，即可测量流体速度。
流体在管道内不同位置的流速不同。管道中心的流速通常比靠近管壁的流速快。管道内流体的流速分布可以用流速横截面分布图来表示。
通过设置流量计并考虑流速横截面分布，可以计算出平均流速。然后，根据管道的横截面积，即可得到流体的体积流量。
注解：
V 测量流体速度
M 超声波反射次数
D 管道直径
θ 超声波信号与流体之间的夹角
T up 下游传感器向上游传感器发送信号的时间
T down 上游传感器到下游传感器的传输时间
ΔT = T up – T down
超声波多普勒流量计利用多普勒频移的物理原理来测量水流速度。
多普勒效应（多普勒频移）原理：
一个物体发出的声波被另一个物体接收并反射。如果发出声波的物体相对于接收物体运动，则接收物体接收到的声波频率将与发出声波的频率不同。
如果两个物体之间的相对距离减小，则接收到的频率会增大。
如果两个物体之间的相对距离增大，则接收到的频率会减小。
这种多普勒效应在日常生活中经常出现。例如：当您听到迎面驶来的警车的警笛声时，您听到的声音频率会升高。当警车离您较远时，您听到的声音频率会降低。
通过发射超声波的频率与接收超声波的频率之差，即可计算出具体的流量。然后，通过 压力传感器测量水位，并根据水位和渠道尺寸计算水流通过面积。
计算公式：
流速 × 水流通过面积 × 3600 秒 = 瞬时流量（立方米/小时）
了解更多：农业灌溉系统流量计

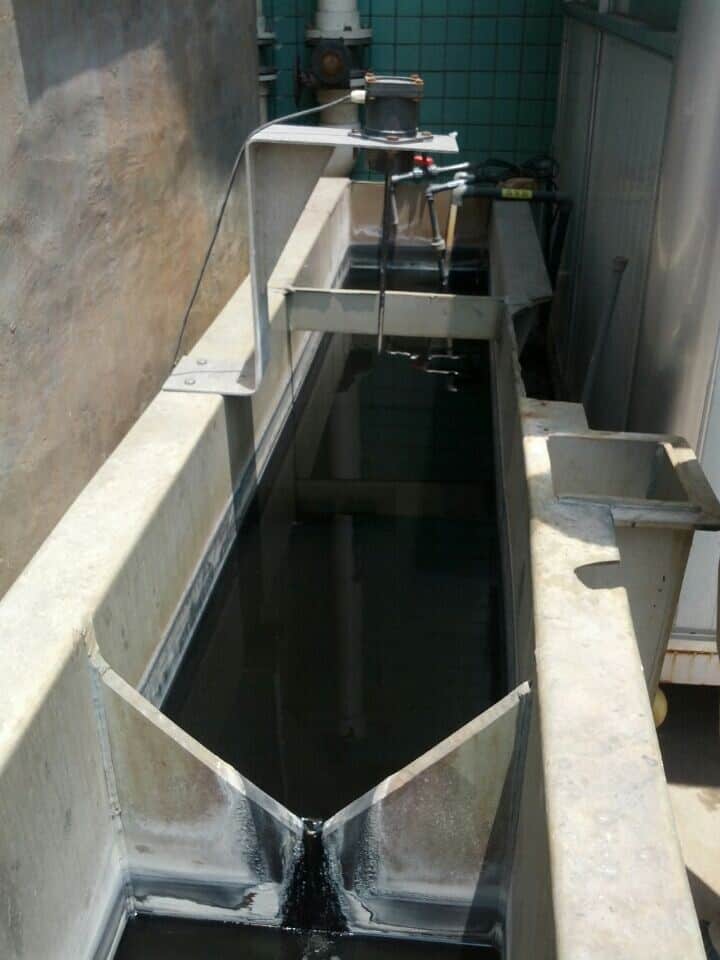

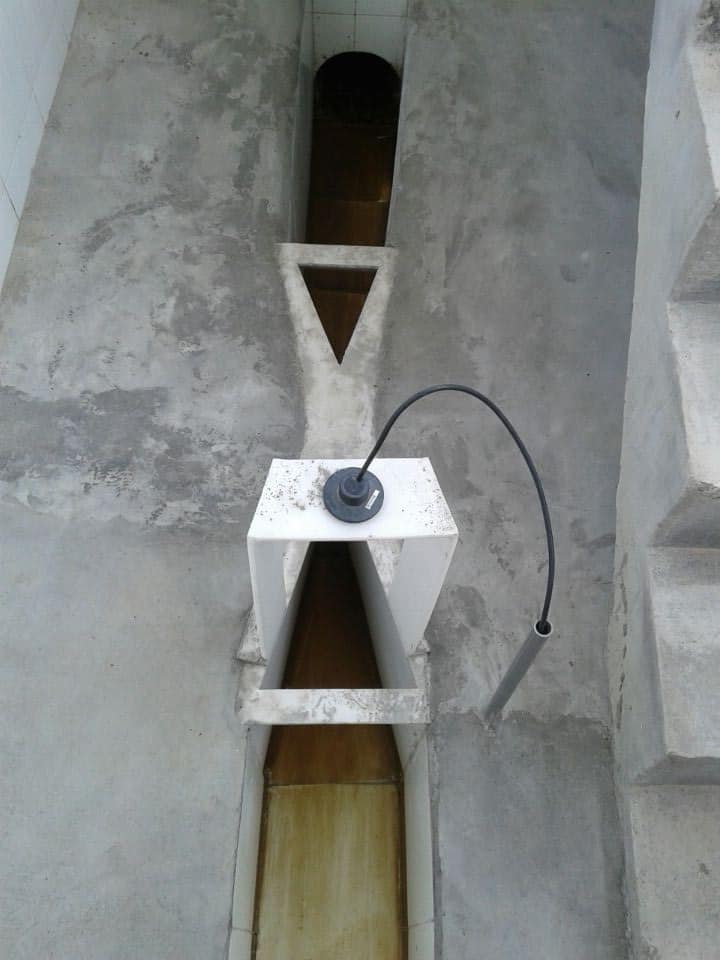

超声波明渠流量计测量污水流量
由于超声波明渠流量计采用明渠非接触式测量，探头可与主机分离，有效解决了探头腐蚀和仪器精度问题，因此广泛应用于灌溉排水和污水流量测量领域。
了解更多：常用河流水位测量方法
安装注意事项：
- 为确保流经流量槽的污水无异物，必须在流量槽上游不远处安装过滤器；
- 为确保流经流量槽的污水稳定无波纹，可在流量槽侧面设置静水井，静水井内径≥100mm，井底应低于流量槽最低点150mm，流量槽直线段宽度≥堰面宽度的10倍，下游最高水位低于堰面最低水位。
- 传感器探头的发射面应与液面平行。传感器下端与最高液位之间的距离应≥0.7米；
- 传感器周围不应有强光、电磁场或其他辐射源；
- 应采取措施防止雨雪覆盖超声波传感器。
使用注意事项：
- 由于污水 超声波传感器 的安装场所环境较为恶劣，因此仪器主机应安装在室内，并安排专人负责维护。定期检查管线和传感器；
- 应定期检查仪表。
了解更多：废水测量
