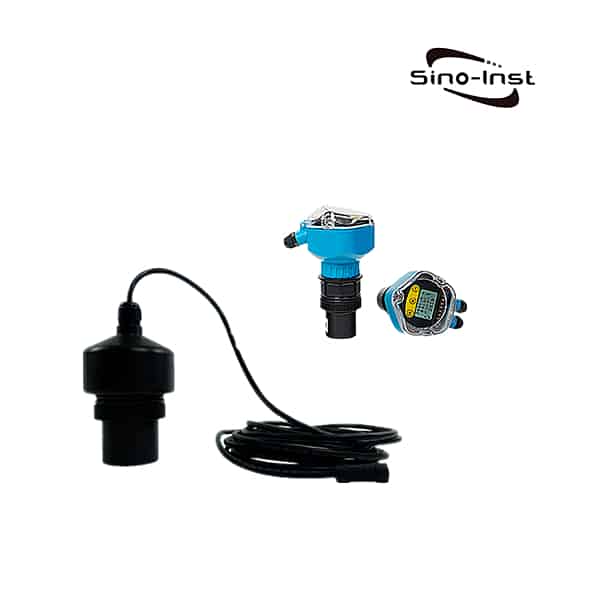

超声波水位传感器

超声波水位传感器也常被称为“超声波液位传感器”、“超声波液位检测器”、“4-20mA超声波液位传感器”或“超声波液位变送器”。

特色超声波水位传感器

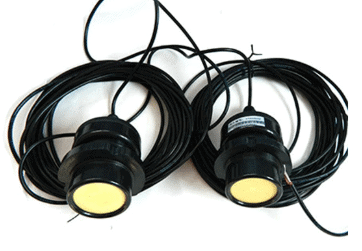

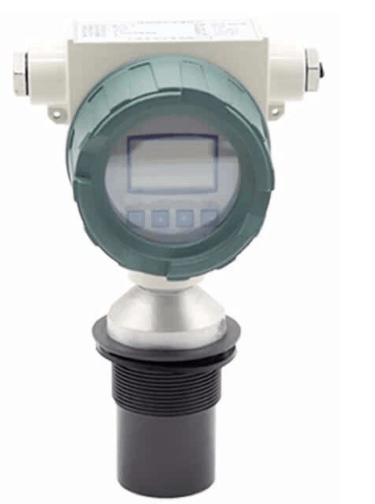

型号	高精度，盲区小	通用型超声波液位计	防爆型	分体式
范围	1m, 2m	5-60 m	0-15米（更大范围可定制）；	5 -70 m
盲区	<0.06-0.15m	<0.4-1.5m	0.35 m~0.5 m	0.25m～0.6m
精度	<±1mm	±0.25%F.S	±0.5%F.S	0.5%-1.0%
输出	4-20mA，RS485开关输出：三个NPN开关	4-20mA，4-20mA+HART，RS485	开关输出：NPN/继电器 模拟输出：4~20mA（可选1-2个继电器输出）；	数字输出：RS485（Modbus）协议； 模拟输出：2个4~20mA/5100负载 继电器输出：2组AC250V/8A或DC30V/5A状态可编程（可选）
电源	24VDC	24VDC, 220VAC	DC12V, DC24V/AC220V	220VAC+15%50Hz or 24VDC120mA
安装	M30×1.5 或G11/2	M60×2	M60×2	根据量程和探头选择而定

• 应用
• 工作原理
• 优缺点
• 常见问题

超声波液位测量应用

1. 超声波液位传感器 设计灵活，可应用于集成系统或替代浮球开关、电导开关和静压传感器；
2. 适用于流体控制和化学品供应系统的综合应用；
3. 广泛应用于各种常压 储罐、工艺罐、小型储罐和小型容器、泵站、废水储罐等。

扩展阅读：电容式水位传感器

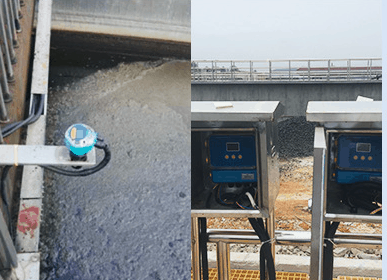

污水液位测量

污水成分复杂且具有腐蚀性， 液面容易形成漂浮物。因此，液位计需要具备高灵敏度和高可靠性。

超声波信号具有很强的穿透力和灵敏的响应，是您进行 液位测量的可靠助手。

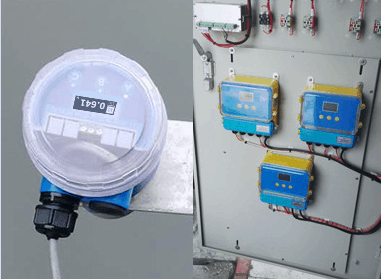

清洁水位测量

河流、湖泊和道路区域的水位测量需求非常普遍。

液位数据不仅要可靠，还要能够在线上传，以便进行实时监测。

超声波液位计可配备 485 功能，有效满足您的需求。

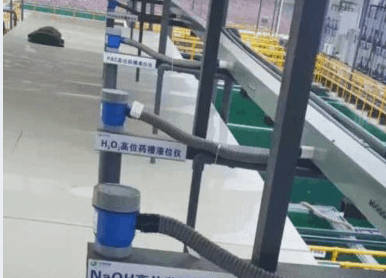

腐蚀性液位测量

在酸碱液位测量中，不仅液体会受到腐蚀，而且化学反应还会产生热量，从而干扰液位测量。

超声波液位测量可定制防腐蚀功能，帮助您可靠地实现自动加药比控制。

颗粒物液位测量

颗粒物液位测量容易产生虚假信号，因此需要液位计过滤杂波。

超声波液位计采用智能算法自动消除虚假回波，适用于储罐和其他物料的液位测量。它准确可靠！

超声波液位传感器工作原理

超声波液位传感器 的工作原理如下：

超声波换能器（探头）发射高频脉冲声波，被测液位（介质）表面反射回来的声波被换能器接收并转换为电信号。声波的传播时间与声波到物体表面的距离成正比。

声波传播距离 S 与声速 C 和声波传播时间 T 的关系可以用公式 S=C×T/2 表示。

探头发射超声波，超声波被液体表面反射后再次被探头接收。探头到液体（物体）表面的距离与超声波传播时间成正比：

hb = CT2

距离 [m] = 时间 × 声速 / 2 [m]

声速的温度补偿公式：
环境声速 = 331.5 + 0.6 × 温度

扩展阅读：《超声波液位测量的奥秘》

超声波液位传感器的优缺点

超声波液位计的优点非常突出，主要体现在以下几个方面：

1. 结构简单，读数方便，安装维护非常容易。
2. 安全清洁，使用寿命长，测量稳定可靠，精度高。
3. 采用非接触式测量，不易受液体粘度和密度的影响。
4. 安装操作简便。
5. 无运动部件。
6. 可连续检测液位。
7. 可用于某些非液体材料/介质。
8. 精度和灵敏度高。

当然，超声波液位计也有其自身的局限性和不可克服的缺陷。具体来说，缺点主要体现在以下方面：

1. 超声波液位传感器测量 存在盲区。
2. 超声波液位传感器测量易受温度影响。
3. 超声波液位传感器下方不应有任何障碍物。
4. 超声波液位传感器不应用于测量压力容器。
5. 超声波液位传感器不适用于存在水雾、大量泡沫介质或挥发性介质的环境。
6. 超声波液位传感器极易受粉尘影响。

超声波传感器可以检测水位吗？

可以。超声波传感器可用于水位测量。而且，大多数情况下，超声波水位传感器是水位测量传感器的常用选择。

超声波水位传感器的工作原理是什么？

超声波水位传感器采用超声波脉冲回波法进行 液位测量。具体来说，超声波液位计的换能器（探头）发射高频超声波脉冲。当超声波脉冲遇到待测液面时，会反射回来，部分反射回波被换能器（探头）接收并转换成电信号。用户可以根据反射信号几乎实时地了解水位。

水位指示器中使用的是哪种传感器？

Sino-Inst 提供7种主要的液位变送器用于水位指示。每种变送器的工作原理不同，因此适用于不同的应用场景。

• 电容式液位变送器
• 静压式液位变送器
• 磁性液位 变送器
• 雷达液位变送器
• 超声波液位变送器
• 微波导波液位变送器
• 液体液位 变送器

阅读更多关于：用于储罐液位测量的 7 种液位传感器

储罐超声波液位传感器

非密封储罐用超声波液位传感器

对于非密封储罐，超声波传感器可安装在 罐顶进行液位测量。这是 超声波液位传感器 的常见应用。

密封储罐用超声波液位传感器

外置式超声波储罐液位传感器 采用声呐回波测距原理，克服了罐壁对超声波信号传输的影响，并采用先进的数字信号处理技术，真正实现了 储罐内液位 的非接触式高精度测量。

扩展阅读：雷达液位传感器|腐蚀性、蒸汽、挥发性液体

超声波液位控制器

液位控制器是指通过机械或电子方式控制液位高低的装置。它可以控制电磁阀、水泵等，从而实现半自动化或全自动控制。根据不同产品的选择，控制方式多种多样。

超声波非接触式液位控制器 安装在储罐外部，用于非接触式检测 储罐液位。该液位控制器支持液位报警、故障报警，并兼容485、Modbus、4-20mA、FoundationFieldBus、PROFIBUS或 Hart 等多种通信协议。

超声波液位传感器通常与显示仪表和控制阀配合使用，用于储罐液位测量、报警和控制。

了解更多：用于液位控制的水箱液位传感器

相关产品

具体超声波水位传感器的价格需要根据您的测量参数进行选择和报价。请联系中仪器销售工程师！

延伸阅读：磁致伸缩液压缸位置传感器

延伸阅读：水箱液位控制器

Sino-Inst 是一家超声波液位传感器制造商。

Sino-Inst 提供超过20种超声波液位传感器，价格极具竞争力。其中约50%为 压力液位传感器，40%为差压变送器，40%为超声波液位变送器。
我们提供多种超声波液位传感器选项，例如免费样品和付费样品。

Sino-Inst 是一家全球知名的超声波液位传感器供应商和制造商，总部位于中国。Sino-Inst 拥有成熟的经销网络，覆盖美国所有50个州和全球30个国家。超声波液位传感器 产品在国内市场、东南亚和中东地区广受欢迎。

选择通过ISO9001和ISO14001认证的供应商，您可以确保产品安全。
