什么是电容式液位传感器？简而言之，它是一种用于精确测量各行业物料液位的设备。与其他类型的传感器不同，电容式液位传感器利用物料的电特性来检测液位变化，因此具有非接触式和高精度的特点。
本文将深入探讨电容式液位传感器，介绍其工作原理、应用领域、优势和局限性，以及选择时需要考虑的因素。如果您是电容式液位传感器的新手，或者只是想了解更多信息，那么本指南将是您的理想起点。
电容式液位传感器的目的是在各种工业应用中精确可靠地测量物料的液位。
电容式液位传感器可以测量高腐蚀性介质、高温介质以及密封容器中的液位，且不受介质粘度、密度和工作压力的影响。
我们首先来了解一下电容式液位传感器的工作原理。
电容式液位测量原理
您是否曾想过如何测量储罐中的物料液位？电容式液位测量的神奇之处就在于此！
您可以把电容器想象成两块金属板，中间夹着一层薄薄的绝缘层。当两块金属板靠得更近时，它们可以容纳更多的电荷。在电容式液位测量中，探头相当于一块金属板，储罐壁相当于另一块金属板。当储罐为空时，两块金属板之间有很大的空隙，这意味着它们只能容纳很少的电荷。但是，随着物料的填充，金属板会逐渐靠近，从而能够容纳更多的电荷。
因此，通过测量探头和储罐壁之间的电荷量，我们就可以确定储罐的液位！这就像传感器和储罐中的物料之间的一种“秘密代码”，让我们能够准确了解罐内物料的含量。
电容式液位测量是一种简单、可靠且无损的储罐液位监测方法。所以，下次当你好奇还剩下多少材料时，只需记住电容水平测量的奇妙之处即可！

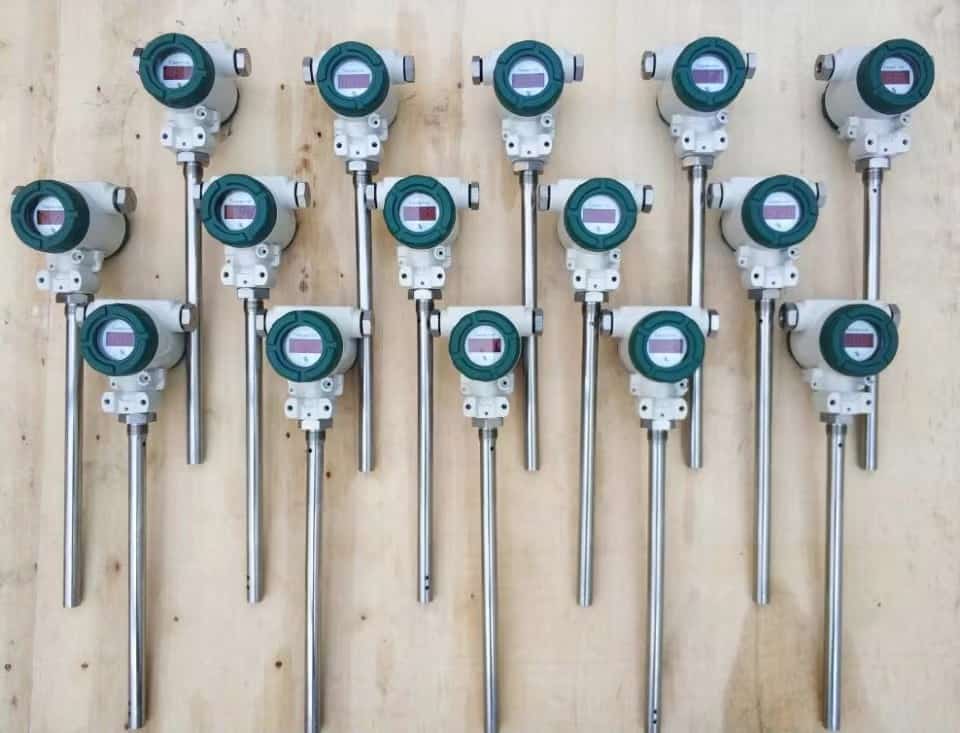

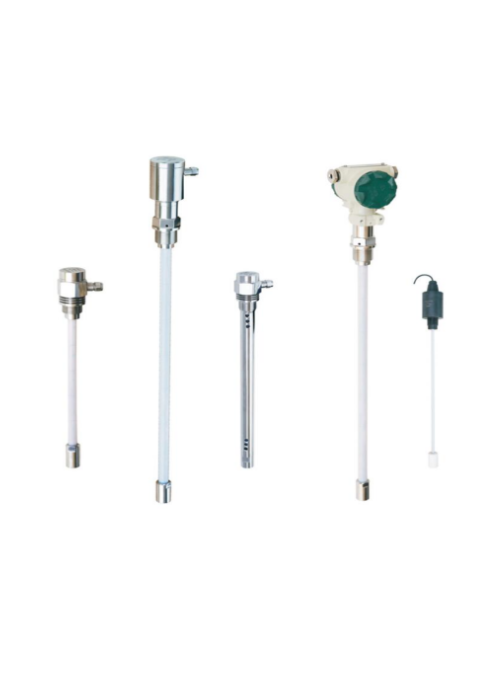

市面上常见的电容式液位传感器种类
我们整理了一份市面上常见的电容式液位传感器清单。

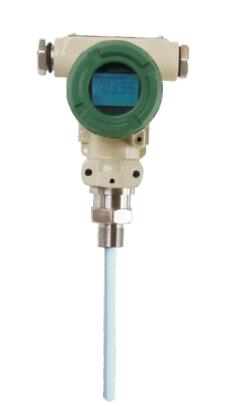

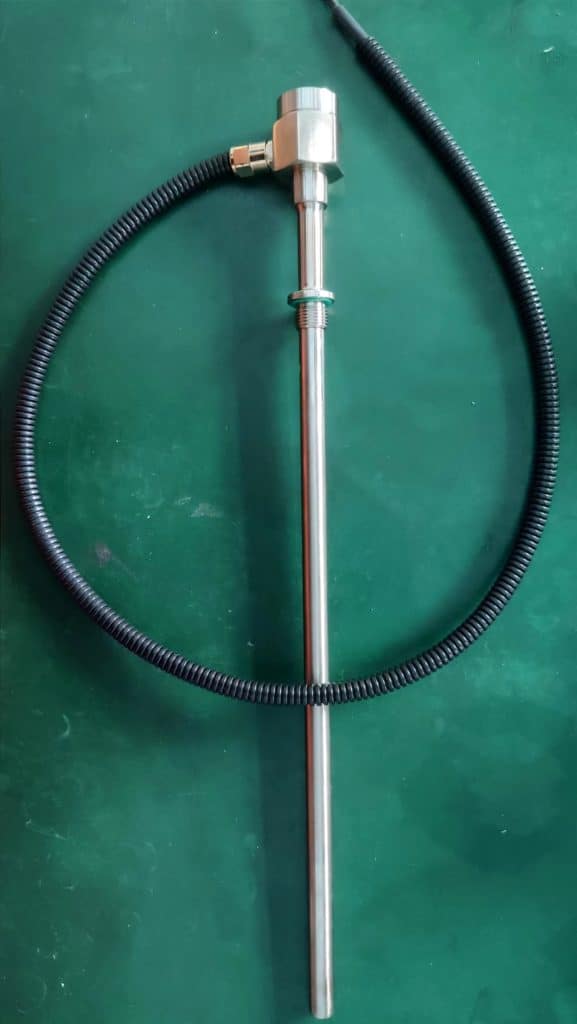

- 杆式液位传感器 – 用于液体和固体的点位检测。

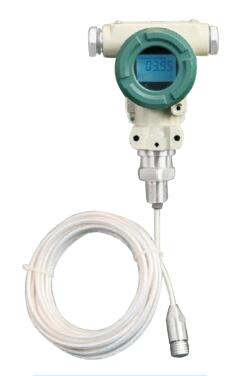

- 电缆式液位传感器 – 使用电缆检测较大区域内液体或固体的液位变化。
- 高温液位传感器 – 专为高温应用而设计，例如化学加工。

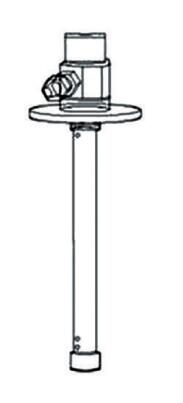

- 低温液位传感器 – 用于液氮罐液位指示器的低温液位传感器。
- 本质安全型液位传感器 – 专为危险环境而设计。

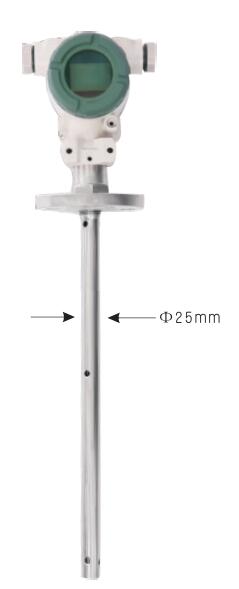

- 同轴护套式液位传感器 – 适用于测量各种非导电液体。
- 专用电容式液位传感器 – 专为食品饮料等特定行业而设计。
了解市场上不同类型的电容式液位传感器对于选择满足您特定需求的传感器至关重要。
了解更多： 外部超声波液位传感器安装
电容式液位测量系统
电容式液位测量系统是一种令人振奋的创新型液位测量方法，可用于测量容器中的液体液位。该系统由两个关键组件构成：电容式液位传感器和液位记录仪或容积式记录仪。
电容式液位传感器是测量过程的关键 。Sino-Inst 提供的电容式液位传感器均支持信号输出，例如 4-20mA 信号、脉冲信号或 RS485 等通信协议。
液位记录仪或容积式记录仪是处理传感器信号的电子单元。它与传感器连接，负责将电容测量值转换为可读的液位测量值。记录仪可配置为提供实时数据、历史数据和报警功能，使其成为各种工业应用中液位监测和控制的理想解决方案。
总之，电容式液位测量系统是一种功能强大且创新的容器液位测量解决方案。无论您是需要实时监测液位，还是需要记录测量历史数据，电容式液位测量系统都能满足您的需求。
了解更多：液体体积传感器？液体体积监测解决方案
电容式液位传感器的应用
电容式液位传感器广泛应用于各个行业，用于精确测量和监测各种物料的液位，是维持效率、安全性和生产力的重要工具。
以下列举了一些使用电容式液位传感器的行业：
| 行业应用 | 应用示例 |
| 农业 | 测量用于作物生产的储罐中灌溉用水和化学品的液位。 |
| 汽车行业 | 测量燃油箱和发动机冷却液的液位，并监测混合动力汽车和电动汽车的电池电解液液位。 |
| 化工行业 | 测量各种生产过程中液体和粉末的液位，例如在搅拌机和反应器中。控制工程 |
| 食品饮料 | 测量储罐和容器中的液体液位，例如乳制品和酿造过程中的液位测量。 《食品工程杂志》 |
| 制造业 | 监测各种生产过程中液体和粉末的液位，例如药品生产过程中的液位测量。 |
| 采矿 | 测量矿物加工（例如铜生产）中使用的储罐和管道中的液体和浆料液位。 采矿技术 |
| 石油和天然气 | 测量生产各个阶段（例如炼油厂和天然气加工厂）中的液体和固体液位。 |
| 制药 | 测量各种生产过程中液体和粉末的液位，例如搅拌机和反应器。 《实验室经理》杂志 |
| 低温液体测量 | 专用于液氮、液化天然气、液氨和其他低温环境下的液体液位测量。可提供定制产品。 |
| 发电 | 测量电厂锅炉、冷凝器和冷却塔（例如燃煤电厂）中的液体和固体液位。 |
| 水和废水 | 测量储罐和水库中的液体液位，并监测处理厂中的废水液位。 《水世界》 |
这些例子表明，电容式液位传感器的应用行业范围很广，应用领域也十分广泛。
电容式液位传感器的优点和局限性
电容式液位传感器的优势：
- 结构简单，无任何可移动或弹性部件，因此可靠性高，维护量极低。正常情况下，无需进行日常大修、中修和小修。
- 信号输出多样，方便不同系统配置。
- 适用于 高温高压 容器的液位测量。测量值不受被测液体的温度、比重、容器形状和压力的影响。
- 尤其适用于强腐蚀性液体（如酸、碱）的测量。
- 具有完善的过流、过压和电源极性保护功能。
电容式液位传感器的局限性
- 无法实现全工况测量。存在“虚假水位”测量，且在锅炉启动、停止、排空、连续运行、事故等不稳定工况下，建立稳定的压差状态耗时较长。
- 在稳定工况下，由于结构限制，无法解决水侧保温造成的系统测量误差补偿问题。
- 在锅炉缺水、满水等事故工况下，过大的系统测量误差可能造成严重后果。
- 建筑规模较大，存在冬季保温问题。
- 测量时滞较长，无法立即响应锅炉水位变化，测量信号调理质量较差。
- 由于冷凝缸放热，使用成本相对较高。
了解更多：哪种传感器最适合测量水位？
选择电容式液位传感器时需要考虑的因素
了解了这么多细节之后，您可能想知道如何选择合适的电容式液位传感器。凭借我们多年的生产经验，建议您考虑以下几点：
- 材质兼容性：材质兼容性非常重要，因为不同的材质会影响传感器读数的精度，甚至损坏传感器。例如，可以使用聚四氟乙烯（PTFE）或不锈钢等材质。
- 温度范围：选择能够在预期温度范围内工作的传感器可以确保读数的准确性。例如，常见的温度范围包括 80℃、100℃、高温 250℃、低温 -196℃ 等。
- 测量范围：对于较小的测量范围，可以选择杆式探头。对于较大的测量范围，例如 8 米或 10 米，可以选择电缆式探头。
- 安装方式：安装尺寸和位置。
- 灵敏度：我们通常提供 0.5 或 1 个液位的测量精度。
- 输出类型： 例如，4-20mA、0-5V 信号输出，或 RS485、RS232 通信等。
- 压力范围：常用储罐压力范围为 -0.1 MPa 至 5 MPa。部分高压传感器可定制，承受高达 32 MPa 的压力。
- 特殊要求：例如防爆、卫生等要求。
考虑这些因素，您可以确保选择一款满足您特定应用需求的 电容式液位传感器 。
当然，除了 电容式液位传感器之外，超声波液位计 也是一种常用的液位计。
了解更多：选择防爆超声波液位传感器时需要考虑的因素。
更多液位测量解决方案
总结
总之，电容式液位传感器是各行各业不可或缺的组件。它们能够提供精确、可靠且非接触式的液位传感。从农业到发电，这些传感器已被证明能够高效、有效地提供实时测量数据并控制工业过程。
选择电容式液位传感器时，必须考虑诸多因素，例如材料兼容性、温度范围、测量范围、安装方式、灵敏度、输出类型、压力范围以及任何特殊要求。为您的应用选择合适的传感器将确保测量结果的准确性和可靠性，并提高整体效率。
因此，如果您正在考虑为您的应用选择电容式 液位传感器 ，您可以联系我们的工程师，他们可以帮助您选择满足您特定需求的合适传感器。
