什么是涡街流量计？

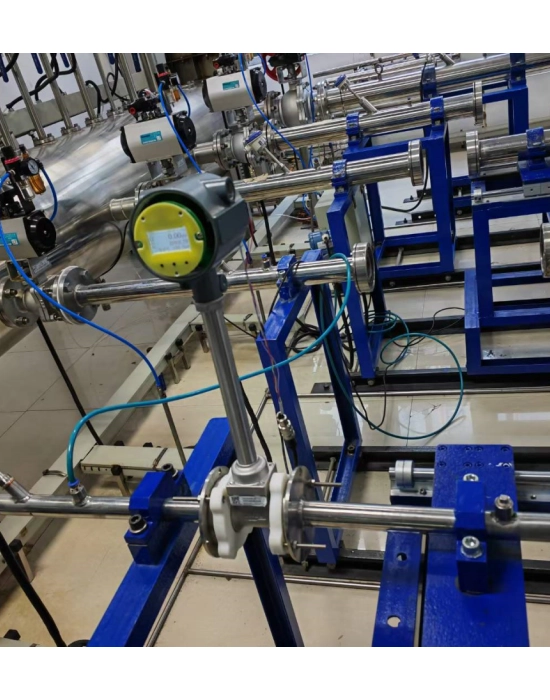

涡街流量计是一种先进的仪器，用于测量管道或管线中流体（包括液体、蒸汽和气体）的流速。它基于流体动力学原理，利用涡流的形成，通常称为“卡门涡街效应”。当流体流经仪表内部一个特定位置的钝体时，会在两侧交替产生涡流。这些涡流的产生频率与流体速度成正比。涡街流量计通过精密传感器捕捉这一频率，并将其转换为精确的流量值。由于其耐用性和极小的压力损失，涡街流量计在各种工业应用中都备受青睐。

询价

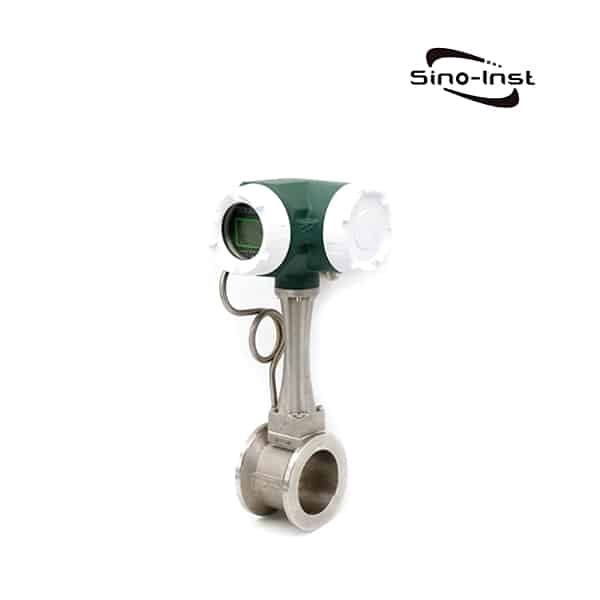

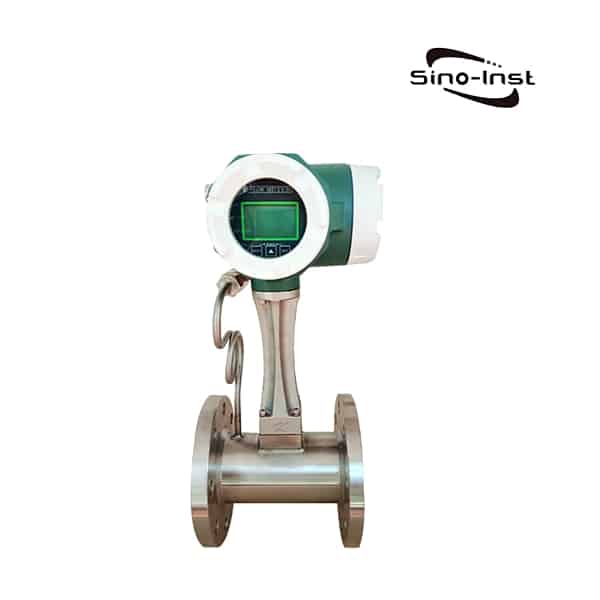

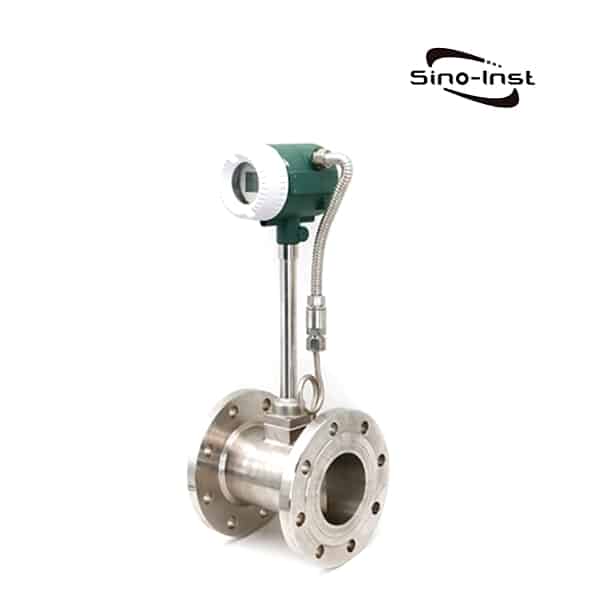

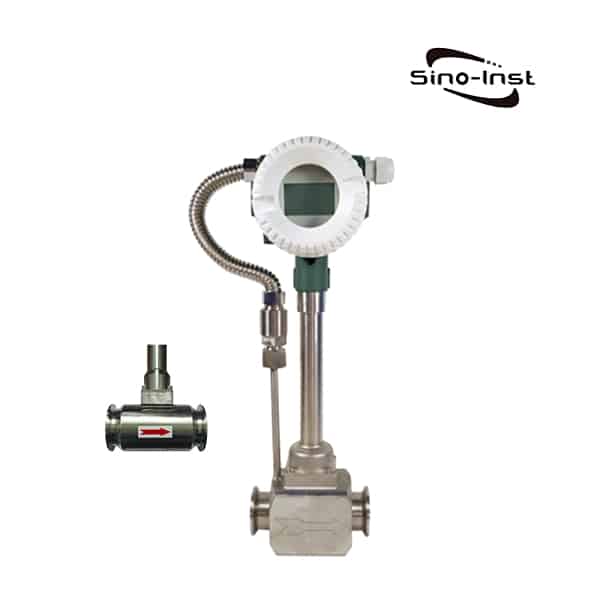

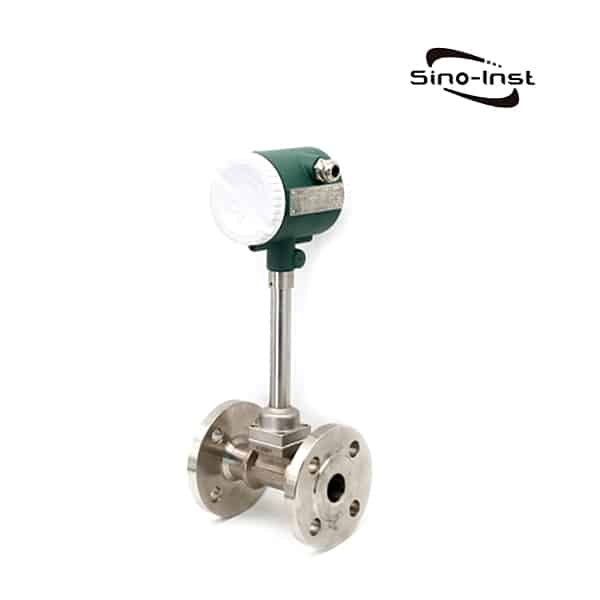

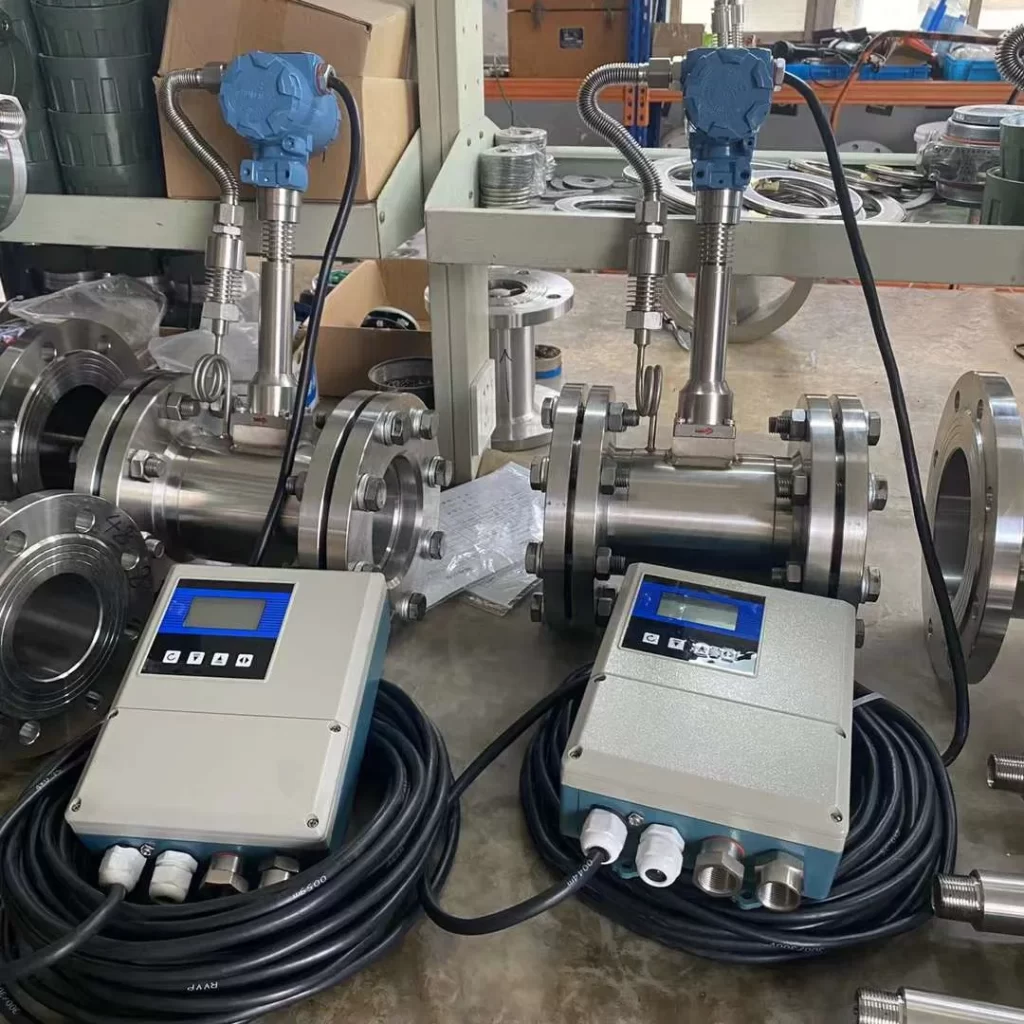

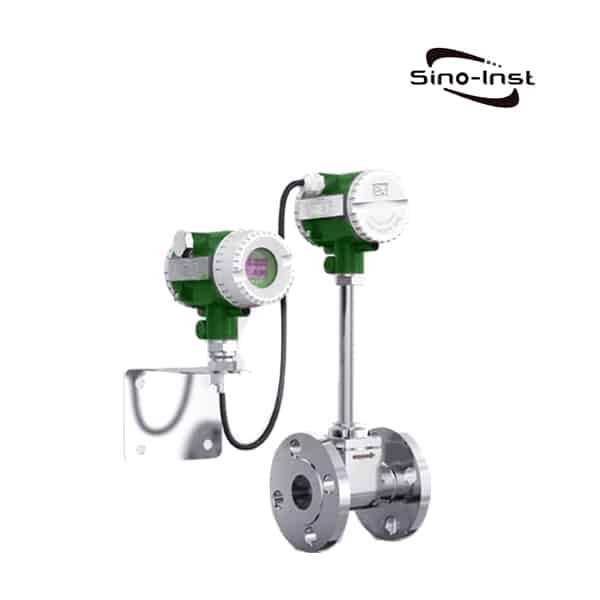

特色涡街流量计

涡街流量计的工作原理是什么？

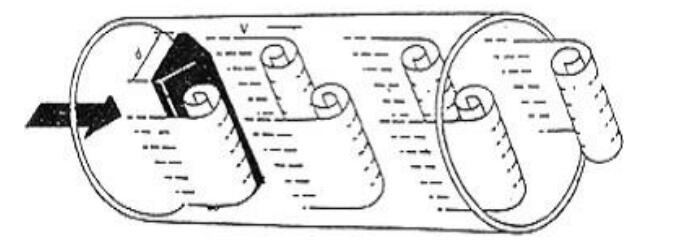

体中设置一个非流线型的涡流发生体（钝体）。然后，涡流发生体两侧会交替产生两列规则的涡流。这种涡流被称为卡门涡街，如下图所示。

涡流列在涡流发生体的下游呈非对称排列。
假设涡流产生的频率为 f，被测介质的平均流速为 V，涡流发生体上游 表面的宽度为 d，表面直径为 D。
根据卡门涡街原理，存在以下关系：

f=StV/d

公式中：
f – 发生体一侧产生的卡门涡街频率
St – 斯特劳哈尔数（无量纲数）
V – 流体的平均流速
d – 涡流发生体的宽度

由此可见，通过测量卡门涡街的分离频率即可计算出瞬时流量。其中，斯特劳哈尔数 (St) 是一个无量纲的未知数。

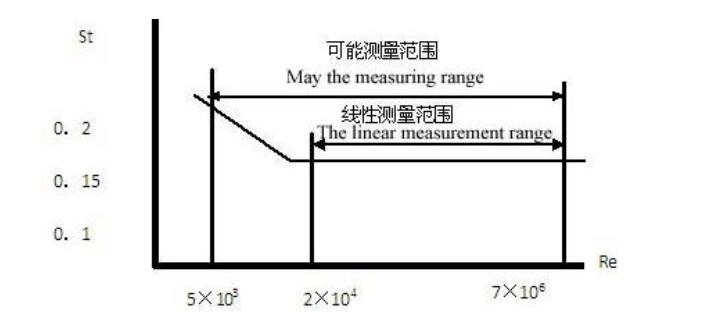

下图显示了斯特劳哈尔数 (St) 与雷诺数 (Re) 之间的关系。

在曲线图中 St=0.17 的直线部分，游涡的释放频率与流量成正比，这就是涡街流量传感器的测量范围。

只要检测到频率 f，即可获得管道中流体的流速。由流速 V 可以得到体积流量。测量到的脉冲数与体积之比称为仪表常数 (K)。参见公式 (2)

K = N/Q (1/m³)

公式中：
K = 仪表常数 (1/m³)
N = 脉冲数
Q = 体积流量 (m³)

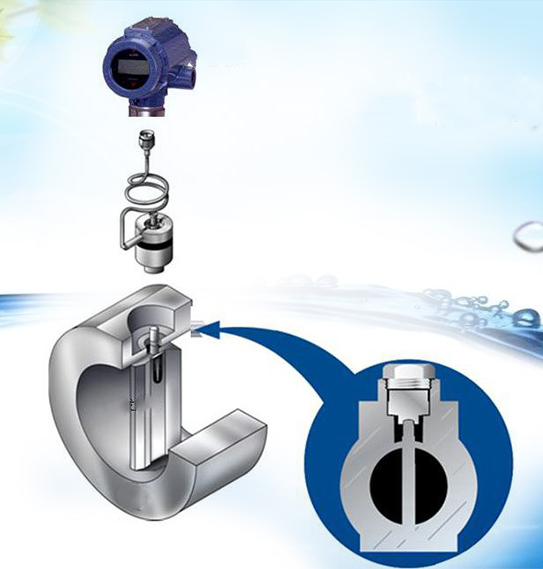

涡街流量计的组成

涡街流量计就像一位聪明的侦探，能够测量管道中液体或气体的流速。让我们来分解一下它的组成部分：

• 阻流体：这是一个伸入管道的小而扁平的部件。当流体（例如水或气体）流过它时，会产生一些小漩涡，称为涡流。
• 传感器：这些是流量计的“耳朵”。它们能够感知并计数这些涡流。涡流越多，说明流体流速越快。
• 变送器：可以把它想象成流量计的“大脑”。它接收传感器传来的数据，并计算出流量，也就是流体的流速。
• 显示屏：就像电子游戏显示分数的屏幕一样，流量计也有一个显示屏。它显示流量值，方便人们读取。

在许多地方，从工厂到水厂，人们都依赖涡街流量计，因为它们准确可靠。它们有助于确保一切运行顺畅安全。

什么是多变量涡街流量计？

多变量涡街流量计是罗斯蒙特公司提出的一种产品概念。
Rosemount™ 8800 多变量涡街流量计 可自动调整密度变化，从而轻松准确地测量蒸汽和液体应用中的质量流量和修正体积流量。无需移动部件或安装脉冲管线，这意味着您的工厂可以减少工艺故障，运行更加顺畅。

罗斯蒙特的多变量涡街流量计确实具有其独特的技术优势。对于我们的Sino-Inst 涡街流量计，我们提供集成式温度和压力补偿或分体式温度和压力补偿。

那么您可能会问，什么是温度压力补偿？

涡街流量计的温度和压力补偿是什么？

温度和压力补偿：温度和压力补偿是指在一定的压力和温度条件下，对被测介质的压力和温度测量值进行修正，以消除其对测量结果的影响。在通昌，我们提供最完善的温度和压力补偿方案，尤其是在测量气体流量时，通过对工作状态下的气体流量进行温度和压力补偿，从而获得标准状态下的流量值。

以下测量情况下的流量计需要进行温度或压力补偿：

1. 测量气体时，需要同时进行温度和压力补偿。气体通常以标准体积流量来计量。由于气体的体积流量会随着温度或压力的变化而变化，因此流量也会发生变化。
2. 测量饱和蒸汽时，需要进行单温度补偿或单压力补偿。饱和蒸汽的密度与温度或压力之间存在固定的对应关系（饱和蒸汽密度表）。只要知道其中一个参数，就可以确定饱和蒸汽的密度。
3. 测量过热蒸汽时，需要同时进行温度和压力补偿。蒸汽通常以质量流量来计量。由于温度或压力的变化都会导致蒸汽密度的变化，因此质量流量也会随之变化。
4. 测量液体时，通常不需要进行压力补偿。在5MPa以下，一般只需考虑温度的影响，因此需要进行温度补偿才能获得准确的测量结果。在一般的测量中，无需进行任何补偿；但在测量某些碳氢化合物（例如原油）时，通常需要同时进行温度和压力补偿。

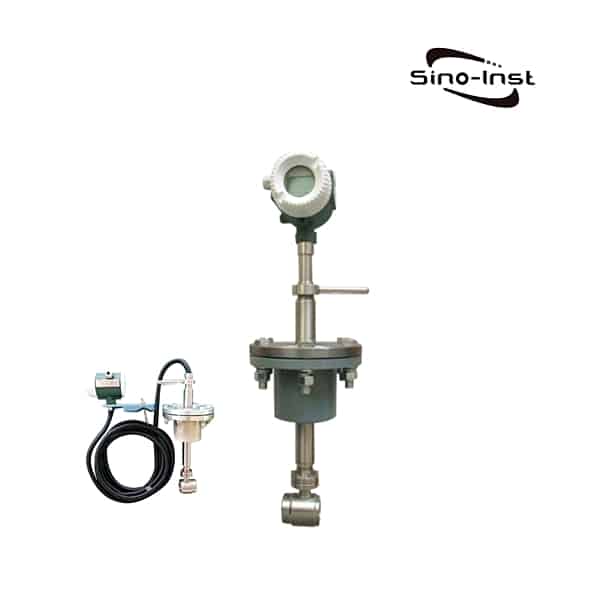

什么是插入式涡街流量计？

插入式涡街流量计主要用于各种工业领域中大口径管道内气体、液体和蒸汽介质的流量测量。对于大口径管道，在线安装成本可能很高。
插入式涡街流量计的安装方法是在工艺管道上钻孔并连接接头。然后将探头通过仪表上的接头插入孔中。对于插入式涡街流量计，探头应插入到管道中流速最高的位置。

涡街流量计有哪些应用？

• 食品饮料：监测产品生产过程中的原料流量。
• 工厂：监测生产过程中的液体和气体使用量。
• 发电厂：测量用于发电的蒸汽流量。
• 石油和天然气：监控开采和运输过程。
• 水处理：管理水净化过程中的水流量。
• 制药：确保药品生产过程中的精确测量。
• 化工行业：监控化学反应和产品开发过程。
• 暖通空调系统：调节供暖、通风和空调系统的流量。
• 纸浆和造纸厂：管理造纸过程中的液体流程。
• 农业：监督农作物灌溉和水分配。

涡街流量计可以测量哪些介质？

我们都知道，涡街流量计可以测量气体、蒸汽和液体。基于我们Sino-Inst多年的服务经验，我们整理了一些可测量的介质：

• 水（冷水或热水）
• 超纯水
• 去离子水
• 乙二醇混合物
• 溶剂和酸
• 天然气
• 蒸汽（饱和蒸汽和过热蒸汽）
• 空气和压缩空气
• 各种化学品
• 碳氢化合物（例如石油）

这只是一部分，欢迎您留言补充更多可测量的介质。

涡街流量计有哪些优点？

• 功能全面：可有效测量气体、液体和蒸汽。
• 经济实惠：初始成本不高。
• 维护成本低：如果介质干净，基本无需维护。
• 可靠：性能可靠，读数准确。
• 经久耐用：无活动部件，磨损少，使用寿命长。
• 安装灵活：可任意角度安装，只需确保核心部件（阻流体）完全浸没即可。
• 不受影响：温度或压力变化？它都能轻松应对。
• 无需额外加热：与某些流量计不同，它无需外部加热即可正常工作。
• 高效：通常不会造成明显的压力损失。

涡街流量计有哪些缺点和局限性？

• 对粘稠液体要求高：不适合测量非常粘稠或呈泥浆状的介质。
• 需要保持清洁：不适合测量会留下残留物或形成晶体的介质。
• 可能需要过滤器：有时需要额外的设备，例如过滤器。
• 精度受流速影响：流速过高或过低时，测量精度可能会受到影响。
• 需要稳定的流速：不适合测量脉动或波动较大的流体。
• 对安装空间有要求：通常需要较长的直管段才能获得最佳测量效果。
• 不适合间歇式工艺：如果您需要进行间歇式工艺，它可能不是最佳选择。

涡街流量计和质量流量计有什么区别？

涡街流量计和质量流量计都是重要的流量测量仪器。质量流量计有一个独特之处：它可以测量密度。
其他比较细节如下：
