屏蔽双绞线（STP电缆）因其能够有效抑制干扰并提供卓越的信号质量，已成为许多工业应用的首选方案。
我们所见的通信信号均使用屏蔽双绞线。屏蔽双绞线的应用范围很广，例如PROFIBUS总线。 流量计、液位计和压力变送器等仪器也使用屏蔽双绞线（STP电缆）进行信号传输。
在日常通信中，首先必须屏蔽电磁场的干扰。其次，大多数通信设备使用屏蔽双绞线来滤除通信信号的高频部分。
屏蔽双绞线在工业仪表中的优势
- 降低电磁干扰 (EMI)
使用屏蔽双绞线的主要优势之一是其能够最大限度地减少电磁干扰 (EMI)。电磁干扰会导致信号劣化，并影响敏感仪器的性能。屏蔽双绞线的屏蔽层能够有效阻挡外部电磁场，确保可靠的数据传输。 - 提升信号质量
屏蔽双绞线通过降低电磁干扰，保持卓越的信号质量，确保关键工业流程的精确数据传输。 - 增强抗噪能力
屏蔽双绞线的绞合结构及其屏蔽层使其具有出色的抗噪能力，使其成为高噪声工业环境的理想选择。
屏蔽电缆单端接地和双端接地的原因
接地是屏蔽电缆安装的关键环节，因为它决定了屏蔽层抵御干扰信号的有效性。
屏蔽电缆的单端接地
在理想情况下，单端接地可以有效地屏蔽微弱的干扰信号。然而，当干扰频率升高（例如，高于 20 kHz）或电缆长度超过 λ/20 时，接地阻抗和屏蔽层的阻抗应视为感性而非阻性。因此，总接地阻抗会增加，电路中的电压也会随着干扰频率的增加而升高。在这种情况下，单端接地可能不足以提供足够的保护，防止高频干扰。
双端接地可提高高频干扰屏蔽效果
双端接地旨在屏蔽高频干扰。由于大多数通信信号都是高频信号，且对高频干扰非常敏感，因此许多通信电缆采用双端接地（有些信号对高频和低频信号都很敏感）。同样，屏蔽高频磁场干扰是通过在屏蔽层中形成电流回路来实现的，该回路会产生一个反向磁场，从而抵消干扰磁场。如果没有接地，屏蔽将失效！
等电位接地的重要性
等电位接地对于保持屏蔽层的有效性至关重要。如果未建立等电位接地，接地环路电流会对屏蔽性能产生负面影响。因此，在实施双端接地之前，必须先进行等电位连接。需要注意的是，屏蔽层不应用作等电位连接的导体。
了解屏蔽电缆中单端接地和双端接地的原因对于确保有效防止干扰信号至关重要，尤其是在高频通信系统中。通过根据具体条件和频率范围选择合适的接地方法，可以最大限度地提高电缆安装的屏蔽性能，并保持通信信号的完整性。

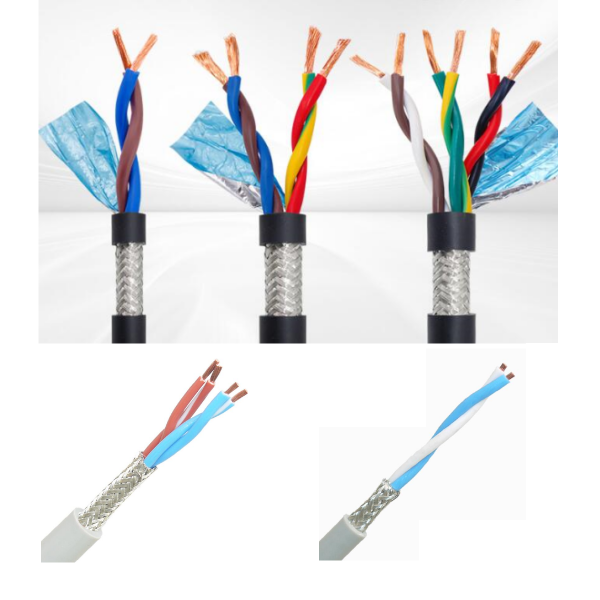

屏蔽双绞线电缆在工业仪表中的应用
产品推荐和定制
屏蔽双绞线是工业仪表领域不可或缺的组成部分，可为各行各业提供可靠的数据传输和更高效的过程控制。作为经验丰富的制造商和供应商，中电仪器提供种类齐全的工业仪表产品，包括 流量计、液位计和压力变送器。我们还提供定制服务，以满足您的特定需求。立即联系我们，了解我们的解决方案如何帮助您优化工业流程。
