采用同轴管式天线的导波雷达液位变送器用于测量和控制低介电常数液体。接触式测量。
配备同轴探头的导波雷达液位变送器适用于液体测量，尤其适用于介电常数较低的液体，例如：非离子水、脱氧水等。如果液体的介电常数过低，雷达液位传感器 可能不适用。同轴探头导波雷达液位变送器能够测量和控制介电常数较低或表面波动较大的液体的液位。信号输出为4～20 mA/HART。
Sino-Inst 提供多种用于工业液位测量的导波雷达液位传感器。如有任何疑问，请联系我们的销售工程师。
同轴探头导波雷达液位变送器的特点
- 适用介质：液体。尤其适用于低介电常数液体。可测量介电常数大于等于1.4的任何介质。
- 通常用于测量粘度≤500cst且不易产生粘性的介质。
- 棒式雷达的最大测量范围可达6米。
- 具有较强的抗蒸汽和抗泡沫能力，测量结果不受影响。
- 对于介电常数较小的液体，可采用双探头式测量方法，以确保测量结果的准确性和可靠性。
同轴探头导波雷达液位变送器规格
| 适用介质： | 液体，尤其适用于低介电常数液体 |
| 适用范围： | 测量非离子水、脱氧水及其他液体 |
| 防爆认证： | Exia IIC T6 Ga/ Exd IIC T6 Gb |
| 测量范围： | 6m |
| 频率范围： | 500MHz-1.8GHz |
| 工作线： | 同轴管天线 |
| 测量精度： | ±5mm |
| 过程温度： | -40～130℃（标准型）/-40～250℃（高温型） |
| 过程压力： | (-0.1～4)MPa |
| 信号输出： | (4～20)mA/HART |
| 现场显示： | 四位可编程液晶显示屏 |
| 电源： | 两线制（DC24V）/四线制（DC24V/AC220V） |
| 外壳： | 铝合金单腔/铝合金双腔/塑料/不锈钢单腔 |
| 过程连接： | 螺纹/法兰（可选） |
同轴探头的优势

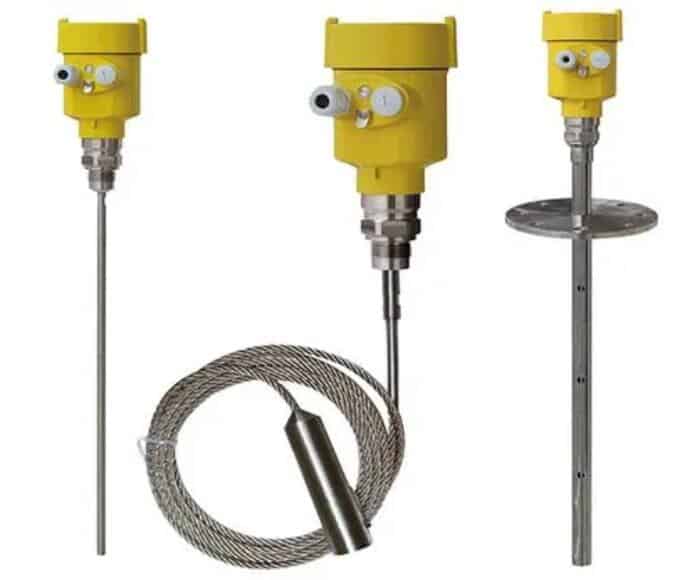

从天线角度来看，用于液位测量的导波雷达液位变送器大致可分为三种类型：杆式、电缆式和同轴探头式。
杆式 和 电缆式液位变送器的详细信息请参阅产品页面。本文将重点介绍同轴探头式导波雷达液位变送器。
同轴探头式导波雷达液位变送器的天线主要由两部分组成：金属圆管和金属杆。为防止金属杆与金属圆管内壁接触造成干扰，必须在管内采用固定方式。
此外，金属圆管上分布有圆形孔，用于液体介质流入液位。
同轴探头式导波雷达液位变送器发射的雷达波在金属圆管内部空间传播，有效回波信号更强，从而实现更精确的测量。因此，这种测量方法更适用于测量低介电常数液体的 液位 。许多去离子水和无离子水的 液位测量 首先会考虑这种测量方法。
此外，同轴探针式导波雷达液位变送器的特殊天线结构具有很强的抗干扰能力，不易受外部因素影响。在某些特殊工况下，这种测量方法更为有效。
而且，同轴探针式导波 雷达液位 变送器可以在狭小空间和高温高压环境下完成测量，使其对不同环境的适应性更强。
最后，已有文献证明，同轴探针式导波雷达液位变送器可用于测量不同液体界面的高度。由于不同液体的介电常数不同，液位变送器发射的雷达波 遇到界面后会反射回来，理论上可以测量不同液体界面的位置。
综上所述，与其他导波雷达液位变送器相比，同轴探针式导波雷达液位变送器具有能量更集中、干扰更小、测量精度更高的优点。
延伸阅读：GWR 固体液位传感器——用于水泥筒仓——灰粉计量
导波雷达液位变送器校准程序
本文介绍导波雷达液位变送器较为常用的调试方法和手段。用户可根据实际情况选择最合适的方法。最后进行操作。请务必谨慎选择方法，否则容易出错。
更多详情：导波雷达液位变送器校准
- 通过 HART 手持编程器。但是，HART 手持编程器的调节范围有限，并非适用于所有产品。其测量范围为 4-20mA 对应值。
- 通过手持调节模块。其功能相当于一台分析处理仪器。该编程器由按钮和液晶显示屏组成，可以显示调节菜单和参数设置。
- 通过调试软件。导波雷达液位计可以通过软件进行调试。具体流程为：主要使用 HART 软件进行调试，需要安装仪器驱动程序。其中，使用软件进行调试时，需使用 24VDC 电源为雷达仪器供电。同时，在HART适配器的前端并联一个250欧姆的电阻。如果HART适配器采用集成电阻式电源，其内部电阻即为250欧姆，则无需额外添加电阻。此时，可以将 HART 适配器并联到4-20mA线路上。
延伸阅读：腐蚀性液体雷达液位计
常见问题
导波雷达液位变送器价格
导波雷达液位变送器的价格受多种因素影响，包括制造商、型号、量程和设备功能。一般来说，由于其先进的技术和更高的精度，导波雷达液位变送器比其他类型的液位测量设备（例如超声波或 电容式液位传感器）更昂贵。
根据设备规格的不同，单价可能从几百美元到几千美元不等。
除了变送器本身的成本外，还可能产生安装、校准和维护等额外费用。
虽然导波雷达液位变送器可能是一笔不小的投资，但它具有诸多优势，例如更高的精度、可靠性和多功能性，使其成为许多行业的宝贵资产。
中国制造的中仪器导波雷达液位变送器，品质优良，价格实惠。我们的导波雷达液位变送器价格在 400 至 800 美元之间。
具体产品价格需根据实际产品参数确定。因此，如果您需要导波雷达液位变送器的报价，请及时联系我们的销售工程师。提供您的测量要求，您将在24小时内收到导波雷达液位变送器的报价。
更多液位测量解决方案
Sino-Inst 提供十余种导波雷达液位变送器，用于液位测量。其中约 50% 为雷达液位计，40% 为 罐体液位传感器。
我们提供多种导波雷达液位计样品供您选择，包括免费样品和付费样品。
Sino-Inst 是一家全球知名的导波雷达液位测量仪器供应商和制造商，总部位于中国。
