电容式压力传感器

电容式压力传感器，也称为电容压力变送器或电容压力传感器。电容式压力变送器是一种差压式传感器。

什么是电容式压力传感器？

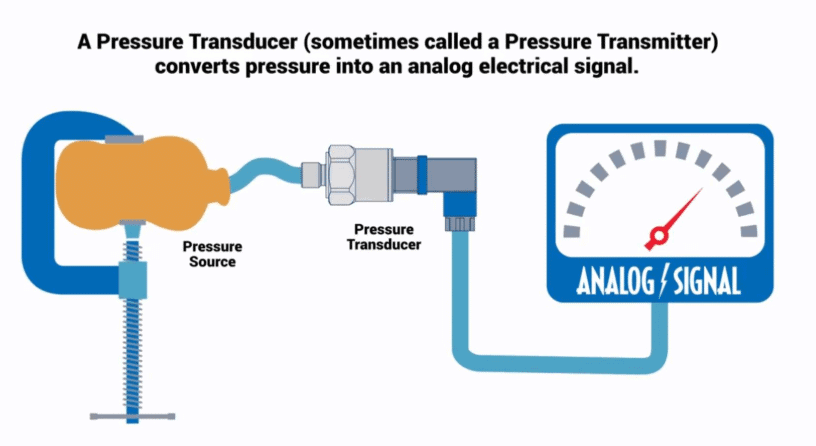

电容式压力变送器是一种 压力测量装置，它将施加的压力转换为电流信号，例如 4-20mA。

压力传感器是一种测量流体压力的装置，它指示流体对其接触表面施加的力。

压力传感器广泛应用于各种控制和监测应用中，例如 流量、空速、液位、泵系统或海拔高度。

压力传感器主要由两部分组成：弹性材料，当暴露于加压介质时会发生形变；以及检测形变并将其转换为可用电信号的电子器件。

根据传感原理和待测压力范围的不同，弹性材料可以制成各种不同的形状和尺寸。

这通常涉及一个膜片与一个电子器件的组合，该电子器件采用电阻式、电容式或电感式工作原理。

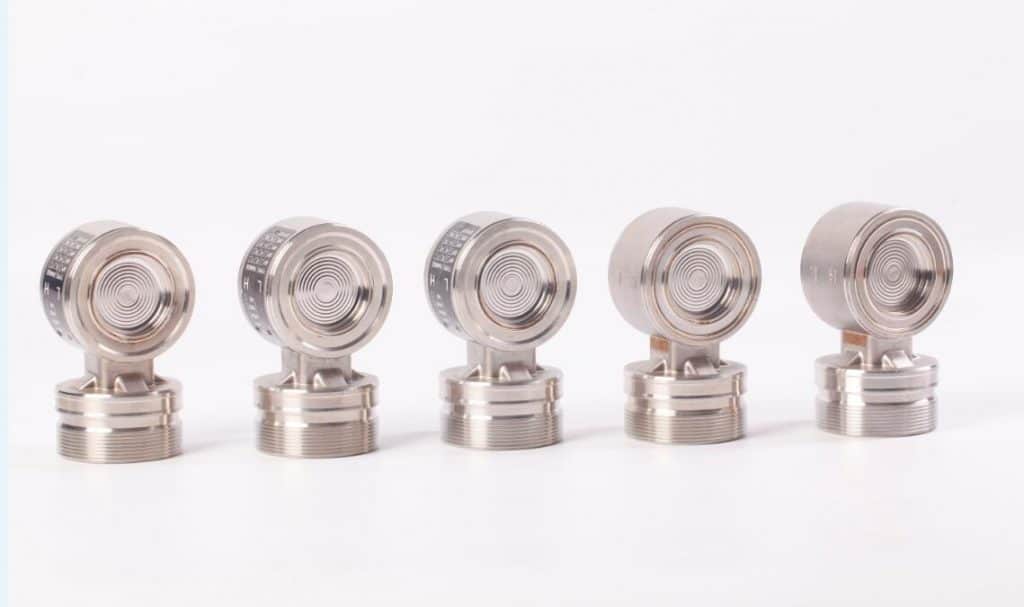

特色电容式压力传感器

电容式压力传感器的工作原理是什么？

电容式压力传感器工作原理

可变电容式压力传感器由一个电容板 (膜片)和一个固定在非受压表面上的电容板（电极）组成。膜片和电极之间存在一定的间隙。

压力的变化会使两个板之间的间隙增大或缩小，从而改变电容值。

电容的变化随后被转换为可用的信号。

电容式压力传感器的工作原理：

– 电容值随运动元件物理位置的变化而线性变化，可用于提供元件位置的电信号指示。

电容值由以下公式给出：

技术支持

C = Aε/d

C – 两个导体之间的电容

A – 两个导体之间的重叠面积

d – 两个导体之间的距离

ε – 绝缘介质的介电常数

在这种情况下，介质的介电常数和重叠面积是恒定的，它们是唯一变化的参数。在这种情况下，导体之间的距离会随着压力的变化而变化，从而改变电容。

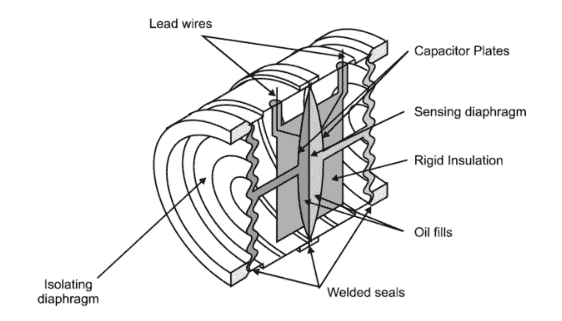

因此，压力变化会导致电容变化。我们的电容式压力传感器如下图所示。它与罗斯蒙特电容式压力传感器类似：

电容腔通过隔离腔与工艺过程隔离。

压力施加在一侧。随着高压侧压力的增加，隔离膜片被推向金属框架。并通过填充液将这种运动传递给传感膜片。

填充液为油。

连接到该电容腔的电容检测电路使用高频交流激励信号来测量两个电容之间的差异。最终，将该差异转换为直流信号，得到仪器输出的压力信号。

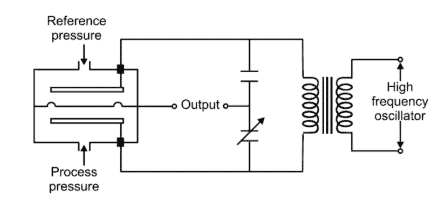

简单的电容检测器与电路的连接如下图所示：

电容式压力传感器的优点：

• 精度：0.01% 至 0.2%
• 线性度好
• 响应速度快
• 量程：80Pa 至 35MPa

电容式压力传感器的缺点：

• 对温度敏感
• 杂散电容问题
• 振动
• 过压能力有限
• 成本高

了解更多：什么是隔膜密封

压力传感器的作用是什么？

压力传感器是一种测量装置，它可以将施加的压力转换为电信号。

通常，压力传感器由两部分组成：一部分是弹性材料，在压力作用下会发生形变；另一部分是电子元件，用于检测这种形变。

延伸阅读：4-20mA压力传感器接线图

电容式压力传感器的应用

压力传感器的类型：

根据设计，压力传感器可分为多种类型。

这些传感器形状和尺寸各异，内部技术也不同。

根据设计，压力传感器主要分为以下四种类型：

• 应变式压力传感器
• 电容式压力传感器
• 电位式压力传感器
• 谐振线式压力传感器

了解更多 工业压力传感器

压力传感器的价格是多少？

压力传感器的价格受多种因素影响。

最大的区别在于您是可以使用标准的现成压力传感器，还是需要定制压力传感器。

对于现成 压力传感器，其价格主要取决于您应用所需的精度。

通常情况下，精度越高，压力传感器的价格也越高。

要了解更多关于 定制压力传感器定价的信息，请点击此处

相关产品

除了压力测量外，电容式技术还应用于 液位 测量。了解更多：电容式液位测量原理

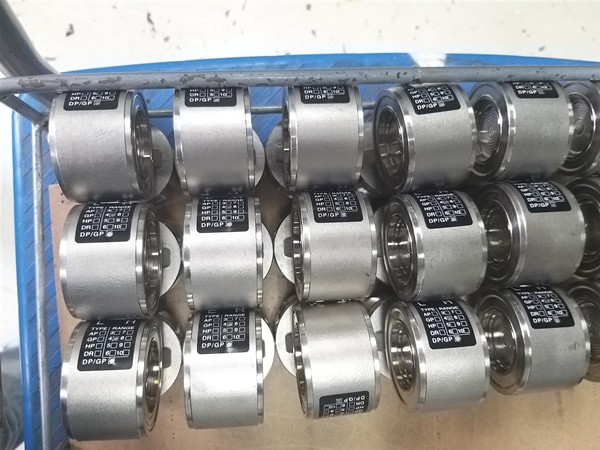

Sino-Instrument 提供超过50种电容式压力传感器。

其中约50%为4-20mA低压传感器，40%为 差压表。

另有20%为 隔膜式压力变送器，20%为4-20mA 差压变送器。

我们提供多种电容式压力传感器选项，例如免费样品和付费样品。

Sino-Instrument 是一家全球知名的低压传感器供应商和制造商，总部位于中国。

中国大陆是主要供应国，占电容式压力传感器供应总量的100%。

电容式压力传感器产品在国内市场、东南亚和中东地区最受欢迎。

您可以通过选择通过 ISO9001 和 ISO14001 认证的供应商来确保产品安全。
