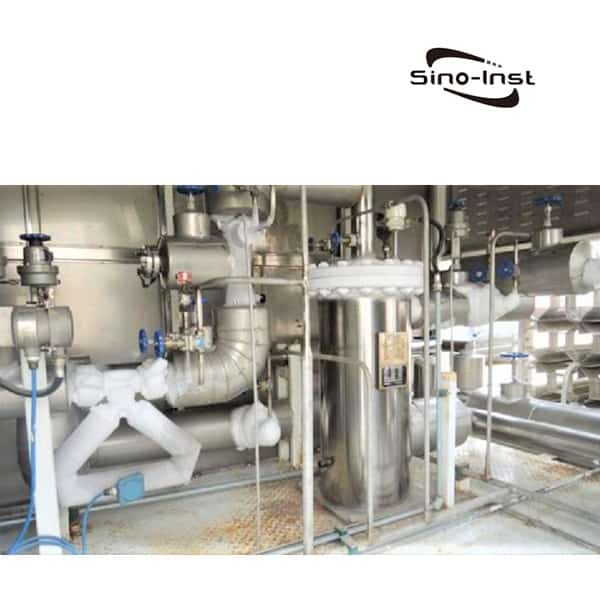

用于高精度、高可靠性低温流体流量测量的低温流量计。
常用的低温流量计包括低温涡轮流量计、孔板流量计、质量流量计、靶式流量计等。典型的低温流体包括液化天然气 (LNG)、液氮 (LN2)、液氧 (LO2)、液化乙烯、液氢、液氯以及其他低温气体。液化石油气 (LPG) 不属于低温流体。
特色低温流量计
低温涡轮流量计
液氮流量计是一种常用的低温流量计。低温涡轮流量计是专用于液氮流量的流量计，也可用于测量液氧等低温液体。
液氮是指温度极低的液态氮。在工业生产中，液氮可用作深度制冷剂。低温涡轮流量计用作液氮流量计，可在-196℃ (-320.8℉) 的低温下工作。液氮流量计的超低温（-196℃）涡轮传感器结构采用特殊定制材料制成，并配备耐低温放大器，可实现液氮的瞬时和累积流量监测。
了解更多：涡轮式流量计

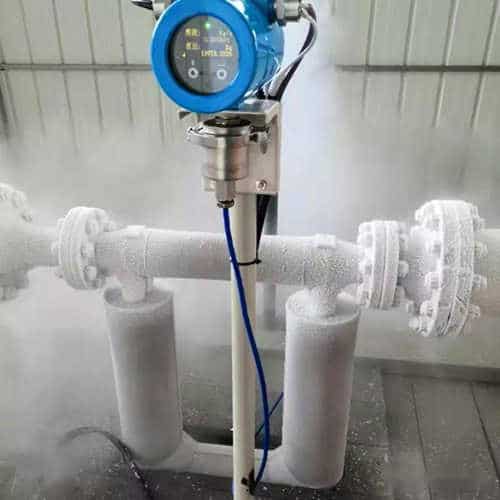

低温质量流量计
低温质量流量计专为测量液化天然气等低温介质而开发。该流量计由质量流量传感器和变送器组成。采用高效隔热技术，有效控制液化天然气与其他低温介质流经传感器时的热交换，减少管道内液化天然气和其他低温介质的汽化，从而降低汽化对流量测量的影响。
配备的变送器采用数字信号处理器 (DSP) 处理采集的信号，并具备实时判断介质状态等智能自诊断功能。温度测量范围：-200℃至350℃。
扩展阅读：液体质量流量计

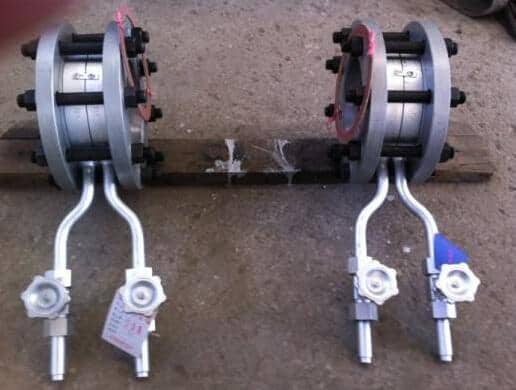

低温流体孔板流量计
目前，许多用于测量极低温流体的流量仪表都采用孔板流量计，其可靠性也非常高。
- 材质为316L不锈钢；
- 为防止冷缩导致流体泄漏，建议采用焊接连接，孔板和管道使用相同材质；
- 多孔孔板在液化天然气等极低温流体的流量测量中具有优势。因为可能产生的气体可以从孔板上部的小孔顺畅地向下游流动，不会在孔板前方积聚。
扩展阅读：流体流量计类型
低温流体靶式流量计
目标流量计又称阻力流量计。它将一个目标物（阻力元件）插入流场中。该目标物通常为带延伸杆的扁平圆盘或球体。此时会产生压差。目标流量计通过测量插入目标物所受的阻力并将其转换为流量来测量流体流量。中仪器有限公司生产用于液体、气体和蒸汽流量测量的目标流量计。
该流量计可在常温、高温（500℃）和低温（-200℃）等各种工况下精确测量气体和液体的流量。
了解更多 氮气流量计-液氮流量计
低温流量计的工作原理是什么？
不同的低温流量计具有不同的工作原理。这里我们以常用的靶式流量计为例来介绍其工作原理。
当介质在测量管内流动时，其自身动能产生的压差会穿过阻挡件（靶），并对阻挡件施加一个力。该力的大小与介质流速的平方成正比。
其数学表达式如下：
F = CdAρ • V2 / 2
公式中：F——阻流件的阻流力（kg）
Cd——阻流件的阻力系数
A——阻流件在测量管上的轴向投影面积（mm²）
ρ——工作条件下介质的密度（kg/m³）
v——介质在测量管内的平均流速（m/s）
阻流件（靶）所受的力F通过刚性连接的传动件（杆）传递到电容式力传感器。
电容式力传感器产生电压信号输出：
V = KF
公式中：
V——电容式力传感器输出电压 (mV)，K——比例常数，F——阻风门（目标）作用力
电压信号经预放大、模数转换后，由计算机处理，即可得到相应的瞬时流量和累计流量。
延伸阅读：液氮液位测量
液氮-液氧-液二氧化碳流量计
对于上述液氮、液氧、液氢等极 低温 液体，如果需要检测其流量，我们建议选择极低温涡轮流量计或齿轮流量计。这两种流量计在极低温条件下均能实现出色的流量检测性能。
该低温涡轮流量计用作液氮流量计，可在-196℃ (-320.8℉) 的低温下工作。超低温 (-196℃) 涡轮传感器结构采用特殊定制材料制成。可实现液氮的瞬时和累积流量监测。
- 公称直径：
普通型 (0.5～300) mm；
防腐蚀型 (6～100) mm；
插入式 (80～600) mm - 介质温度：
普通型 (-20～80)℃； - 高温型 (-20～120)℃；
- 超低温型 (-196～80)℃
- 环境温度：(-20～55)℃；
- 精度：±0.2%、±0.5%、±1%；
- 检测信号传输线系统：三线电压脉冲（三芯屏蔽电缆）。
- 电源：电压：12V±0.144V，电流：≤10mA；
- 输出电压幅度：高电平≥8V，低电平≤0.8V；
齿轮流量计 也是小口径液氮测量的理想选择。
齿轮流量变送器是一种容积式流量变送器，是用于测量体积流量的高精度变送器。
- 耐压性强（1.0-45MPa）
- 耐高低温（-196℃-200℃）
- 可测量各种粘性介质
- 精度高，重复性好
- 脉冲输出/模拟输出可选
- 量程比宽（1:100）
- 测量范围广
- 耐腐蚀、耐污渍能力强（耐酸碱）
常见问题
涡轮流量计 是一种速度流量计，也称为叶轮流量计。它可用于测量液体和气体的瞬时流量和累积流量。
涡轮流量计广泛应用于石油、有机液体、无机液体、液化气、天然气、煤气和低温流体的流量测量。涡轮流量计的信号可以分为脉冲信号或电流信号（4-20mA）。它适用于与二次显示器、PLC、DCS和其他计算机控制系统配合使用。
流量计的用途是测量 管道或明渠中的流体流量。
流量计是工业生产的眼睛。
流量计发挥着重要作用。它不仅可以实时监测介质流量，而且在自动化方面，许多工业企业已经大大减少了人力和物力资源。
一些常见的流量计类型，主要用于测量气体和液体，包括：
电磁流量计、
涡街流量计、
热式质量流量计、
孔板流量计、
涡轮流量计、
V型锥流量计、
多孔天平流量计、
金属转子流量计等。
我国采用流量计最大相对百分误差的绝对值作为划分精度等级的标准。
最大相对百分误差是简化的相对误差。
计算方法为：
相对百分误差 = (被测参数的测量值 – 被测参数的标准值) / (量程上限 – 量程下限) * 100%
为便于数值传递，我国统一规定了仪表的精度等级。
将流量计的相对百分误差中的“±”和“%”去掉，即可纳入国家统一的仪表精度等级系列：
- 一级标准流量计精度：0.005、0.02、0.05；
- 二级标准流量计精度：0.1、0.2、0.35、0.5；
- 通用工业流量计的精度等级：1.0、1.5、2.5、4.0。
此外，根据不同的用途，流量计的精度还可以分为不同的等级：
- 用于科学实验的流量计精度等级高于0.05；
- 大多数用于工业测试的仪器精度等级为0.1至4.0。其中，用于校准的标准流量计大多为0.1或0.2级。大多数现场使用的仪器精度等级为0.5至4.0。
- 用于工业测试的仪器精度大多为0.1至4.0级。
科里奥利质量流量计 应该是目前市场上精度最高的流量计。
当然，用户只需选择满足自身需求的精度即可。
二氧化碳流量计是一种可以测量气态或液态二氧化碳流量的仪器。二氧化碳是一种常见的工业气体，对其进行有效测量至关重要。
二氧化碳（CO2）在常温常压下是一种无色无味的气体。我们通常推荐使用旋进式涡街流量计、V型锥流量计、涡街流量计、燃气轮机流量计等。根据不同的工况，我们会为客户选择合适的流量计。
了解更多：工业二氧化碳流量计
