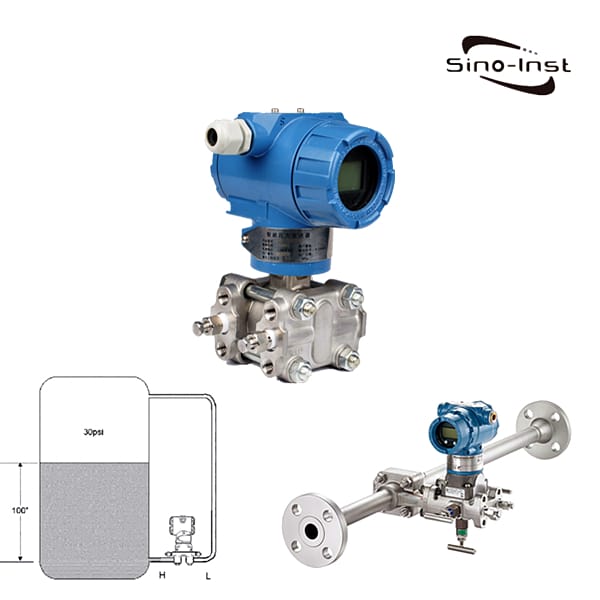

差压变送器（DP变送器）用于测量气体或液体两端之间的压力差。输出为4~20mA，0~5V。适用于液体、气体和蒸汽的液位、密度和压力测量。
差压变送器与压力变送器不同，它有两个压力接口，可通过法兰、毛细管、阀门、支架和节流装置等方式连接。差压变送器用于测量液体、气体和蒸汽的液位、密度和流量，并将其转换为 4-20mA ADC 电流信号输出。
Sino-Inst 提供多种用于工业压力测量的差压变送器。如有任何疑问，请联系我们的销售工程师。

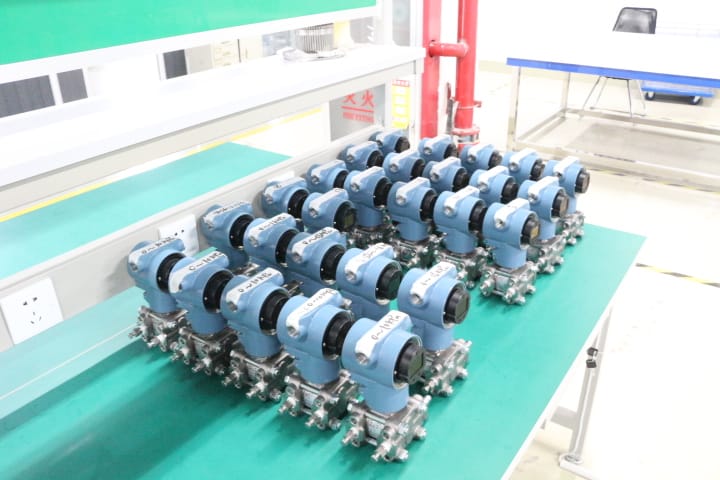

特色差压变送器

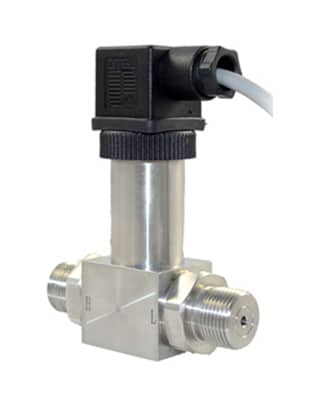

压阻式差压变送器利用半导体硅材料的压阻效应，实现对差压的精确测量。.

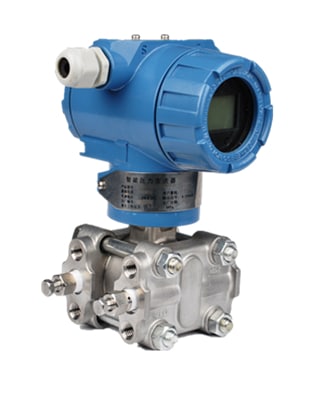

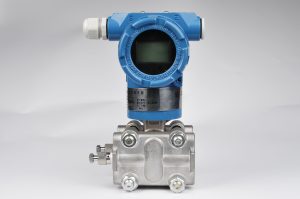

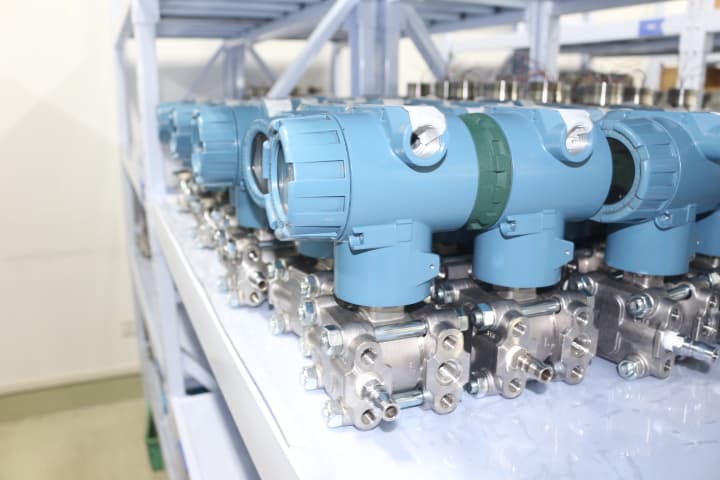

智能差压变送器用于测量工业差压。可与隔膜密封、毛细管、HART 配合使用。输出标准信号（例如 4~20mA、0~5V）。

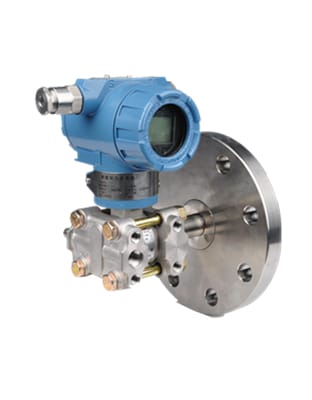

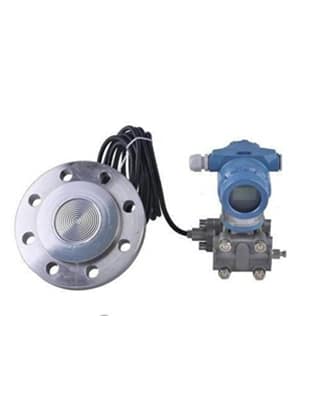

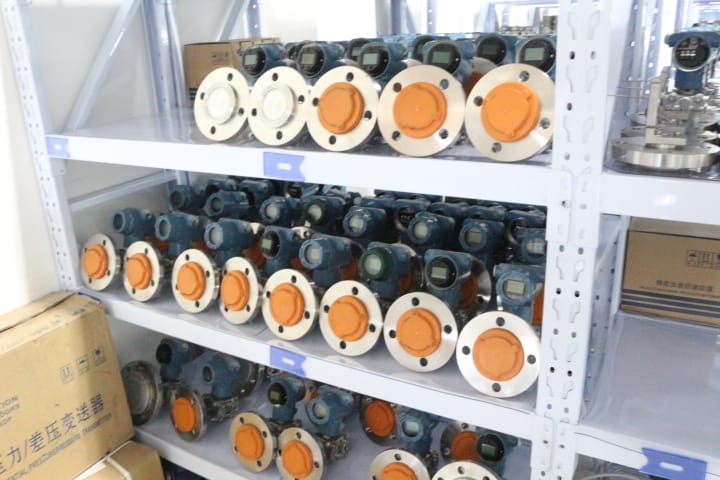

法兰式差压变送器也称为单法兰差压液位变送器用于测量液体、气体或蒸汽的压力。

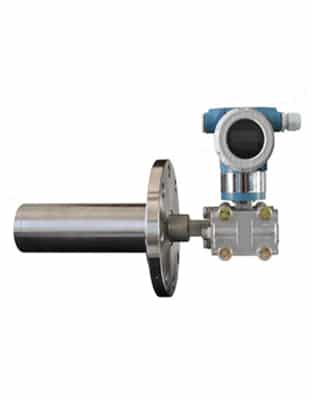

加长隔膜密封差压变送器是一种直接安装在管道或储罐上的液位变送器。其隔离隔膜与液体介质直接接触。
差压变送器技术指南
什么是差压变送器？
差压变送器（DP变送器），也称为差压传感器，是最常用且用途最广泛的工业压力测量仪器。
差压变送器测量两个压力之间的差值。它将压力测量值转换为成比例的4-20 mA或1-5 Vdc输出信号，可用作控制器、记录仪、指示器或类似设备的输入信号。
差压变送器会根据校准的压力范围感应两个端口之间的压力差，并生成输出信号。工业差压变送器由两个外壳组成。
压力传感元件位于下半部分，电子元件位于上半部分。它有两个压力端口，分别标记为“高压”和“低压”。高压端口始终处于高压状态。低压端口并非必须始终处于低压状态。此标记与端口对输出信号的影响有关。
差压读数可以是负值或正值，具体取决于低压端或高压端。如果低压侧与大气相通，则差压变送器可用作表压变送器。
差压变送器可通过 4…20 mA、HART®、PROFIBUS®PA 或 FOUNDATION Fieldbus™ 输出信号，并结合本质安全或防火功能。
差压变送器适用于需要这些功能的应用。所有配备防爆变送器的电子设备都是安全的。因此，即使仪器通电，也可以在防爆区域内进行调整。
Sino-Instruments DP 变送器可与 AMS TREX 设备配合使用。
差压变送器的特点
- 广泛应用：差压变送器是工业测量中的基础测量设备。在不同的测量环境下，它可以测量压力、液位、流量和密度。
- 适用于恶劣工作环境：耐高温、防爆、防腐蚀的差压变送器均可使用。通过加装法兰、毛细管、支架等，可进行远程测量。
了解更多： 隔膜压力表
差压变送器应用
用于测量液位的差压变送器
差压式液位变送器分为单法兰和双法兰两种。
- 单法兰式用于测量敞口罐的液位。
差压量程计算方法：需测量的液位高度（单位：m）×重力加速度（9.8）×被测介质密度（单位：g/cm³，当水的密度为1时，单位为g/cm³）= 量程（单位：kPa）。
选型时需了解被测介质、测量量程、介质温度、过程连接法兰尺寸、压力等级和法兰标准。

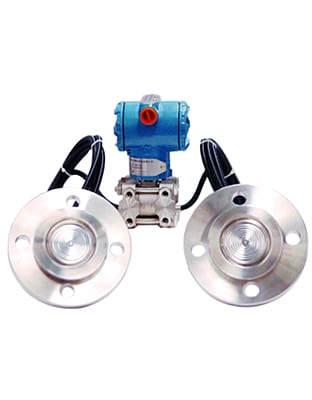

2. 双法兰式用于测量封闭罐的液位。
使用差压式变送器测量封闭罐液位时，差压量程计算方法：需测量的液位高度（单位：m）×重力加速度（9.8）×（被测介质密度-毛细管填充液体密度）（单位：g/cm³）= 差压量程（单位：kPa）。
类型选择必须知道测量介质、测量范围、介质温度、压力、毛细管长度、过程连接法兰尺寸和压力等级以及法兰标准。
了解更多：使用差压变送器测量液位
差压变送器用于测量流量
- 差压式流量变送器的工作原理：差压式流量变送器通过测量节流装置两端之间的压力差来计算管道流量。差压式流量变送器测量流量，主要通过软管连接到节流装置垂直于流轴的两个孔。它感知的是两段之间的静压差。根据能量守恒原理，两段之间的静压差近似等于两段之间的动压差。由于动压与流速的平方成正比，而流速与溢流段直径的平方成反比。因此，通过测量两段之间的静压差，即可得到该段的流速和流量。
- 差压式流量变送器在蒸汽计量系统中的应用
差压式流量变送器测量流量，需要与孔板流量计和流量累加器配合使用，是必不可少的。孔板流量计上有两根压力管，这两根压力管分别连接到差压变送器的高压室和低压室。被测流量是水的流动，因此具有方向和流量大小。差压变送器测量两点间的压差，并将模拟信号输出到流量累加器以累加流量。
对于差压变送器：
差压 ΔP = 密度 ρ × 液位高度 h × 重力加速度 g
测量液位时，ρ 和 g 为常数，ΔP 是 h 的函数；
如果 h 和 g 为常数，ΔP 是 ρ 的函数，则可以测量密度；
具体方法是将变送器的正负压端连接到液位（h 为固定值），测得的差压与密度相关。
注意，为了保持压力管内液体密度不变（否则会影响测量结果），通常需要在压力管内填充隔离液。
差压变送器工作原理
什么是压力？
物理压力是指作用于两个物体接触面上的力。或者说，气体作用于固体和液体表面的垂直力。或者说，液体作用于固体表面的垂直力。
变送器测量的压力（或差压）即为压力。
力是指作用于两个物体接触面上的力。或者说，气体作用于固体和液体表面的垂直力。或者说，液体作用于固体表面的垂直力。
压力是指物体所受压力与受压面积之比。或者说，它是单位面积上的力。压力用于比较压力的影响。压力越大，压力的影响就越明显。
传统上，在力学和大多数工程学科中，“力”一词与物理学中的压力是同义词。事实上，要讨论力或压力，只需查看它们的单位即可。如果应力的单位是牛顿，那就是力。如果一平方米承受一牛顿的力，那就是压力。(1N / ㎡ = 1Pa)

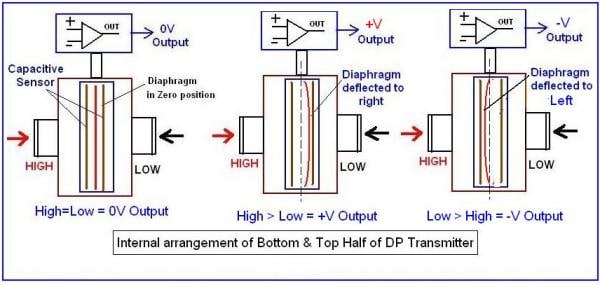

差压变送器的工作原理是什么？
- 过程压力通过两侧或一侧隔离隔膜。
- 填充液作用于三角形元件（即敏感元件）内的张紧测量隔膜。
- 测量隔膜与绝缘体两侧的电容极板构成一个电容器。
- 当内部无压力或两侧压力相等时，隔膜处于中间位置。此时两个电容器的电容值相等。
- 当两侧压力不一致时，测量隔膜会发生位移。位移量与压力差成正比。该位移量转化为电容极板上形成的差动电容。
- 电子电路将差动电容转换为4-20mA ADC的两线电流信号。
- 压力变送器和绝对压力变送器的工作原理与差压变送器相同。区别在于低压腔内的压力为大气压或真空。

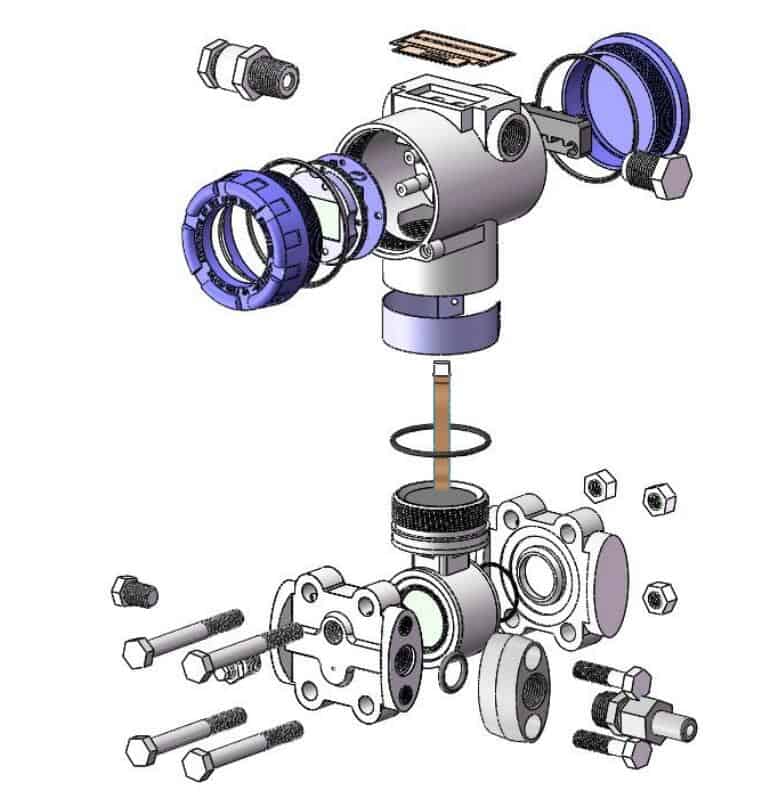

差压变送器的组成部分
差压变送器主要由检测部分和信号转换放大处理部分组成。
1) 直接压力传感元件（位于下壳体内）。
大多数工业差压变送器都采用膜片作为压力传感元件。膜片是一种机械装置，位于两个压力入口之间。当受到压力时，膜片会发生形变。这种形变会被转换成电信号。这通常由传感器完成。常用的传感器有：
(a) 应变片；
(b) 差动电容；
(c) 振弦式传感器。
传感器的输出与所施加的压力成正比。
2) 电子单元：下壳体内传感器产生的电信号仅为毫伏级。该信号将被放大至 0-5V 或 0-10V 范围，或转换为 4-20mA 电流，以便继续传输至远程仪表。上壳体是差压变送器的发射部分，其中容纳了电子单元。电子单元会产生直流输出电流，该电流与差压变送器的压力量程成正比。下限电流为 4mA，上限电流为 20mA。受控电流输出不受负载阻抗变化和电源电压波动的影响。4-20mA 输出与 BRAIN 或 HART 协议的数字通信相结合。
差压变送器安装

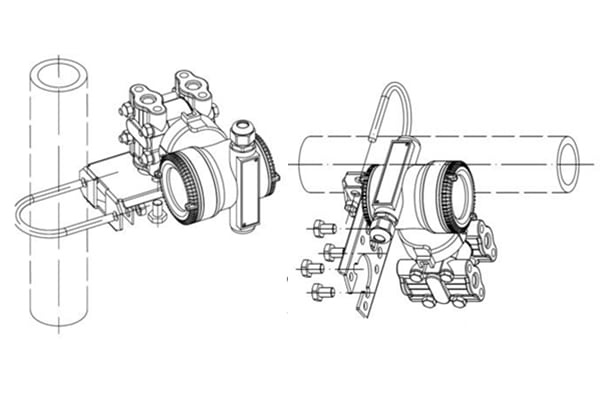

差压变送器应该安装在哪里？
- 腐蚀性或过热介质不应与差压变送器接触。
- 防止压力管内积聚熔渣。
- 两根压力管内的水头应保持平衡。
- 脉冲管应尽可能短。
- 脉冲管应安装在温度梯度和温度波动较小的位置。
- 测量液体流量：压力取压口应位于工艺管道侧面，以避免沉积物堆积。差压变送器应安装在压力取压口侧面或下方，以便气体排放到工艺管道中。
- 测量气体流量：压力取压口应位于工艺管道顶部或侧面，差压变送器应安装在压力取压口下方，以便液体排放到工艺管道中。
- 测量蒸汽流量：压力端口应位于工艺管道的顶部或侧面，变送器应安装在压力端口下方，使冷凝水流入压力管道。
使用侧面带有排气/排污阀的变送器时，压力端口应位于工艺管道的侧面。当工作介质为液体时，排气/排污阀位于顶部以排出气体。当工作介质为气体时，阀门应位于底部以防止液体积聚。旋转法兰 180° 即可改变排气/排污阀的上下位置。
阅读更多： 差压变送器的安装方法
如何安装差压变送器？
按照以下步骤将过程压力引入脉冲管和变送器：
Total Time:
打开高压侧和低压侧增压阀，将工艺流体引入压力测量部分。
缓慢打开高压截止阀，将工艺液体引入压力测量段。
关闭高压截止阀。
缓慢打开低压截止阀，使压力测量部分充满工艺流体。
关闭低压截止阀。
缓慢打开高压截止阀。此时，变送器高低压侧的压力相等。
确认压力导管、三阻阀、变送器及其他部件无泄漏。
差压变送器校准
校准步骤：

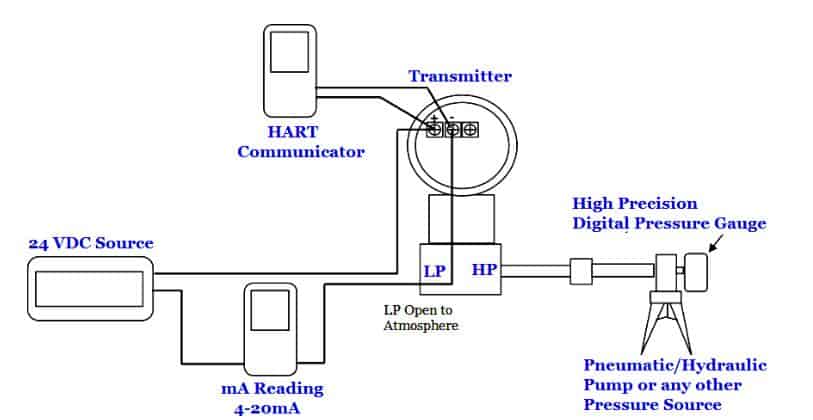

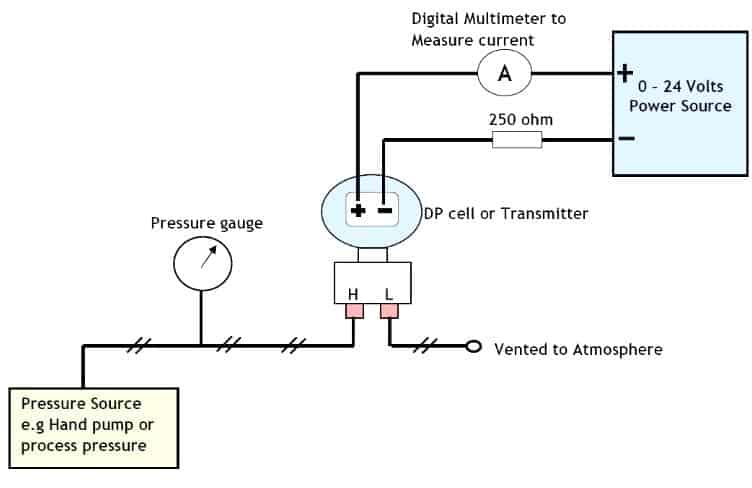

按照下图所示设置差压变送器、HART 通讯器、电源、手动泵和万用表（参见下图校准设置图）。
- 确保平衡阀组已关闭。
- 向变送器施加等于量程下限压力的压力（通常对应于变送器输出 4 mA）。例如，如果校准范围为 0 至 100 mBar，则量程下限压力为 0；或者校准范围为 -2 psig 至 5 psig，则量程下限压力为 -2 psig。
- 读取变送器液晶显示屏（或 HART 通讯器）上的压力值。通过 HART 通讯器进行调整（如有必要），使变送器输出（液晶显示屏）与施加的压力值相同。
- 使用万用表读取变送器的 mA 输出。通过 HART 通讯器进行调整（如有必要），使变送器（万用表）的输出为 4 mA。
- 对变送器施加等于上限压力的压力（通常对应于变送器输出端的 20 mA）。
- 读取变送器液晶显示屏（或 HART 通讯器）上的压力值。通过 HART 通讯器进行调整（如有必要），使液晶显示屏上的变送器输出与施加的压力值相同。
- 使用万用表读取变送器的 mA 输出。通过 HART 通讯器进行调整（如有必要），使万用表的输出为 20 mA。
阅读更多：
差压变送器价格
差压变送器的价格是多少？哪些因素会影响价格？
差压变送器的价格差异很大，取决于多种因素。一台变送器的价格可能从几百美元到几千美元不等。
然而，必须明白，价格不仅仅关乎设备本身，还关乎它能为您的运行带来的精度、可靠性和长期性能。
影响差压变送器价格的因素
让我们将影响差压变送器价格的因素简化为以下几个方面：
- 介质类型：被测介质的性质，例如其腐蚀性，会影响价格。如果介质具有腐蚀性，则变送器需要采用耐腐蚀材料制成，这可能会增加成本。
- 压力范围：由于设计复杂且需要更高的灵活性，用于测量更宽压力范围的变送器往往价格更高。
- 温度范围：同样，能够在极端温度下精确测量压力的变送器价格也可能更高。这些设备必须设计成能够在极端条件下承受压力并有效运行。
- 精度要求：所需的测量精度越高，变送器的价格就越高。
- 安装尺寸：变送器的尺寸也会影响成本。螺纹安装和法兰安装的成本显然不同。
- 信号输出：提供多种信号输出类型（例如，4-20 mA、HART、现场总线）的变送器由于其多功能性，价格可能更高。
- 本地显示：带有内置本地显示屏以便于读取和监控的发射器可能比没有本地显示屏的发射器更贵。
考虑这些因素有助于您在购买差压变送器时做出更明智的选择。
请记住，最具成本效益的选择未必是最便宜的，而是最符合您的特定需求并提供最佳长期价值的选择。

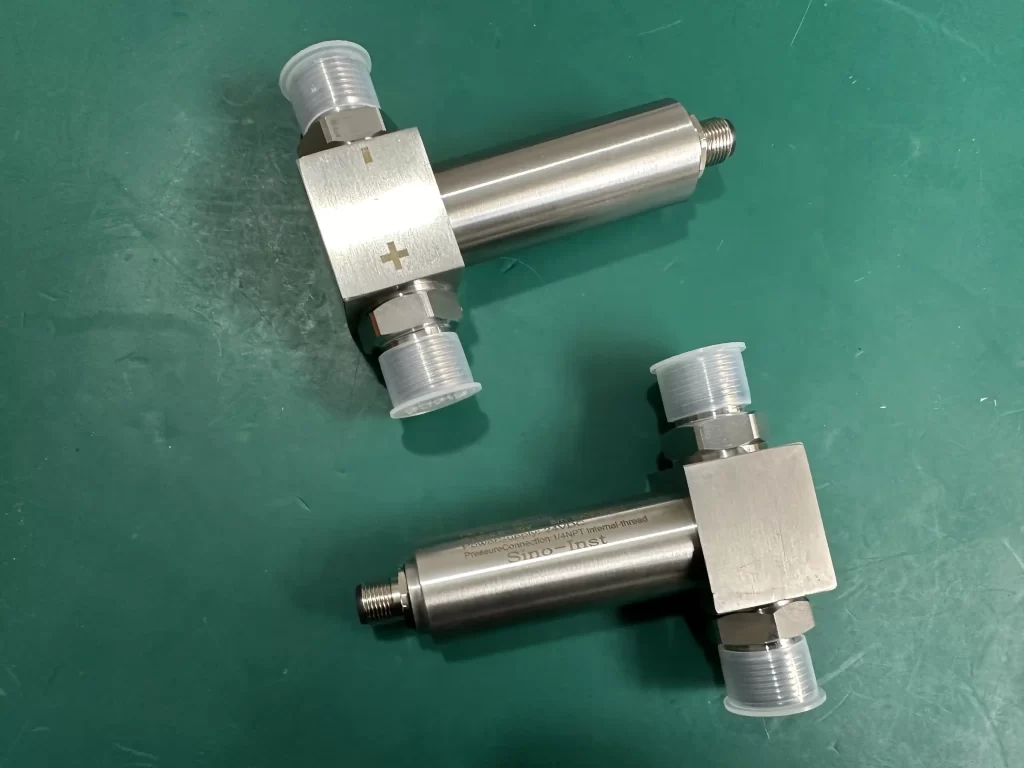

低成本差压传感器
这款紧凑型差压变送器是一款低成本的差压传感器。其不锈钢外壳、严格的生产工艺和小巧的安装体积确保了该系列产品的优异性能。此外，它体积小、易于安装，是小差压、流场、流速和流量测量的常用选择。
紧凑型差压变送器的特点
- 超高性价比
- 全不锈钢结构设计，体积小、重量轻，易于安装
- 性能稳定可靠
- 压差范围：0~10kPa…2MPa
- 静压耐受力高达20MPa
低成本差压传感器产品应用
- 工业过程控制
- 流量测量
- 医疗器械
- 空气动力学测量
- 液压和气动设备
用于转换和计算压力值的工具。帮助您选择合适的压力传感器和变送器！
| 绝对压力-表压转换器 | 压力单位转换器 | 液体深度/液位与静水压力比值计算器 |
| 差压计算器 | 压力传感器 4-20mA 输出计算器 | 压力-液位计算器 |
| 差压流量计输出计算器 | 液位变送器 4-20mA 电流输出计算器 | 液体深度/液位与静水压力比值计算器 |
如果您想了解更多关于我们差压传感器的信息，请立即发送您的询价。
