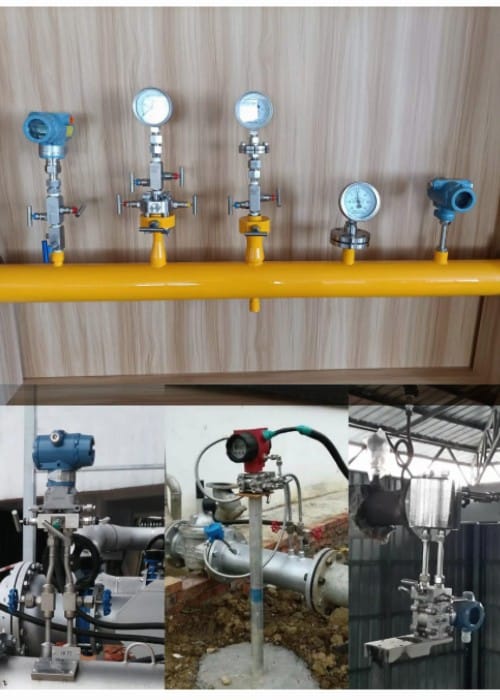

流量压力传感器用于测量管道内的流体压力。当流体流经管道时，压力会作用于管壁。管道内的介质可以是液体或气体。
一方面，通过测量流体压力，可以了解管道内的压力状况。另一方面，可以通过管道直径、压力和流量之间的关系来监测管道流量。
特色流量压力传感器出售
延伸阅读：静压与动压
利用压力传感器测量流量
差压传感器 已被广泛用于测量不可压缩液体的流量。一种非常常见的方法是测量管道孔板两端的 压降 并计算流量。
孔板是一块安装在管道内（通常位于法兰之间）的板，其中心有一个已知尺寸的孔。当流体流过孔板时，会在孔板两端产生压降，从上游侧到下游侧。该压降与流量成正比，传感器信号可用于计算工程单位的流量。
孔板的上游侧压力较高，并通过三阀歧管连接到压力传感器的“+”端口。孔板的下游侧则连接到压力传感器的“-”端口。三阀歧管用于在压力传感器安装到工作管道中时保护其免受过压损坏。
利用压降计算流量的方法源自一些相当简单的物理方程。然而，其中涉及众多变量，每个变量都有其自身的工程单位。这些变量包括：孔口几何形状、管道尺寸、流体粘度和流体密度。考虑到项数众多以及每个变量都涉及转换因子，计算过程可能相当复杂。
幸运的是，现在有很多在线计算器，您只需输入任何方便的工程单位的变量，即可计算出给定孔口压降下的流量。
了解更多关于 流量和压力公式的信息，这或许能帮助您计算质量流量或体积流量。
延伸阅读：涡街蒸汽流量计的温度和压力补偿
管道直径/流速/流量对比表（入口 > 出口）
| Diameter (DN) | Flow m3/h | |||||||||||||
| 0.4m/s | 0.6m/s | 0.8m/s | 1.0m/s | 1.2m/s | 1.4m/s | 1.6m/s | 1.8m/s | 2.0m/s | 2.2m/s | 2.4m/s | 2.6m/s | 2.8m/s | 3.0m/s | |
| 20 | 0.5 | 0.7 | 0.9 | 1.1 | 1.4 | 1.6 | 1.8 | 2.0 | 2.3 | 2.5 | 2.7 | 2.9 | 3.2 | 3.4 |
| 25 | 0.7 | 1.1 | 1.4 | 1.8 | 2.1 | 2.5 | 2.8 | 3.2 | 3.5 | 3.9 | 4.2 | 4.6 | 4.9 | 5.3 |
| 32 | 1.2 | 1.7 | 2.3 | 2.9 | 3.5 | 4.1 | 4.6 | 5.2 | 5.8 | 6.4 | 6.9 | 7.5 | 8.1 | 8.7 |
| 40 | 1.8 | 2.7 | 3.6 | 4.5 | 5.4 | 6.3 | 7.2 | 8.1 | 9.0 | 10.0 | 10.9 | 11.8 | 12.7 | 13.6 |
| 50 | 2.8 | 4.2 | 5.7 | 7.1 | 8.5 | 9.9 | 11.3 | 12.7 | 14.1 | 15.6 | 17.0 | 18.4 | 19.8 | 21.2 |
| 65 | 4.8 | 7.2 | 9.6 | 11.9 | 14.3 | 16.7 | 19.1 | 21.5 | 23.9 | 26.3 | 28.7 | 31.1 | 33.4 | 35.8 |
| 80 | 7.2 | 10.9 | 14.5 | 18.1 | 21.7 | 25.3 | 29.0 | 32.6 | 36.2 | 39.8 | 43.4 | 47.0 | 50.7 | 54.3 |
| 100 | 11.3 | 17.0 | 22.6 | 28.3 | 33.9 | 39.6 | 45.2 | 50.9 | 56.5 | 62.2 | 67.9 | 73.5 | 79.2 | 84.8 |
| 125 | 17.7 | 26.5 | 35.3 | 44.2 | 53.0 | 61.9 | 70.7 | 79.5 | 88.4 | 97.2 | 106.0 | 114.9 | 123.7 | 132.5 |
| 150 | 25.4 | 38.2 | 50.9 | 63.6 | 76.3 | 89.1 | 101.8 | 114.5 | 127.2 | 140.0 | 152.7 | 165.4 | 178.1 | 190.9 |
| 200 | 45.2 | 67.9 | 90.5 | 113.1 | 135.7 | 158.3 | 181.0 | 203.6 | 226.2 | 248.8 | 271.4 | 294.1 | 316.7 | 339.3 |
| 250 | 70.7 | 106.0 | 141.4 | 176.7 | 212.1 | 247.4 | 282.7 | 318.1 | 353.4 | 388.8 | 424.1 | 459.5 | 494.8 | 530.1 |
| 300 | 101.8 | 152.7 | 203.6 | 254.5 | 305.4 | 356.3 | 407.1 | 458.0 | 508.9 | 559.8 | 610.7 | 661.6 | 712.5 | 763.4 |
| 350 | 138.5 | 207.8 | 277.1 | 346.4 | 415.6 | 484.9 | 554.2 | 623.4 | 692.7 | 762.0 | 831.3 | 900.5 | 969.8 | 1039.1 |
| 400 | 181.0 | 271.4 | 361.9 | 452.4 | 542.9 | 633.3 | 723.8 | 814.3 | 904.8 | 995.3 | 1085.7 | 1176.2 | 1266.7 | 1357.2 |
| 450 | 229.0 | 343.5 | 458.0 | 572.6 | 687.1 | 801.6 | 916.1 | 1030.6 | 1145.1 | 1259.6 | 1374.1 | 1488.6 | 1603.2 | 1717.7 |
| 500 | 282.7 | 424.1 | 565.5 | 706.9 | 848.2 | 989.6 | 1131.0 | 1272.3 | 1413.7 | 1555.1 | 1696.5 | 1837.8 | 1979.2 | 2120.6 |
| 600 | 407.1 | 610.7 | 814.3 | 1017.9 | 1221.4 | 1425.0 | 1628.6 | 1832.2 | 2035.7 | 2239.3 | 2442.9 | 2646.5 | 2850.0 | 3053.6 |
延伸阅读：MEMS压力传感器
| Diameter(DN) | Recommended flow rate m/s: | ||||||||||||||
| 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| closed system | 0.5-0.6 | 0.6-0.7 | 0.7-0.9 | 0.8-1 | 0.9-1.2 | 1.1-1.4 | 1.2-1.6 | 1.3-1.8 | 1.5-2.0 | 1.6-2.2 | 1.8-2.5 | 1.8-2.6 | 1.9-2.9 | 1.6-2.5 | 1.8-2.6 |
| open system | 0.4-0.5 | 0.5-0.6 | 0.6-0.8 | 0.7-0.9 | 0.8-1.0 | 0.9-1.2 | 1.1-1.4 | 1.2-1.6 | 1.4-1.8 | 1.5-2.0 | 1.6-2.3 | 1.7-2.4 | 1.7-2.4 | 1.6-2.1 | 1.8-2.3 |
延伸阅读：差压式流量计的优点和缺点
流量压力传感器的应用
流体 压力传感器 主要应用于：工程机械、液压和气动系统、石油化工、能源和水处理、水利水电、压缩机等领域：
- 应用于液压系统
- 应用于安全控制系统
- 应用于注塑模具
- 应用于矿井压力监测
- 用于压缩机、空调和制冷 设备
延伸阅读：高压流量计类型
测量管道流量时，压力传感器的安装方式是什么？
检测管道内气体和流体压力时，压力导管在进入压力传感器前需连接一个垂直三通。采样气体从三通的上部进入，下部连接集水灌溉系统，三通的水平接口连接压力传感器。
压力传感器水平安装。采样压力管连接到压力传感器检测膜片的上部。检测膜片的下部设有排液螺栓。
当有液体进入压力导管时，大部分液体会被集水灌溉系统收集。少量进入压力传感器检测膜片的液体可以通过压力传感器的排液螺栓排出。
测量流体压力时，以主流体的压力为测量对象。因此，当压力传感器测量管道内的气体压力时，为了防止气体进入采样压力管，需要采取措施防止气体进入气体。采样点位于管道中心水平面上方 45° 处。
测量管道液体压力时，为防止管道内的气体进入采样压力导管，采样点位于管道中心水平面下方 45° 处。了解更多信息：管道流量计选购指南：关键因素
即便如此，不同相态的流体进入采样脉冲管也是不可避免的。因此，压力传感器脉冲管的安装和配置也存在不同的要求。
安装在压力导管上的集水箱或集气箱配备有进水阀和出水阀。正常测试时，打开进水阀，关闭出水阀。需要排放时，先关闭进水阀，再打开出水阀。这种排放方式会在水或气集气管中残留少量异相流体，但这不会影响压力传感器的检测精度。
流体包括气态流体和液态流体。气态流体的密度和压力均低于液态流体。因此，在管道流体中，气态流体始终位于液态流体之上。这是气液两相流体的基本特性。
延伸阅读：管道直径与压力和流量的关系
常见问题
相关流量-压力测量解决方案
延伸阅读：高精度压力传感器
Sino-Inst 是流体管道流量压力传感器的制造商。适用于高粘度流体，例如化学涂料、油漆、浆料、沥青和原油。我们提供超过20种流量压力传感器。
流量压力传感器主要用于高粘度介质。
它甚至可以测量水、海水、油和浆料等液体。
Sino-Inst 的流量压力传感器在中国制造，质量优良，价格实惠。我们的压力测量仪器广泛应用于中国、印度、巴基斯坦、美国等国家。
Sino-Inst 的全体员工都接受过良好的培训，因此我们能够确保满足每一位客户的需求。如果您需要流量压力传感器、液位传感器 或其他设备方面的产品帮助，请致电我们。
