齿轮流量计是一种常见的容积式流量计。该流量计内置双齿轮，通过齿轮的容积来计算介质的体积，从而测量微量流体的流量。
- 它可以测量粘度高达 10000 Pa·s 的流体。
- 最低测量流量为 0.6 L/H，即 0.0026 GPM。
齿轮流量计可用于测量树脂和胶水的流量，以及液压油、润滑油和润滑脂的流量。
什么是齿轮流量计？
齿轮流量计是一种容积式流量计，是用于测量体积流量的高精度变送器。它利用两个或多个相互垂直旋转的椭圆齿轮构成T形结构。当介质流动时，齿轮啮合旋转。在流体的作用下，仪表进出口两端形成压差。无需电源，一对齿轮自由旋转。齿轮间的空腔充满液体，液体随着齿轮旋转排出。通过测量齿轮的转数即可得知流经仪表的液体流量。
齿轮流量计用于精确测量管道中液体的流量或瞬时流量，可连续或间歇测量。它尤其适用于测量麦芽糖、糖浆、重油、聚乙烯醇、树脂等高粘度介质的流量。
齿轮流量计有多种类型，主要根据其内部组件的形状命名。例如，本文将介绍的圆齿轮流量计。此外还有常见的椭圆齿轮流量计、螺旋齿轮流量计等等。
椭圆齿轮流量计
椭圆齿轮流量计采用两个椭圆齿轮啮合旋转，适用于高粘度介质的流量测量。
延伸阅读：容积式流量计工作原理
螺旋式流量计
螺旋转子流量计的计量部分主要由计量箱和一对独特设计的螺旋转子组成。
延伸阅读：用于微量流量测量的圆柱齿轮流量计
圆齿轮流量计（正齿轮流量计）
圆齿轮流量计采用两个圆齿轮啮合旋转，适用于微量流量测量。

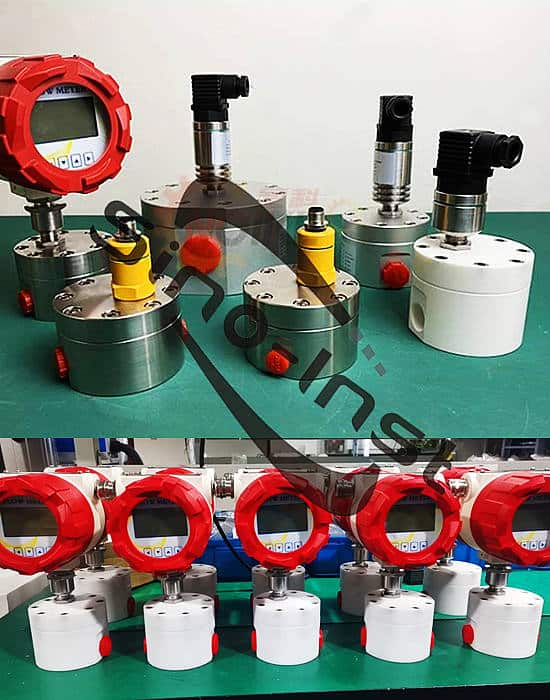

齿轮流量计
齿轮流量计是一种微型数字容积式流量计。它可以测量极小的流量，量化少量液体。耐高低温（-196℃至200℃）。
这款用于微流量测量的 齿轮流量计采用不锈钢材质，用于精确测量液体的流量或瞬时流量，可连续或间歇测量。它尤其适用于重油、聚乙烯醇、润滑脂和其他高粘度介质的流量测量。
它可以测量粘度高达10000 Pa·s的流体。
最低测量流量为0.6 L/H，即0.0026 GPM。
延伸阅读： 用于低流量液体的微型流量计
齿轮流量计是一种容积式流量变送器，是一种高精度体积流量测量工具。

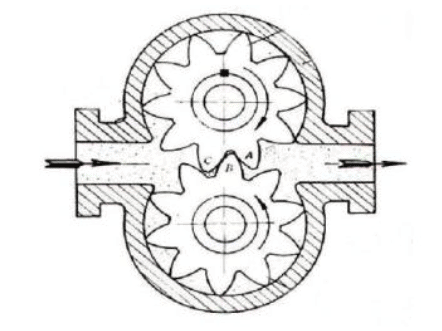

介质流动时，齿轮啮合旋转。在流体的作用下，仪表进出口两端形成压差。无需电源，一对齿轮自由旋转。齿轮间的空腔充满液体。通过测量齿轮的转数，即可得知流经仪表的液体流量。
延伸阅读：流体流量计类型
圆形齿轮变送器的转速由安装在表壳上的信号放大器内的传感器线圈检测。信号放大器不与被测介质接触。当变送器齿轮切割壳体内永磁体产生的磁力线时，会引起传感器线圈中的磁通量发生变化。
传感线圈将检测到的磁通量周期性变化信号发送至前置放大器，前置放大器对信号进行放大和整形，生成与流量成正比的脉冲信号 ，并将其发送至单位转换和流量积分电路，以获得并显示累积流量值。同时，该脉冲信号被发送至频率电流转换电路，该电路将脉冲信号转换为模拟电流值，进而指示瞬时流量值。
圆柱齿轮变送器具有加工精度高、安装精确的特点。齿轮的旋转采用非接触式扫描，每个齿产生一个高分辨率的脉冲。圆柱齿轮变送器能够测量极小的流量，并量化微小的液体体积。
延伸阅读： 容积式流量计技术
延伸阅读：食品饮料行业的食品级流量计
螺旋齿轮流量计
容积式流量计（PD流量计）又称正排量流量计。螺旋齿轮容积式流量计也称为螺旋双转子流量计、LLT流量计、LZ双转子流量计或UF-Ⅱ螺旋转子流量计。
作为一种高精度流量计，容积式流量计的精度可达0.2级。它尤其适用于 测量原油、精炼油和轻烃等工业液体。它是一种新一代容积式流量计。由于其采用一对带有特殊齿形的螺旋转子，因此也称为“螺旋齿轮流量计”。
延伸阅读：高粘度流体用平面压力传感器
该流量计主要由主体、一对螺旋转子、磁力耦合器、减速机构、调节齿轮、计数器和信号装置组成。
螺旋转子的转数通过由磁力耦合器和一系列齿轮组成的减速机构传递至流量计头部计数器。
磁力耦合器主要由主动磁钢和从动磁钢组成。磁力耦合器的使用可以提高流量计的工作压力和工作温度，确保安全运行，并减少维护工作量。
测量腔主要由一对特殊转子和盖板构成的密封腔组成，作为流量测量单元。
转子在流量计进出口之间的压差驱动下旋转，从而在密封腔内测量液体流量后，连续测量从入口到出口的流量。
图中所示，每次旋转通过转子的液体流量是密封腔流量的八倍。转子总转数和转速通过密封联轴器传输至计数机构。然后，指针显示和字轮累加显示，即可得知流经管道的液体总量。
计数机构中也可安装脉冲变送器，使其成为带信号的流量计。
配合本公司的电子显示仪表，可实现远程传输（量、累加、瞬时等功能）的自动测量和控制。
延伸阅读：液体流量计指南
椭圆齿轮流量计
椭圆齿轮流量计 是典型的容积式流量计之一，用于测量管道内液体在一定压力下的流量。
椭圆齿轮流量计是一种指针式容积流量计，字轮累加计数，并可配备回零装置。椭圆齿轮流量计广泛应用于各个工业领域的液体流量控制，适用于原油、柴油、汽油等多种液体的测量。可根据不同的生产材料选择合适的流量计进行测量。
延伸阅读：如何选择高粘度流量计？
椭圆齿轮流量计由计量箱和安装在计量箱内的一对椭圆齿轮组成，上下盖板形成一个密封的月牙形腔（由于齿轮旋转，并非完全密封），作为位移计算单元。
流量计主要由壳体、计数器、椭圆齿轮和联轴器（磁力联轴器和轴向联轴器）等组成，如图所示。
1.计算器
2. 变送器
3. 精度调节器（用于DN50以上）
4. 密封联轴器
5. 前盖
6. 盖板
7. 椭圆齿轮
8. 壳体
9. 后盖
当被测液体通过管道进入流量计时，进出口产生的压差推动一对齿轮持续旋转，月牙形腔内的液体被连续输送到出口。二次排量四倍的乘积即为被测液体的总流量。
椭圆齿轮在被测介质压差 △p 的作用下产生扭矩并旋转。
转子 1 和转子 2 交替旋转，彼此之间互为驱动。每个转子上有两个磁体作为信号发生元件。在腔体底部两轴中心处设有一个磁信号检测元件。当磁体指向检测元件时，传感器计数为一个脉冲。
每个脉冲对应一定的介质排出量 F，F=XXml/p，因此可以计算出单位时间内的体积流量 Qm：Qm=F*H，其中 F 为每个脉冲排出的介质量；H 为单位时间内脉冲数。
了解更多：质量流量与体积流量
微流——高粘度流体测量
高粘度液体是指粘稠度高、质地厚重的液体，这与普通液体和非牛顿流体（如泥浆、纸浆）不同。其流动缓慢，且难以用简单的方法过滤。
此外，除了粉尘外，高粘度液体还含有未完全溶解的胶体颗粒。
例如，橡胶、石蜡、醋酸纤维素、粘胶纤维、聚丙烯腈、油漆和动物胶等溶液。
了解更多：液体流量计指南
齿轮流量计是一种新型的体积流量变送器，用于精确测量管道中液体的流量或瞬时流量，可连续或间断测量。圆柱齿轮流量计尤其适用于重油、聚乙烯醇、树脂等高粘度介质的流量测量。
它可以测量粘度高达 10000 Pa·s 的流体。
最低流量可测得为 0.6 升/小时，即 0.0026 加仑/分钟。了解更多：什么是加仑/分钟；
| 型号 | 测量范围 L/H | K P/L | 压力杆 | 温度 | 精度 | 接口 | 安装尺寸 | |
| 铝合金 | 不锈钢 | |||||||
| GF02 | 0.6-50 | 10500 | 150 | 400 | -15-80℃ | +/- 0.5% | G1/8 | Φ84*55 |
| GF04 | 5-250 | 9117 | 150 | 400 | -15-80℃ | G1/4 | Φ84*55 | |
| GF06 | 10-500 | 3000 | 150 | 400 | -15-80℃ | （范围 1:10） | G1/4 | Φ84*67 |
| GF10 | 50-1200 | 1280 | 150 | 400 | -15-80℃ | G1/2 | Φ84*67 | |
| GF15 | 200-3000 | 126.75 | 150 | 400 | -15-80℃ | +/- 1.0% （范围 1:100） | G3/4 | Φ116*98*74 |
| GF25 | 1000-12000 | 61.1 | 150 | 400 | -15-80℃ | G1-1/2 | 158*118*68 | |
| GF32 | 2000-20000 | 59.9 | 150 | 400 | -15-80℃ | G1-1/2 | 158*18*68 | |
延伸阅读：插入式流量计类型
圆柱齿轮流量计体积小、重量轻。
运行过程中振动和噪音小，运行稳定。
也可用于测量小直径管道的小流量。
起始流量小，量程比宽，适用于测量波动较大的液体流量。
测量精度不受压力和流量变化的影响，性能稳定，使用寿命长，流量范围大。
- 树脂和胶水测量
- 液压油、润滑油和润滑脂测量
- 燃油测量
- 油墨和沥青测量
- 液氮、冷冻液、溶剂测量
- 食用油、鱼油和食品灌装测量
- 化工和防腐蚀要求流体测量
- 流体定量控制系统
了解更多：化学流量计指南
