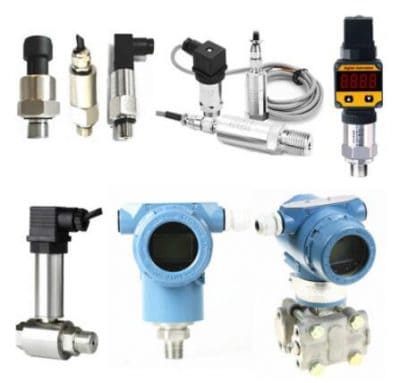

什么是压力变送器？
压力变送器，也常被称为压力传感器。压力变送器是一种用于测量管道或容器中液体或气体压力的装置。它的工作原理是将压力读数转换为电信号，以便轻松传输到控制系统进行监控和分析。
这些装置通常用于工业场所，例如制造工厂和炼油厂。在这些场所，监测流经管道和容器的气体和液体的压力至关重要，以确保其处于安全水平。
压力变送器可以测量气体、液体、空气或油的压力。广泛应用于各种工业流程，例如制药业、化工原料、废水处理业、食品业、农业等。
总而言之，压力变送器是测量和监测各种环境中压力水平的重要工具，有助于保障人员和设备的安全和正常运行。
为了选择合适的压力变送器，我们必须了解压力变送器的类型、功能以及工作原理。请继续阅读以下内容，找到答案。
压力变送器的类型
根据测量介质的不同，压力 变送器 可分为液体压力变送器和气体压力变送器。
根据测量条件的不同，压力变送器可分为高温型、极低温型和高压型。
这里我们按被测压力类型进行分类。ed.
| 压力变送器类型 | 特性/原理 |
| 绝对压力变送器 | – 测量相对于大气压的压力 – 只能测量正压 |
| 表压变送器 | – 测量相对于大气压的压力 – 只能测量正压 |
| 差压变送器 | – 测量两个压力之间的差值 – 可测量正压和负压 – 用于测量流量 |
| 真空压力变送器 | – 测量低于大气压的压力 – 只能测量负压 – 用于维持工艺过程中的真空 |
| 静压变送器 | – 通常也称为液位变送器，因为其工作原理和测量液位的功能相似。 – 静压变送器的工作原理是压力随深度增加而增大。 – 这些设备可浸入水中，适用于液体和气体。 |
特色压力变送器
压力变送器工作原理
压力变送器是一种测量过程中流体或气体压力并将其转换为电信号的装置，该电信号可用于监测或控制。压力变送器采用以下几种不同的工作原理来实现这一功能：
压阻式压力变送器的主要组成部分之一是电阻应变片。它是一种灵敏的器件，能够将被测设备 (DUT) 上的应变变化转换为电信号。
通常，应变片通过特殊的粘合剂紧密地粘合在产生机械应变的基板上。当基板的应力发生变化时，电阻应变片也会随之发生形变。应变片的电阻值会发生变化，从而导致施加在其上的电压也发生变化。这种变送器具有价格极低、精度高和线性度好等优点。
扩散硅压力变送器于20世纪90年代中期问世。它利用弹性元件的压阻效应。当被测介质的压力直接作用于传感器的膜片时，膜片会产生与介质压力成正比的微小位移，从而改变传感器的电阻值。这种变化被电子系统检测到，并转换输出统一的标准信号。
与传统产品相比，这种变送器具有技术先进、性能可靠、安装方便、精度高、体积小等优点。
耐腐蚀 陶瓷压力变送器 不涉及液体传输。当压力作用于陶瓷膜片时，膜片会产生轻微形变。膜片背面印刷的厚膜电阻通过与其连接的惠斯通电桥（闭合电桥）进行工作。输出与激励电压成正比的电压信号。
压力物理量通过变送器的内置电路进行测量，并转换为统一的标准信号。
该变送器可直接向陶瓷膜片施加各种介质（腐蚀性和非腐蚀性气体、液体）。
陶瓷的热稳定性及其厚膜电阻 使其可在-40℃至135℃的温度范围内工作。
因此，它具有测量精度高、稳定性好、输出信号强、价格低廉等优点。

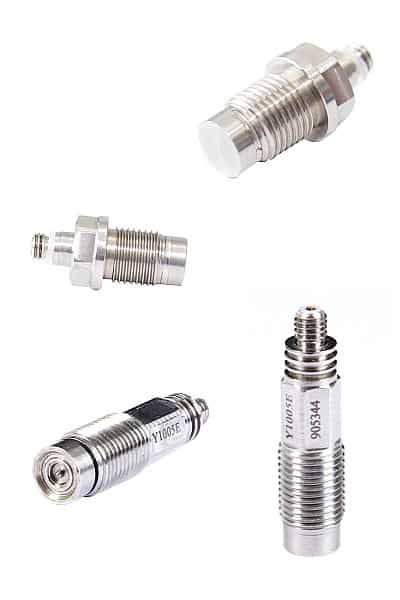

压电式 压力 变送器的工作原理是利用压电效应。
晶体具有各向异性，当沿特定方向施加力时，晶体可以产生电效应。当机械力移除后，晶体将恢复到未带电状态。传感器中常用的压电材料有石英、酒石酸钠钾和磷酸二氢铵。
该变送器主要用于测量加速度和压力。它具有结构简单、体积小、重量轻、使用寿命长等特点，但只能用于测量动态应力。
视频来源：https://www.youtube.com/embed/QrT8VWxdxwk?rel=0
了解更多：差压变送器的工作原理是什么？
压力变送器信号输出
压力变送器通常提供三种信号输出：毫伏、放大电压和 4-20mA。
以下是这些输出及其最佳应用场景的概述。
毫伏输出：
这种输出信号是一种低电平电压信号，其大小与被测压力成正比。信号范围通常为 0-50mV 或 0-100mV，具体取决于所测压力范围。
这种输出信号通常用于需要放大或转换成其他格式才能被控制系统使用的应用中。
放大电压输出：
这种输出信号是将较高电平的电压信号放大到特定范围，例如 0-5V 或 0-10V。
该电压信号与被测压力成正比，控制系统可以直接使用，无需额外的信号调理。
放大电压输出信号通常用于控制系统需要电压输入信号的应用中。
4-20mA 输出：
这种输出信号是电流信号，其范围从零压力时的 4mA 到被测最大压力时的 20mA。
这种信号输出方式广受欢迎，因为它不受电噪声干扰，并且可以远距离传输而不会出现信号衰减。
4-20mA 输出信号常用于需要电流输入信号的工业应用中。
信号输出的选择取决于具体应用需求，例如压力变送器与控制系统之间的距离、所需的精度和分辨率以及环境条件。
延伸阅读：压力指示变送器
了解更多：什么是工业压力变送器？
如何选择压力传感器
压力传感器种类繁多，适用于各种应用。
每种压力传感器都有其独特的特性，这些特性会影响其工作原理和最佳应用场景。
选择压力传感器时，请牢记以下六个标准：
- 应用和测量类型
- 压力范围
- 过程介质
- 温度范围和安装环境
- 精度
- 输出
如果您仍然不知道如何选择压力变送器，请联系我们的销售工程师。
如何使用压力变送器？
收到您订购的压力变送器后，即可开始使用。首先，请查阅制造商提供的使用说明书。根据 Sino-Inst 多年的经验，您可以按照以下步骤开始使用压力变送器：
- 确认参数：使用前，请确认压力变送器的型号、量程、输出类型（通常为 4-20 mA 电流输出或 0-10 V 电压输出）和工作电压是否符合您的应用要求。
- 检查外观：仔细检查变送器是否有物理损坏以及接口是否清洁。
- 安装位置：将 压力变送器安装 在需要测量的管道或容器上，确保安装牢固。通常，压力接口应垂直于地面。
- 连接电源和输出：根据压力变送器的说明，连接电源线和输出线。电流型变送器需要在控制回路中串联连接，电压型变送器需要在测量设备上并联连接。
- 零点校准：在无压力状态下进行零点校准，确保变送器在无负载时输出为 4 mA 或 0 V。
- 测试与调试：接通电源，逐渐增加压力。观察输出信号是否随压力线性变化。调整设置，直至变送器输出满足工作要求。
- 数据记录：记录不同压力下的输出电流或电压值。确保压力变送器能够准确反映整个工作范围内的压力变化。
- 定期校准：定期检查和校准压力变送器，以确保其在长期运行中的精度和稳定性。
压力传感器可以用来测量体积吗？
压力 传感器 不能直接测量体积。压力变送器用于测量介质压力。
但是，我们也可以通过压力变送器的测量结果间接计算体积。但这需要其他参数。
例如，在一个封闭的容器中，如果气体的温度能够保持恒定，那么测量气体的压力就可以用来计算气体的体积。这是基于玻意耳定律，该定律指出气体的压力与其体积成反比。
或者，在一些液体容器中，如果容器形状规则，我们可以计算容器的横截面积。然后通过测量容器底部的压力，我们可以计算液体的体积。我们的 体积记录仪 也支持这种转换。
我们的压力变送器市场和应用
小型压力变送器/传感器 – 低成本 – 高性能
压力传感器和压力开关有什么区别？
什么是齐平式隔膜压力传感器？何时使用？
天然气管道监测：压力-温度-流量
压力的类型：绝对压力、表压、密封表压和差压
静压传感器和变送器的特性及应用
压力传感器价格
压力传感器的价格受多种因素影响。
最大的区别在于您是可以使用标准的现成压力传感器，还是需要定制压力传感器。
对于现成的压力传感器，其价格主要受应用所需的精度影响。
通常情况下，精度越高，压力传感器的价格也越高。
延伸阅读：什么是压力传感器？
为您的应用选择合适的压力传感器
Sino-Inst 提供超过 20 种压力变送器。我们提供多种压力传感器供您选择，包括免费样品和付费样品。Sino-Inst 是一家全球知名的压力传感器制造商，总部位于中国。
Sino-Inst 通过成熟的经销网络销售产品，覆盖全球 30 多个国家和地区。压力传感器产品在欧洲、东南亚和中东地区广受欢迎。选择经过认证的供应商，您可以确保产品安全。我们拥有 ISO9001 和 ISO14001 认证。
