罗茨流量计又称伦巴流量计，是一种容积式流量计。用于测量液体流量的罗茨流量计称为液体罗茨流量计。气体罗茨流量计则用于测量气体流量。
罗茨流量计主要用于管道中液体流量的高精度连续或间歇测量。腰轮式流量计可以指示累计流量、瞬时流量、单次流量等。它还可以输出脉冲信号、4-20mA 或 1-5V 模拟信号、232、485 通信、4-20mA+HART、MODBUS 协议, 等。
Sino-Inst 提供多种用于流量测量的椭圆齿轮流量计。如有任何疑问，请联系我们的销售工程师。
液体罗茨流量计的特点
- 它具有重量轻、精度高（可达0.1-0.5级）、安装和使用简便等特点，是容积式流量计的典型产品之一。
- 该液体罗茨流量计采用德国BOPP&ReuthER和日本Oval的先进技术制造而成。
- 液体罗茨流量计可测量汽油、煤油、柴油和其他油品的流量，并通过变送器将流量数据远程传输至二级流量计。
- 液体罗茨流量计由两部分组成：外壳和计数器。客户可根据具体的测量介质选择合适的腰轮式流量计产品。
- 液体罗茨流量计可配备指针式计数器和电子数字显示计数器，可在现场显示或远程控制。
液体罗茨流量计规格
| 表头显示： | 指针累加、归零、脉冲输出、4-20mA 输出、LCD 显示屏、通讯输出 |
| 仪器型号： | LL-11 显示屏，12 显示屏加信号，13 信号输出，H 零点返回，T 高温，Y 液晶显示屏 |
| 测量介质： | 液体，各种油类 |
| 口径规格： | 15—150 |
| 流量测量 范围： | 0.25—250m3/h |
| 测量精度： | 0.5 级 0.2 级 |
| 被测介质温度： | -20℃～100℃，最高可达+200℃ |
| 工作压力： | 1.6MPa 2.5MPa 6.4MPa |
| 输出信号： | 脉冲，4-20mA |
| 通信类型： | RS485 |
| 电源： | DC12V—DC24V |
| 安装方法： | 法兰连接 |
| 防爆等级： | ExiaIIBT4 |
| 防护等级： | IP65 |
延伸阅读：液体涡轮流量计
流量范围（m³/h）
| 直径(mm) | 液体粘度 (mPa.s)2.0~150 | 液体粘度 (mPa.s)0.6~2.0 | 液体粘度(mPa.s)2.0~150 | 液体粘度(mPa.s)0.6~2.0 | 液体粘度(mPa.s)2.0~150 | 液体粘度(mPa.s)0.6~2.0 |
| 25 | 0.6~6 | 1.2~6 | 1.2~6 | 1.5~6 | 1.5~6 | 2~6 |
| 40 | 1.6~16 | 3.2~16 | 3.2~16 | 4~16 | 4~16 | 5~16 |
| 50 | 2.5~25 | 5~25 | 5~25 | 6~25 | 6~25 | 8~25 |
| 80 | 6~60 | 12~60 | 12~60 | 15~60 | 15~60 | 20~60 |
| 100 | 10~100 | 20~100 | 20~100 | 25~100 | 25~100 | 33~100 |
| 150 | 25~250 | 50~250 | 50~250 | 60~250 | 60~250 | 80~250 |
| 准确度等级 | 0.5 级 | 0.3 级 | 0.2 级 | |||
主要材料及额定压力如下：
| 型号 | 壳体、前盖、后盖 | 盖板 | 转子 | 轴 | 轴套 | 额定压力(MPa) |
| LL-AL | 铸铁 | 铸铁 | 铝合金 | 不锈钢 | 滚珠轴承 | 0.6、1.0、1.6 |
| LL-EL | 铸钢 | 铸钢 | 铝合金 | 不锈钢 | 滚珠轴承 | 2.5、4.0 |
| LL-LL | 铝合金 | 铸铁/不锈钢 | 铝合金 | 不锈钢 | 滚珠轴承 | 0.6、1.0、1.6 |
| 备注 | 特殊合同可根据具体情况专门设计。 | |||||
延伸阅读：液体质量流量控制器
| LL-AL铸铁腰轮流量计广泛用于 测量各种油品 和不会腐蚀铸铁材料的液体介质。 |
| LL-EL铸钢腰轮流量计用于 测量高压、低腐蚀性介质。 |
| LL-LL铸铝轻型腰轮流量计适用于测量 低粘度、低压、低腐蚀性（如水等）介质。 |
了解更多：液体流量计指南

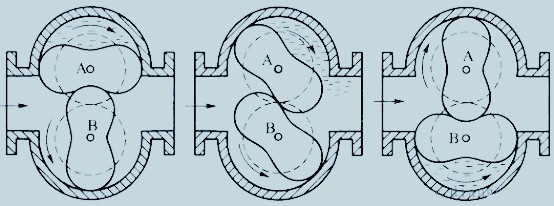

罗茨流量计的工作原理是什么？
罗茨流量计又称腰形流量计。其工作原理与 椭圆齿轮 流量计相同，结构也十分相似，只是转子的形状略有不同。
罗茨流量计的转子是一对无齿的腰形轮。旋转过程中，两个腰形轮并不直接接触，而是保持着很小的间隙。驱动力由位于壳体外部、与腰形轮同轴的啮合齿轮完成。与 椭圆齿轮流量计 相比，这具有明显的优势。
椭圆齿轮的啮合接触磨损较大，且极易受到被测流体清洁度的影响，容易损坏并降低测量精度。
罗茨流量计通过额外的驱动齿轮连接，因此在运行过程中测量元件之间没有接触。因此，运行过程中的磨损非常小，可以实现较高的测量精度，并能保证流量计部件的长期稳定运行。
根据工作状态，腰轮式流量计的结构可分为立式和卧式：
腰轮式流量计的结构包括一对腰轮和由两对腰轮以45°角排列而成的组合式腰轮。
组合式腰轮流量计运行平稳，可显著降低管道内的压力波动。
通常，大口径流量计采用立式或卧式组合式腰轮来减少或消除 流量测量 过程中管道振动引起的振动。
腰轮式流量计的转子线型设计更为合理，可用于测量含有微小颗粒的流体，也可用于气体和 液体的测量。它是一种近年来发展迅速、应用广泛的容积式流量计。
除了用于工业测量外，罗茨流量计还可用作标准流量计，用于 校准 其他类型的流量计。其精度可达±0.1%。
了解更多：容积式流量计技术
容积式流量计的类型
您可能感兴趣：
Sino-Inst，液体罗茨流量计制造商。例如：原油 流量计、柴油流量计、汽油流量计。
Sino-Inst 的液体罗茨流量计，中国制造，品质优良，价格实惠。我们的 流量测量 仪器广泛应用于中国、印度、巴基斯坦、美国等国家。
吴鹏出生于1980年，是一位备受尊敬且成就卓著的男性工程师，在自动化领域拥有丰富的经验。凭借20多年的行业经验，吴鹏在学术和工程领域都做出了卓越的贡献。
在其职业生涯中，吴鹏参与了许多国内外工程项目。他最著名的项目包括炼油厂智能控制系统的开发、石化厂尖端分布式控制系统的设计以及天然气管道控制算法的优化。
液位计|典型容积式流量计
