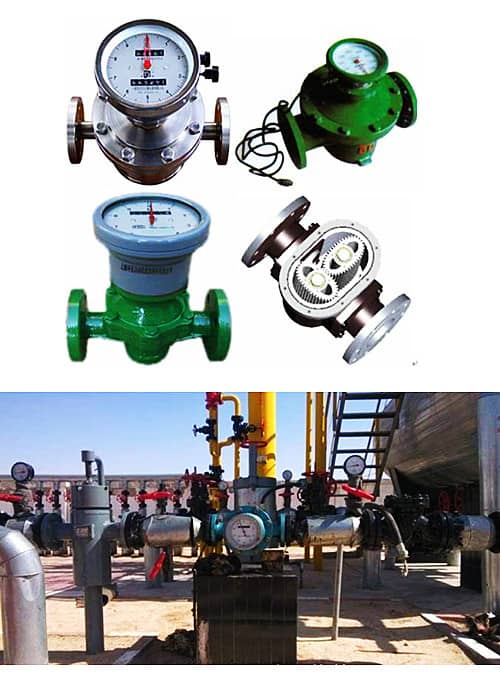

什么是容积式流量计？
容积式流量计（PD流量计）是唯一一种直接测量流经流量计的流体体积的流量测量技术。
高精度腔室内的旋转部件用于捕获流体。转子的转速与流量成正比。旋转是由流体流动引起的。机械式 流量计 依靠旋转来驱动磁耦合器或直接齿轮传动装置，该装置与机械计数器相连。在给定的流量计工况下，可以确定计量空间的容积。只需测量转子的旋转次数，即可获得流经流量计的流体的累计体积。
PD 流量计可分为椭圆齿轮 流量计、刮板流量计、双转子流量计、旋转活塞流量计、往复活塞流量计、圆盘流量计、液封旋转鼓流量计等。
PD流量计的特点
优点
- 测量精度高；
- 安装管道条件对测量精度无影响；
- 可用于测量高粘度液体；
- 量程宽；
- 直读式仪表无需外部能量即可直接获得累计值，总量清晰明了，操作简便。
缺点
- 结构复杂，体积庞大；
- 待测介质的类型、口径和工作状态相对有限；
- 不适用于高温和低温环境；
- 大多数仪器仅适用于洁净的单相流体；
- 会产生噪声和振动。
特色PD流量计
容积式流量计也称为正排量流量计。它主要由测量体和测量部分组成。测量体由壳体和动体（转子流量计的转子）组成。动体是核心部件，也是测量过程中的运动部件。动体与壳体形成的每个测量腔都是一个标准容积单位，用于测量待测流体的体积。
延伸阅读：流体流量计类型
测量部分实际上是一个转速或计数传感器。磁性材料嵌入在螺杆流量计的其中一个螺杆伸出的齿轮中。当螺杆旋转时，传感器可以通过磁效应识别螺杆的转速，并将其转换为标准脉冲信号或电流信号。这样，流量可以直接由二次仪表显示，或者由计算机采集和分析。
容积式流量计有很多种类型，可以根据不同的原理进行分类。通常，根据测量元件的结构，流量计可分为转子式、刮板式、旋转活塞式、往复活塞式和隔膜式。
其中，转子式流量计应用最为广泛。常见的齿轮式、螺杆式、腰轮式和蛋轮式流量计均属于转子式。
延伸阅读：容积式流量计技术
容积式流量计内部设计有一个一定容积的空间。流量计内部的转子在从入口流出的流体的压力作用下旋转。
随着转子的旋转，流体从入口流向出口。此时，在转子旋转的过程中，转子与流量计壳体之间会形成一个一定容积的空间。流体随着转子的旋转填充该空间，并持续地被送至出口。
如果预先设定了该空间的容积，则可以通过测量转子的旋转次数来计算空间容积，从而得出流经该空间的流体体积。
延伸阅读：液体质量流量控制器
容积式流量计这种固定排量流量测量方法可以追溯到18世纪，并在20世纪30年代进入了广泛的商业应用阶段。
近年来，在一些工业化国家，容积式流量计的销量占比已超过20%。在我国，这一比例也约为20%。它主要用于石油介质的计量。
但由于其计量精度高，近年来，容积式流量计的应用迅速扩展到化工、食品、医疗等行业，用于精确测量高价介质的总量和流量。
在石油计量方面，已经制定了使用容积式流量计的计量系统的国际标准 (ISO/DIS 2714)。此外，高精度、长期性能保持性和高重复性的容积式流量计也被用作工业流量测量、工业仪器校准和校准的标准仪器。
简而言之，由于容积式流量计精度高，常用于测量相对昂贵的介质的流量。它可以测量高粘度介质，因此通常用于石油、化工、冶金等行业的高粘度液体流量测量。
延伸阅读：如何选择高粘度流量计？
当然，容积式流量计也适用于测量低粘度液体介质。此外，容积式流量计还可以测量气体。同时，容积式流量计的安装不需要前后直管段。
延伸阅读：液体涡轮流量计
该 卫生级容积式流量计 采用不锈钢材质，并通过三卡箍快速连接。可用于测量食品工业中的粘稠液体，例如甜味剂、食用油、棕榈油、蜂蜜、油脂、牛油、糖浆、糖蜜等。
延伸阅读：柴油、船用燃料、工业用油的燃油流量计
延伸阅读：机械式油流量计
容积式流量计的选择
延伸阅读：柴油流量计指南及选型
Sino-Inst，PD流量计制造商。例如：原油流量计、柴油流量计、汽油流量计。
Sino-Inst 的PD流量计，中国制造，品质优良，价格实惠。我们的流量测量仪器广泛应用于中国、印度、巴基斯坦、美国等国家。
延伸阅读：液压油流量测量解决方案。
