4-20mA压力变送器是工业过程控制中最常用的变送器之一。在工业过程控制中，压力的测量和控制一直是一个非常重要的参数。4-20mA输出的压力变送器因其自身具有的诸多特点而被广泛应用，例如：抗干扰性能好、接线简单少等。
Sino-Inst 根据客户在安装和使用此类压力变送器过程中经常遇到的问题，整理出了相应的解决方案。特别指出，本文旨在解决4-20mA输出压力变送器使用过程中遇到的常见问题。
特色4-20mA 压力变送器出售

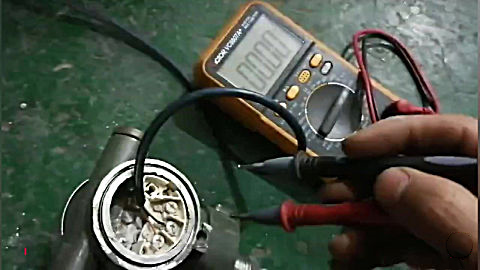

检查压力变送器是否正常工作时，我们最常用的工具是万用表。确认压力变送器的输出类型（常见类型为 4-20 mA 电流型和 0-10V 电压型）、工作电压及其他参数后，即可开始操作。
1. 压力检测
对于电流输出型（4-20 mA）：将万用表设置为电流测量模式，并串联连接到压力变送器的输出回路。
对于电压输出型（0-10V）：将万用表设置为电压测量模式，并并联连接到压力变送器输出端的两端。
接通电源，记录万用表读数。
对于 4-20 mA 输出的变送器：无压力输入时，应显示接近 4 mA 的电流；最大压力输入时，应显示约 20 mA 的电流。
对于输出电压为 0-10V 的变送器：当无压力输入时，应显示接近 0V 的电压；当输入最大压力时，应显示接近 10V 的电压。

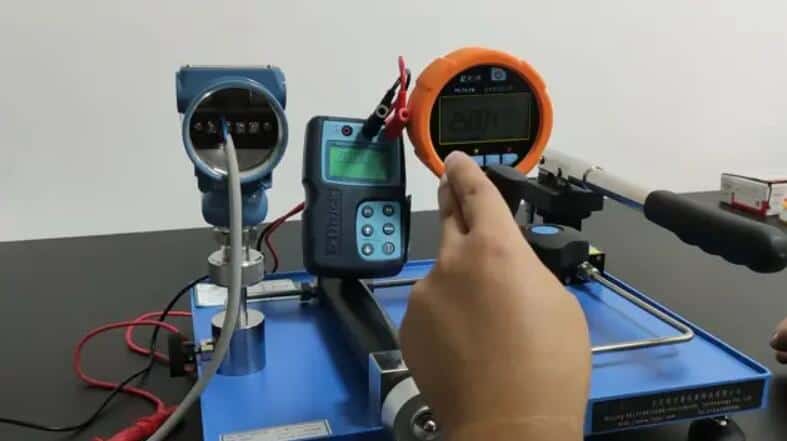

通过以上方法，基本可以检测出变送器的状态。如果需要精确检测，则需要使用标准压力源。对传感器施加压力，并根据压力和输出信号的变化校准变送器。在条件允许的情况下，还可以对相关参数进行温度检测。
2. 零点检测
使用万用表的电压档检测变送器在无压力输入时的零点输出。该输出通常为毫伏级电压。如果超出传感器的技术规格，则表示变送器的零点偏差超出范围。
3.桥路检测
主要用于检测变送器电路是否正确，通常为惠斯通全桥电路。使用万用表的欧姆档测量输入端之间的阻抗和输出端之间的阻抗。这两个阻抗分别是压力传感器的输入阻抗和输出阻抗。如果阻抗为无穷大，则桥式电路开路。这意味着变送器存在问题或引脚定义不正确。
4-20mA压力变送器故障排除
1. 压力变送器无输出且无显示
延伸阅读：电阻式压力传感器
2. 压力变送器输出电流≥20mA
3. 变送器输出≤4mA
4. 压力显示/输出信号不正确且存在误差
延伸阅读：智能压力变送器
5.压力控制系统无法连接
压力指示仪表的输入为 4~20mA，变送器的输出信号可直接连接。
如果压力指示仪表的输入为 1~5V，则必须在压力指示仪表的输入端连接一个精度为 1/1000 或以上、阻值为 250Ω 的电阻，然后再连接到变送器的输入端。
无论选择哪种 压力变送器 ，其输出信号（例如 4-20mA）均可与 无纸记录仪连接，实现多通道压力信号监测。
6. 记录仪无记录
当多点纸质记录仪无记录时，如果输入端开路，则：
- 无法承载其他负载；
- 当无记录时，请使用输入阻抗≤250Ω的另一台记录仪。
7. 管道温度过高
如果管道温度过高，请加装缓冲管以散热。使用前最好在缓冲管中加入一些冷水，以防止过热蒸汽直接冲击传感器，从而损坏传感器或缩短其使用寿命。
了解更多：压力传感器应用 – 特色行业应用
8. 4-20mA压力变送器安装问题
在蒸汽流量测量中，蒸汽主要分为两类：一类是外部蒸汽，另一类是锅炉过热蒸汽。
外部蒸汽是经过减压和放热后的蒸汽，温度不高，且混入了大量水，需要根据用户需求进行调节。
在实际流量测量过程中，有时流量过大，有时流量过小，稳定性很差，经常需要排污。每次排污后，变送器的测量精度都会受到影响。压力导管的所有接头处均存在蒸汽泄漏。
在测量过热蒸汽时，发现的最大问题是，有时机器停机后，重新启动后流量读数会偏离，导致测量不准确。有时停机后仍会显示少量流量。
通常情况下，变送器的安装位置低于测量管道。但在实际安装中，冷凝水箱和外部蒸汽流量变送器均高于测量管，而从 节流装置 向下铺设至少1米的压力导管又过短。
锅炉过热蒸汽流量也存在冷凝水箱与测量管高度不一致的问题。这导致冷凝水高度不平衡，进而产生静压差。
9. 压力导管堵塞问题
在压力测量中，有时指示压力不会随运行条件变化。打开排污阀后，只有少量污水流出，没有水流出。这是因为水质或 压缩空气中会含有少量浮尘，这些浮尘会随水流进入压力导管并沉淀。长时间运行后，压力导管壁会受到腐蚀和污垢堆积，最终导致堵塞。
10. 4-20mA压力变送器设备自身故障
在润滑油压力测量中，由于润滑油压力信号参与停机联锁控制，润滑油压力变送器测得的信号被传输到计算机，一方面进行显示，另一方面由程序进行比对。当压力低于0.06MPa时，会发出缺油停机信号。
从润滑油压力信号趋势图可以看出，压力呈直线瞬时下降，导致跳闸。经检查发现，变送器内部模块损坏。虽然该变送器每年都进行定期校准，并在校准合格后投入生产使用。
变送器运行数年后，其精度、灵敏度、稳定性等性能指标会逐渐下降，内部隔膜和集成模块也会损坏并出现故障。
11. 存在干扰问题
在测量空压机排气压力时，排气压力信号波动较大。经变送器验证，其精度符合要求，排除了变送器本身的故障。
检查压力导管和接头是否损坏或泄漏，信号电缆连接是否良好。
但是，电缆方向是通过高端配线间旁边的电缆桥引入控制室的，周围存在较多的电磁干扰。
