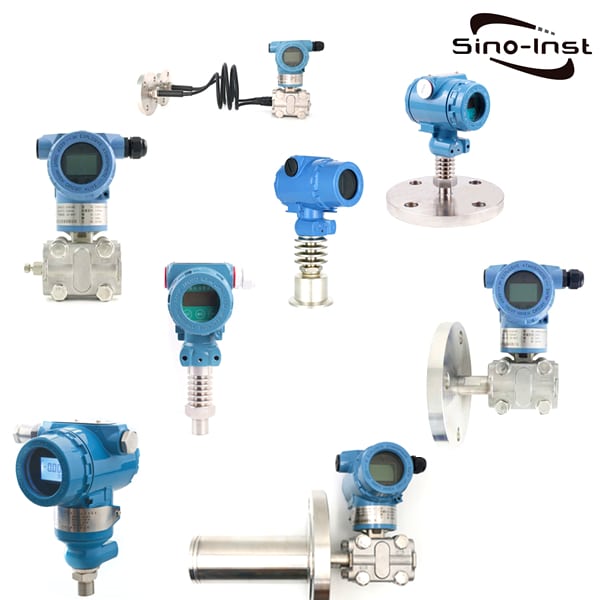

用于过程压力测量、监测和控制的工业压力变送器。
工业压力变送器是一种带有电信号输出的传感器，用于远程指示压力。过程变送器与普通压力传感器的区别在于其更强大的功能。
它们配备集成显示屏，测量精度高，测量范围可自由扩展。通信采用数字信号，并具备防水和防爆认证。通过与隔膜密封件连接，它们能够适应极其严苛的工作环境。是原始设备制造商 (OEM)、过程控制应用、水处理和工业压力应用的理想之选。
Sino-Inst提供多种用于工业压力测量的压力传感器。如有任何疑问，请联系我们的销售工程师。
特色工业压力变送器

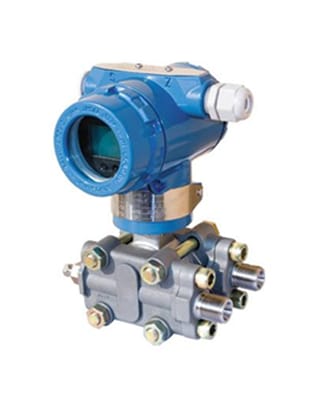

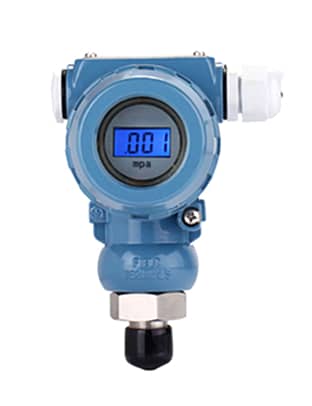

表压变送器将过程压力与当地环境气压进行比较。表压变送器设有端口，可实时采样环境气压。
表压变送器将过程压力与当地环境气压进行比较。表压变送器设有用于实时采样环境气压的端口。

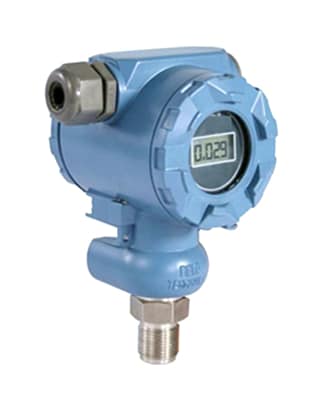

防爆型压力变送器，或称防爆型压力传感器，配有防爆外壳。
适用于危险区域应用。

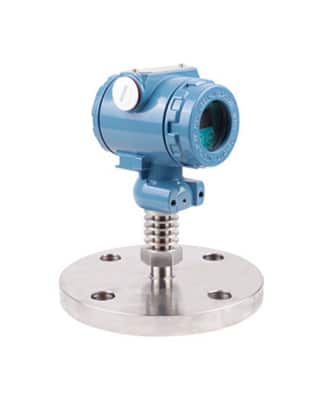

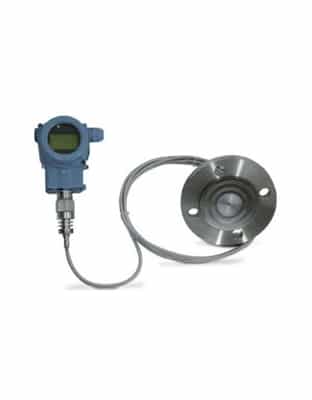

当过程介质不应与测量仪器的受压部件接触时，通常使用隔膜密封式压力变送器进行压力测量。
Sino-Inst 还提供工业压力变送器的维修服务，例如 WIKA、罗斯蒙特等品牌的压力变送器。
什么是智能压力变送器？
数字智能压力变送器是一种配备12位或更高位微处理器的压力传感器。智能压力变送器是基于微处理器的高性能变送器，具有灵活性、压力校准和输出以及自动补偿功能。
智能压力变送器也称为智能压力变送器。
智能工业压力变送器由两部分组成：智能传感器和智能电子板。
智能传感器部分包括：电容式传感器、测量膜片检测电路、温度传感器和温度补偿电路。
智能电子板包括：微电脑控制器和外围电路，完成压力信号到4～20mA直流信号的转换。
智能工业压力变送器用于测量液体、气体或蒸汽的压力，并将压力信号转换为4～20mA直流信号输出。中电仪器生产的智能压力变送器可与HART通信器通信。它广泛应用于工业管道中弱腐蚀性液体、气体和蒸汽的测量和控制系统。
工业压力变送器工作原理
扩散硅压力变送器的原理及应用
被测介质的压力直接作用于传感器的隔膜（不锈钢或陶瓷），导致隔膜产生与介质压力成正比的微小位移，传感器的电阻值随之改变。电子电路检测到这种变化，并将其转换输出与该压力对应的标准测量信号。
电容式压力变送器原理
电容式压力变送器主要由电容传感器和电路板组成。传感器实现压力-电容转换。电路板将电容值转换为两线制4-20mA信号。
当过程压力从测量腔两侧（或一侧）施加到隔离膜片上时，压力会通过硅油填充液传递到腔体的中心膜片。中心膜片是带有张紧边缘的膜片。
在压力作用下，会产生相应的位移。该位移会引起差分电容的变化！
经过电路板的调节、振荡和放大，最终转换为4-20mA信号输出！输出电流与过程压力成正比！
压力变送器的类型
根据被测压力的类型：
压力变送器类型包括表压、绝对压力和差压。表压是指相对于大气压而言，小于或大于大气压的压力。绝对压力以绝对零度压力为参考，高于绝对压力。差压是指两个压力之间的差值。
根据工业压力变送器的工作原理：
- 应变式压力传感器
- 电容式压力传感器
- 电位式压力传感器
- 谐振线式压力传感器
压力传感器的电输出
压力变送器通常提供三种类型的电输出：毫伏级、放大电压级和 4-20mA。以下是各种输出类型及其最佳应用场景的概述。
延伸阅读 4-20mA压力传感器接线图
毫伏输出压力传感器
毫伏级输出的压力传感器通常是最经济的选择。毫伏级传感器的标称输出电压约为 30mV。实际输出电压与压力传感器的输入功率或激励强度成正比。如果激励强度波动，输出电压也会随之改变。
由于输出电压对激励强度有这种依赖性，建议使用稳压电源。由于输出信号非常微弱，因此不应将传感器放置在电噪声较大的环境中。此外，传感器与读数仪器之间的距离也应保持相对较短。
电压输出压力传感器
电压输出型传感器内置信号调理功能，可提供比毫伏型传感器更高的输出。其输出通常为 0-5Vdc 或 0-10Vdc。虽然具体情况因型号而异，但传感器的输出通常并非直接取决于激励信号。这意味着，只要稳压电源的功率在规定的范围内，通常就足够了。由于其输出电平较高，这些传感器不像毫伏型传感器那样容易受到电噪声的影响，因此可以应用于更多工业环境。
4-20 mA 输出压力传感器
这类传感器也称为压力变送器。由于 4-20mA 信号受信号线中的电噪声和电阻的影响最小，因此最适合用于远距离传输信号。这类传感器通常用于导线长度超过 1000 英尺（约 305 米）的应用场合。
压力变送器的工业应用
压力变送器主要应用于以下领域：
- 石油、石化、化工行业。与节流装置配合使用，可实现精确的流量测量和控制。测量管道和储罐中的压力和液位。
- 电力、城市燃气等行业以及其他需要高稳定性、高精度测量的企业和企业。
- 制浆造纸行业用于需要耐化学腐蚀液体的场所。
- 钢铁、有色金属和陶瓷行业用于炉膛压力测量以及其他需要高稳定性、高精度测量的场所。它们也用于需要在严格控制（温度、湿度等）条件下进行稳定测量的场所。
- 机械制造和船舶制造行业用于对测量稳定性要求极高的场所。
延伸阅读：用于液位测量的静水压力。
压力变送器、压力传感器和压力转换器
压力传感器是一种能够感知压力信号并根据特定规则将其转换为可用输出电信号的装置。
压力传感器通常由压力敏感元件和信号处理单元组成。根据不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝对压力传感器。压力传感器是压力变送器的核心部件。
在转换器中，薄膜或压阻式压力传感器安装在过程连接处。传感器将压力转换为模拟电子输出信号，通常为毫伏/伏输出。这些信号未经线性化或温度补偿。
压力变送器具有额外的电路，用于对来自传感器的信号进行线性化、补偿和放大。不同的信号类型通常为电压信号（例如，0至5伏或0至10伏）、毫安信号（例如，4至20毫安）或数字信号。然后，仪器可以将信号传输到远程接收器。
如果您仍然不知道如何选择合适的压力变送器，请随时联系我们的销售工程师。我们将为您提供最佳的压力测量和控制解决方案。
压力变送器故障排除指南
出现这种情况时，您应该考虑以下几点：压力源本身是否稳定？仪器或压力传感器的抗干扰能力如何？传感器接线是否正常？传感器本身是否振动导致故障？电源极性是否接反？
检查压力变量的程度；进行 4-20mA 输出调整。
检查变送器的电源电压、校准设备和设定值（4mA 和 20mA 点）。检查压力接口是否泄漏或堵塞。检查接线方式和电源。如果正常，检查传感器输出是否为零。或者进行简单的加压操作，观察输出是否变化。如果输出发生变化，则说明传感器未损坏。
检查压力传递是否受阻；检查校准设备并调整传感器；检查车辆阻尼和电动势干扰。
