电阻温度检测器 (RTD) 和热电偶之间有什么区别？RTD 和热电偶都是用于测量温度（例如华氏度和开尔文温度）的传感器。这些设备应用广泛，因此人们常常面临在 RTD 和热电偶之间进行选择的难题。每种温度传感器都有其自身的优缺点，使其适用于特定的条件和环境。
什么是RTD？
RTD由金属丝（通常是铜或铂丝）制成，对电流流动具有电阻。RTD的电阻值会随温度变化而变化，因此可用于测量温度。RTD的电阻值与温度呈线性关系，因此比 热电偶 更精确。此外，RTD受电磁场的影响也比热电偶小。

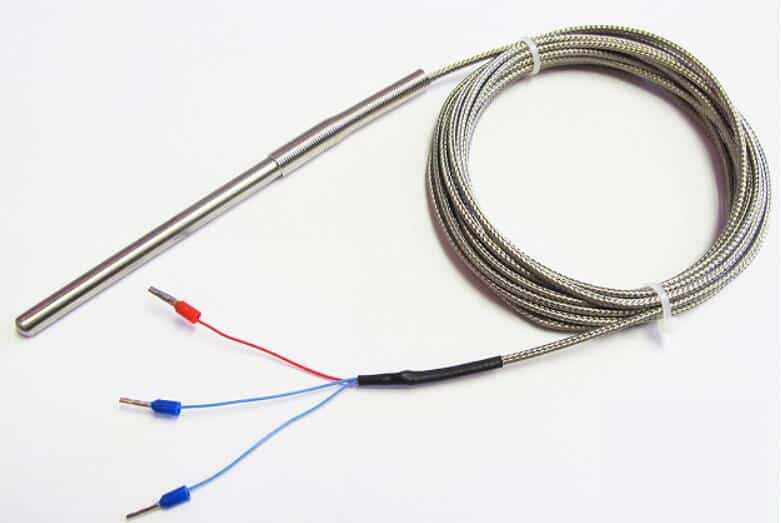

RTD工作原理
RTD的英文全称是“Resistance Temperature Detector”（电阻温度检测器），因此更准确地说，应该翻译为“电阻温度检测器”。
RTD是一种特殊的电阻器，其电阻值随温度升高而增大，随温度降低而减小。在工业领域，RTD的这一特性被用于温度测量，因此也常被称为 “热阻”。
并非所有金属都适合制造RTD。符合此特性的材料需要满足以下要求：
- 金属的电阻值与温度变化能量呈线性关系；
- 这种金属对温度变化更敏感，即单位温度变化引起的电阻变化（温度系数）相对较大；
- 这种金属能抵抗温度变化引起的疲劳，具有良好的耐久性；
满足这些要求的金属并不多。常用的热电阻材料有：铂（Pt）、镍（Ni）和铜（Cu）。
以铂热电阻为例，根据电阻值的不同，可分为 Pt50、Pt100、Pt200、Pt500 和 Pt1000。
名称中的数字表示热电阻在 0°C 时的电阻值。
例如：Pt100，表示传感器在 0°C 时的电阻值为 100Ω。
而 Pt1000，则表示传感器在 0°C 时的电阻值为 1000Ω。
RTD热敏电阻在不同温度下的阻值可近似表示为：R=R0(1+αT)。
其中：
1) R0 表示RTD在0℃时的阻值；
2) α称为温度系数，表示单位温度下电阻的变化量；
3) T表示测量温度，单位为℃；
根据RTD热敏电阻的引线数量，RTD可分为两线制、三线制和四线制。
两线制RTD的引线是将电阻两端的两根导线直接引出至温度测量模块。温度测量模块采用电桥原理，RTD作为电桥的一臂进行测量。
三线制RTD可以很大程度上消除传感器引线本身对测量结果的影响，与两线制系统相比，检测精度显著提高。
电阻式温度检测器的优点：
无需补偿线，价格低廉；
可远距离传输电信号；
灵敏度高，稳定性强；
互换性好，精度高。
热阻式温度检测器的缺点：
虽然热阻式温度检测器在工业领域应用广泛，但需要电源激励。
无法瞬时测量温度变化。
温度测量范围有限，应用范围也受到限制。
什么是热电偶？
热电偶由两种不同的金属组成，这两种金属在传感器端连接在一起。这两种金属的连接处会产生一个电压，该电压与连接点和测量点之间的温差成正比。热电偶比热电阻 (RTD) 更便宜，并且可以测量更宽的温度范围。此外，它们对温度变化的响应速度也更快。

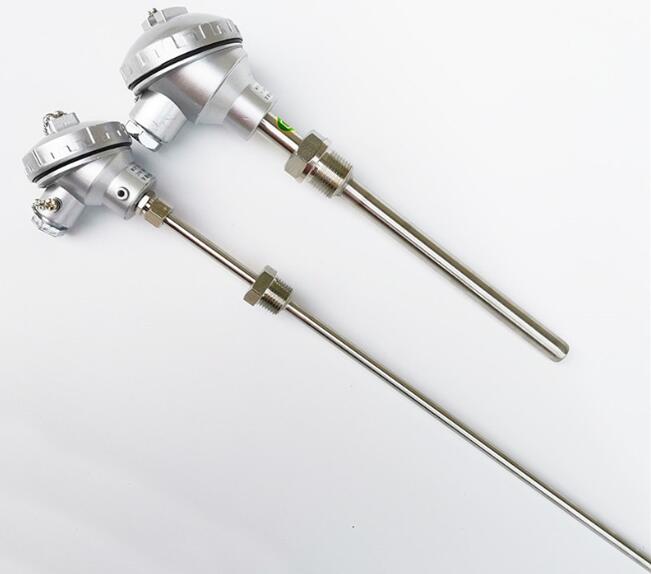

热电偶工作原理
热电偶是一种温度传感元件。它将温度信号转换为热电动势信号，并通过电学仪器将其转换为被测介质的温度。
热电偶 测温的基本原理是：两个成分不同的均质导体构成一个闭合回路。当回路两端存在温度梯度时，电流会流过回路。此时，回路两端之间存在塞贝克电动势——即热电动势。这就是所谓的塞贝克效应。
这两个成分不同的均质导体是热电极，温度较高的一端是工作端，温度较低的一端是自由端。自由端通常保持恒温。
根据热电动势与温度的函数关系，可以制作热电偶刻度表。刻度表是在自由端温度为0℃的条件下获得的。不同的热电偶刻度不同。
当在热电偶回路中插入第三种金属材料时……只要材料两端的温度相同，热电偶产生的热电势就会保持不变，也就是说，它不受第三种金属接入回路的影响。
因此，在测量热电偶温度时，可以连接测量仪器。测量热电动势后，即可得知被测介质的温度。
热电偶的优势：
- 测量精度高：热电偶与被测物体直接接触，不受中间介质的影响。
- 热响应速度快：热电偶对温度变化非常敏感。
- 测量范围广：热电偶可连续测量-40℃至+1600℃的温度。
- 性能可靠，机械强度高。
- 使用寿命长，安装简便。
热电偶的类型和结构
热电偶的类型：热电偶包括K型（镍-铬-镍-硅）、N型（镍-铬-硅-镍-硅-镁）、E型（镍-铬-铜-镍）、J型（铁-铜-镍）、T型（铜-铜-镍）、S型（铂-铑10-铂）、R型（铂-铑13-铂）、B型（铂-铑30-铂-铑6）等。
热电偶的结构形式：热电偶的基本结构由热电极、绝缘材料和保护管组成。可与显示仪器、记录仪器或计算机等配套使用。在现场应用中，根据环境和被测介质等各种因素，开发了适用于不同环境的热电偶。
常见问题
结论：应该选择哪种？
这实际上取决于具体的应用场景以及您更看重的是精度还是速度。如果您需要测量极高或极低的温度，热电偶是更好的选择。如果您需要更高的精度，那么热电阻 (RTD) 才是最佳选择。
了解更多：什么是 0-10V 信号输出？

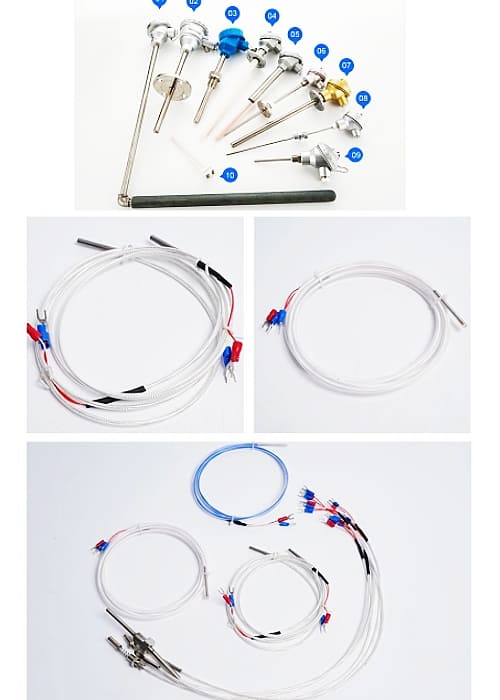

温度测量解决方案
