压力传感器的工作原理是什么？
压力传感器的工作原理是将压力转换为模拟电信号。
蒸汽时代，对压力测量仪器的需求不断增长。
压力传感技术最初诞生时，它们是机械式的，使用波登管压力表来移动指针，并直观地显示压力。
如今，我们使用压力传感器和压力开关以电子方式测量压力。

电容式压力传感器通常使用薄膜片作为电容器的极板。施加的压力会导致膜片变形，从而改变电容。

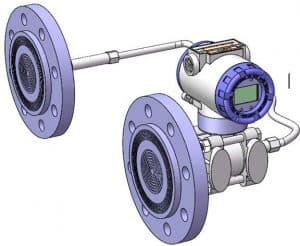

你也许喜欢： 隔膜密封压力/差压变送器
这种变化可能是线性的，也可能不是，通常在50-100 pF的总电容中约为几皮法拉。
电容的变化可用于控制振荡器的频率或改变交流信号通过网络的耦合。
用于信号调理的电子元件应靠近传感元件，以防止杂散电容引起的误差。
阅读更多： 电容式压力传感器 什么是电容式压力传感器？它是如何工作的？

压力测量可以确定一系列不同的值，
具体取决于压力是相对于大气压力、
真空条件还是其他测量因素。
压力传感器 是一种可以设计和配置用于检测这些变量压力的仪器。
绝对压力传感器用于测量相对于真空的压力，
其设计中传感器内部封装有参考真空。
这些传感器也可以测量大气压力。
同样，表压传感器检测相对于大气压力的值，
并且该设备的一部分通常暴露在环境条件下。
该设备可用于测量血压。
有关表压和绝对压力之间差异的更多信息。
阅读更多： 绝对压力与表压e.

压力传感器通常安装在压力阀后方。需要拆卸压力传感器时，只需关闭压力阀即可。
购买压力变送器时，制造商会建议配置阀块。或者根据测量情况，安装导压管。这可以方便压力变送器的安装和拆卸，同时确保管道的连续流动。

压力传感器常用的检测方法有3种，希望对您有所帮助。
压力测试。检测方法是给传感器通电。用嘴吹一下压力传感器的气孔。用万用表的电压档检测传感器输出端的电压变化。如果压力传感器的相对灵敏度较高，这个变化量会比较大。如果完全没有变化，则需要使用气压源施加压力。
通过以上方法，基本可以检测出传感器的状态。如果需要进行精确的测试，则需要一个标准的压力源。给传感器施加压力，并根据压力和输出信号的变化对传感器进行校准。在条件允许的情况下，还可以进行相关参数的温度检测。
零点检测。用万用表的电压档检测传感器在无压力状态下的零点输出。这个输出一般是mV级的电压。如果超过了传感器的技术指标，则说明传感器的零点偏差超出了范围。
电桥检测。主要检测传感器电路是否正确。传感器电路一般为惠斯通全桥电路。使用万用表的欧姆档，测量输入端之间的阻抗和输出端之间的阻抗。这两个阻抗就是压力传感器的输入阻抗和输出阻抗。如果阻抗无穷大，则表示电桥断路。这意味着传感器存在问题。

压力开关：
当系统压力高于或低于额定安全压力时，传感器内的阀瞬间动作。通过连接导杆，推动开关连接器闭合或断开。当压力下降或上升到额定恢复值时，阀瓣瞬间复位。开关自动复位。或者简单地说，当测量压力超过额定值时，弹性元件的自由端发生位移。直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制测量压力的目的。压力开关中使用的弹性元件包括单圈弹簧管、膜片、膜片盒和波纹管。
压力变送器：
当压力信号作用于传感器时，压力传感器将压力信号转换成电信号，经差分放大器和输出放大器放大，最终将V/A电压和电流转换成与被测介质（液体）液位压力成线性对应的4-20mA标准电流输出信号。
