用于空气和非腐蚀性气体低压测量的低压传感器。

用于空气和非腐蚀性气体低压测量的低压传感器。

低压传感器也称为低压变送器。Sino-Inst 提供高精度低压压力传感器。可测量 0 ～ 2.5kPa 至 0 ～ 30kPa。低压传感器将测得的压力转换成精确的电信号。该过程通过高性能放大器电路实现。该产品的独特设计使其在环境抵抗力方面独树一帜。受温度变化的影响较小。抗振具有良好的长期稳定性。低压传感器适用于以下应用：液位。洪水预警。废水。洁净室。以及明渠流量应用。

Sino-Inst 提供多种用于工业压力测量的低压传感器。如有任何疑问，请联系我们的销售工程师。

Contact Us

简介

Sino-Inst SI-303系列高精度低压压力变送器采用国际知名品牌传感器，通过高性能放大电路将被测压力转换成精确的电信号。

该产品独特的设计使其具有抗环境影响的独特性能。受温度变化影响小。抗振动，长期稳定性好。极其适用于工程设备、工厂自动化控制等领域。

低压变送器特点

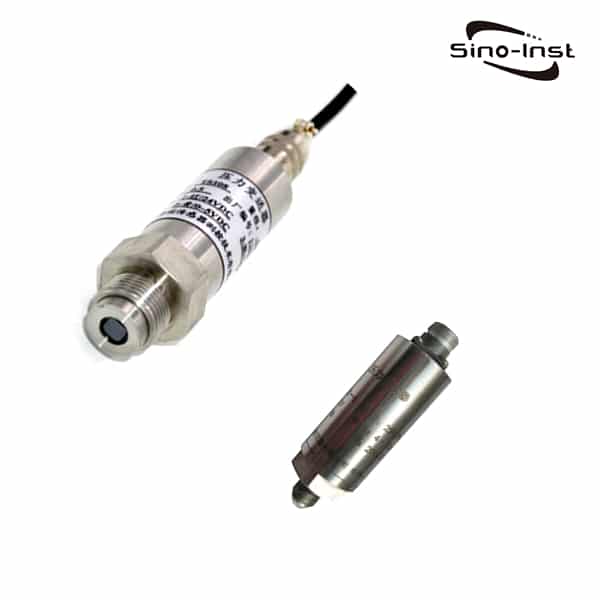

SI-303 Low Pressure Transducer 1
SI-303 低压变送器
  • 低量程、高动态频率响应；
  • 全不锈钢外壳，防腐性能优异；
  • 先进的温度数字补偿功能，工作温度范围宽；
  • 采用压阻式扩散硅芯片，固有频率高于压电式动态压力传感器（固有频率可达400kHz）；
  • 信噪比高，分辨率高，抗干扰能力强；
  • 体积小，重量轻，种类齐全，性价比高；
  • 适用于高端测量行业，如化工爆炸实验、水利工程、气动实验等。

SI-303 低压变送器参数

测量介质无腐蚀、无尘、干燥气体
测量范围     0 ～ 2.5kPa to 0 ～ 30kPa
过载压力范围的1.5倍
输出信号          4 ～ 20mADC (两线制)
0 ～ 5VDC, 1 ～ 5VDC (三线制)
输入电压范围16 VDC ～ 32VDC (常压）
标准输入电压24VDC (常压)
相应时间1.0ms
工作温度         -20 ℃ ～ + 85 ℃
补偿温度0 ～ 70 ℃
相对湿度      0 ～ 100% (非冷凝)
负载电阻       (4～20mA)：R = (U-16) /0.02-RD
其中：U为电源电压，RD为电缆内阻
线性、滞后和重复性误差之和± 0.2% FS (常规值)
± 0.4% FS (最大值)
电源影响小于输出范围的0.02%/V
零点漂移± 1.5% FS (± 0.2% 级), ± 2% FS (± 0.4% 级)
满程温度漂移± 1.5% FS (± 0.2% 级), ± 2% FS (± 0.4% 级)
长期稳定性± 0.25% FS / 年
分辨率无限，仅受输出噪声限制
外壳材质       不锈钢
过程接口M20 × 1.5，M12 × 1
或根据用户需求特殊生产
接线方式直接出线，航空插头，赫斯曼插头
电气参数（电压输出型）：电路：3线
电源：24VDC
输出：0～5VDC或1～5VDC
电气参数（电流输出型）：电路：两线
电源：24VDC
输出：4-20mA

了解更多： 常见压力单位

低压变送器应

什么是低压变送器？

低压变送器 是一款基于压阻式压力传感器的压力变送器。低压变送器适用于空气和非腐蚀性气体的低压测量。

低压变送器适用于测量低液位表压、差压和绝对压力。低压变送器配备 4-20mA电流输出，可以测量低于 1 bar（15 psi、400 inWG 或 1000 mbar）的低压。

低压变送器用于测量建筑物内的空气通风压力，以及两个不同位置之间的微小压差。例如，洁净室和实验室等需要防止空气污染的场所。测量微小压力值需要低压量程。通常用于测量两个位置之间空气流动的情况。

办公室和工厂建筑的通风和排气监控需要低量程压力测量。在楼宇管理应用中，大空间内的空气流动会导致气压发生非常微小的变化。因此，需要使用高灵敏度的测量设备，这些设备可以设置为以英寸水柱、毫巴、百帕或帕斯卡为单位进行读数。

了解更多：气体压力变送器-用于测量气体压力的传感器

低压压力变送器怎样工作？

低压压力变送器采用半导体压阻效应和微加工技术。

在单晶硅片上，采用光刻、扩散等半导体工艺制作惠斯通电桥。

当受到外力时，会产生微应变，电桥失去平衡，信号经高性能放大电路处理，使产品具有高精度、高重复性、高可靠性等优点。

电路和核心部件均密封在不锈钢外壳中，并设计了多种安装接口。

对于极低压力，还有其他基于其他原理的变送器可供选择，包括皮拉尼真空计、热电偶和电离真空计。

前两种技术基于低压环境中加热丝的散热速率。这种散热速率取决于单位体积内的气体分子数量。

  • 皮拉尼真空计 ——该真空计通过测量灯丝电阻来计算灯丝温度。电阻测量借助惠斯通电桥电路进行。电阻与施加压力之间的关系是高度非线性的。
  • 热电偶 – 在这种类型的压力传感器中，热电偶连接到加热灯丝上以测量其温度。热电偶中的参考温度为室温。热电偶的电压输出随气体压力呈非线性变化。
  • 电离计——它非常适合测量10-3大气压至10-13大气压范围内的极小压力。在这种测量中，待测气体在加热丝的作用下发生电离。在电离区域的两个电极之间测量电流，电流大小取决于气体压力，因为单位体积内的离子数量取决于气体压力。

Q&A

压力传感器的作用是什么？

压力传感器是一种用于测量气体或液体压力的装置。压力表示阻止流体膨胀所需的力，通常以单位面积上的力来表示。压力传感器通常充当换能器；它会根据施加的压力产生信号。就本文而言，这种信号是电信号。

三线压力传感器如何工作？

三线制：三线制传感器是电源正极和信号输出正极分开，但共用一个COM端。
电源正极用一根线，信号输出正极用一根线。电源负极和信号负极共用一根线。它的电源多为24vdc，输出信号为4-20ma.dc，负载电阻为250ω或0-10ma.dc，负载电阻为0-1.5kω。有的也有ma、mv信号，但负载电阻或输入电阻随输出电路形式而变化。
三线制的名称是在二线制变送器诞生之后才出现的，这是电子放大器在仪表中大量应用的结果。放大的本质是一个能量转换过程，与电源密不可分。所以最先出现的是四线制变送器；也就是说，两根线负责供电，另外两根线负责输出放大信号（例如电压、电流等）。
三线制 4-20mA 压力变送器如何电气连接？
传感器连接示例：
电压输入 +（电源正极）
电流输出 +（信号正极）
电压输入（负极）/ 电流输出（电源负极）
Connecting a 3 wire pressure transmitter

如何连接压力传感器？

压力传感器一般有两线制、三线制、四线制，也有五线制的。
压力传感器两线制比较简单，一般客户都知道怎么接。一根线接电源正极，另一根线是信号线，通过仪表连接到电源负极。这是最简单的。在三线制的基础上加了一根线，这根线直接连接到电源负极，比两线制稍微麻烦一些。
四线制压力传感器必须有两个电源输入端和另外两个信号输出端。四线制大多数是电压输出，而不是4-20mA输出。4-20mA的叫压力变送器，大多数都是两线制的。
有些压力传感器的信号输出没有经过放大，满量程输出只有几十毫伏。有些压力传感器内部有放大电路，满量程输出为0~2V。
至于显示仪表怎么接，要看仪表的量程。如果有兼容输出信号的档位，可以直接测量，否则需要加信号调整电路。五线制压力传感器和四线制区别不大，市面上五线制的传感器比较少。
压力变送器电气连接

Industrial Pressure Sensors
https://scsino-inst.com/industrial-process-pressure-transmitters

Sino-Inst 提供 10 多种低压传感器。

其中大约50%是4-20ma低压传感器。40%是差压表。而20%是隔膜密封压力变送器。20%是4-20ma差压变送器。

我们提供多种低压传感器选项。我们也提供免费样品和付费样品。

Sino-Inst是一家全球知名的低压传感器供应商和制造商，总部位于中国。

最大的供应国是中国大陆，占低压传感器供应总量的 100%。

Sino-Inst通过成熟的分销网络销售产品，覆盖美国 50 个州和全球 30 个国家。

低压传感器产品在国内市场、东南亚和中东地区最受欢迎。

您可以通过选择获得 ISO9001 和 ISO14001 认证的供应商来确保产品安全。
