陶瓷压力传感器是采用精制陶瓷基体，由厚陶瓷片精制而成的压力传感器。
SI-338陶瓷压力传感器采用陶瓷或扩散硅芯体。全不锈钢封装，外形小巧美观。适用于安装空间受限的场合。宽范围温度补偿，精度高，体积小，无需调节，量程覆盖范围广。支持OEM加工。陶瓷压力变送器适用于压缩机、空调等压力测量。
Sino-Inst是中国陶瓷压力传感器制造商，致力于陶瓷压力传感器的制造、销售和工程支持。
Features of Ceramic Pressure Sensor
- 体积小
- 重量轻
- 易于安装和使用
- 经济高效，结构紧凑
- 0-0.2MPa 压力范围测量
- 多种行业标准信号输出选项
- 接线方式为连接器或直接引线
- 设计紧凑，性价比高
- 多种压力接口可选
参数
| 量程 | 0-0.2MPa-……-40MPa |
| 综合精度 | 0.5%FS、1.0%FS、2.0%FS |
| 输出信号 | 4-20mA、0-5V、0.5-4.5V |
| 供电电压 | +5VDC、+12VDC、+24VDC |
| 过程连接 | G1/4、G1/2、G1/8、M20*1.5、M14*1.5 |
| 电气连接 | 防水接头 |
| 补偿温度 | 0-65℃（默认） |
| 工作温度 | -20-125℃ |
| 安全过载 | 150-200% |
| 极限过载 | 200-250% |
| 长期稳定性 | 1% FS/年 |
| 响应时间 | 小于1ms |
| 外壳材质 | 304不锈钢 |
| 防护等级 | IP67、IP65 |
陶瓷压力传感器工作原理
耐腐蚀陶瓷压力变送器无需液体传输。压力直接作用于陶瓷膜片的正面，使膜片略微变形。厚膜电阻印制在陶瓷膜片背面，并连接形成闭合的惠斯通电桥。
由于压敏电阻的压阻效应，电桥产生与压力成正比、与激励电压成正比的高度线性电压信号。标准信号根据不同的压力量程校准为 2.0 / 3.0 / 3.3 mV / V，与应变计变送器兼容。
变送器经过激光校准，具有较高的温度稳定性和时间稳定性。变送器自带 0 ～ 70 ℃ 的温度补偿，可直接接触大多数介质。
陶瓷是一种公认的高弹性、耐腐蚀、耐磨、抗冲击和振动的材料。陶瓷的热稳定性及其厚膜电阻可使其工作温度范围高达-40～135℃，测量精度高、稳定性好，电绝缘程度＞2kV，输出信号强，长期稳定性好。
延申阅读：静压 vs 动压 vs 总压
陶瓷膜片压力传感器
陶瓷膜片压力传感器是一款采用精制陶瓷基体，经厚膜工艺精制而成的陶瓷压阻式压力传感器。外形尺寸为Φ18mm * 6.35mm。陶瓷是一种公认的高弹性、耐腐蚀、耐磨损、耐冲击、抗振动的材料。
陶瓷良好的热稳定性以及厚膜的高温烧结工艺，使陶瓷压力传感器的工作温度范围可达-40~125℃。陶瓷的高弹性和抗蠕变性能，使陶瓷压力传感器具有良好的长期稳定性。此外，陶瓷的耐腐蚀性能使其在制冷、化工和环保领域具有独特的优势。
传感器特性
● 陶瓷过载敏感膜片
● 零点、全量程激光校准
● 卓越的防腐耐磨性能
● 抗冲击、抗振动
● 高精度、高稳定性
● 工作温度范围广
● 体积小，易于封装
● 环保

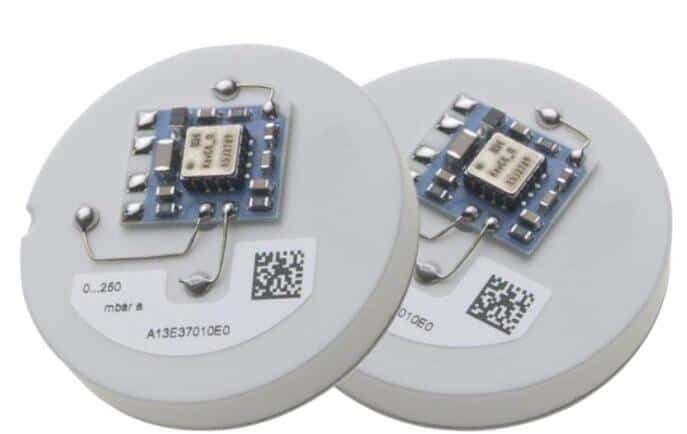

陶瓷电容式压力传感器
陶瓷电容传感器采用最先进的陶瓷技术、厚膜电子技术和SMT贴片技术。与目前其他电容传感器相比，陶瓷电容传感器采用干式陶瓷电容传感器，无需填充液，从而获得更优异的技术性能。
- 稳定性高，优于每年0.10°F“S。
- 温漂小，±0.150°/lOK。
- 抗过载和冲击能力强，过载可达量程的几倍至百倍。即使测量元件直接受到硬物撞击，也不会损坏。
- 可应用于各行各业各种场合的介质测量。
压阻式压力传感器
压阻式压力传感器是利用单晶硅的压阻效应构成的。采用单晶硅片作为弹性元件，在单晶硅膜上采用集成电路工艺，在单晶硅的特定方向上扩散一组等效电阻，并将这些电阻连接成桥路。将单晶硅片置于传感器腔体上。当压力变化时，单晶硅产生应变，使得直接扩散在其上的应变电阻与被测压力成比例地变化。然后桥路获得相应的电压输出信号。
常问问题
相关文章
Sino-Inst 提供陶瓷压力传感器。您可以选择多种陶瓷压力传感器。例如免费样品、付费样品。Sino-Inst 是全球公认的陶瓷压力传感器制造商，位于中国。Sino-Inst 通过成熟的分销网络销售，覆盖全球 30 个国家。压力传感器产品在欧洲、东南亚和中东最受欢迎。您可以通过从经过认证的供应商中进行选择来确保产品安全。通过 ISO9001、ISO14001 认证。
