多级浮球开关又称多点液位开关。支持 1-4 个液位测量点的定制。
多级浮球开关是一种定制的多点浮球液位传感器和开关。这些多功能液位开关有多种材质可选，例如：不锈钢、黄铜和丁腈橡胶、PVC、聚丙烯或PTFE，并可订购集成 温度传感器。将这些多级浮球开关与储罐液位报警器或液位控制继电器配合使用，即可获得完整的解决方案。另有防爆型可选。
立即致电我们与销售工程师洽谈，或按照以下步骤填写我们简单易用的报价申请表。
SI-U02 多级浮球开关的特点
- 可用于多点控制。控制开关的位置可根据用户需求定制。
- 无需电源即可使用簧片开关，触点寿命可达200万次。
- 所有开关输出均位于同一接线盒内，外部布线成本低。
- 与其他多点控制 液位开关 相比，射频单元的单价最低。
- 接线盒防护等级高于IP-65。
- 采用PP和SUS316不锈钢材质，因此无论酸碱液体、溶剂还是各种燃料，均有适用的产品。
- 磁簧开关与电线和液体完全隔离，因此可安全用于高温高压设备。
- 连杆式 浮球液位开关，适用于高温高压环境。
- 60VA干接点簧片开关，可通过浮球安装位置选择常开或常闭。
- 316不锈钢浮球、导管和安装接口，适用于恶劣环境。
- 美标（NEMA 4X）聚丙烯外壳，带可旋转底座，方便电气中心调整。
- 导管长度和开关设定点尺寸可定制。
SI-U02 多级浮球开关规格
- PP 和 PVDF 材质适用于强酸强碱环境；SUS304/316 金属材质适用于 高温高压 储罐
- 接线盒规格齐全，包括塑料、铝合金、不锈钢防爆型，防护等级 IP-65 或更高
- 触点容量：50W/250VAC 单刀单掷 (SPST) 或 40W/250VAC 单刀双掷 (SPDT)
- 连接法兰符合 JIS、DIN、ANSI 标准；齿形规格包括 NPT、PF、BSP 等
- 多点控制，安装简便，经济实惠
- 长度：7.6 厘米至 2.4 米
- 精度：± 3 毫米
- 重复精度：± 1 毫米
- 比重：最小 0.55
- 安装位置：垂直安装，角度 ± 30 度
- 开关设定点：1-5（出厂设置）
- 触点类型：单刀单掷 (SPST) 簧片
- 触点容量：240VAC / VDC @ 60VA
- 电击输出：常开
- 工作温度：-40℃ 至 200℃
- 环境温度：-40℃ 至 60℃
- 安装高度：13.2 厘米
- 压力：13.8 巴
- 防护等级：IP65
- 外壳材质：PP.UL94VO
- 接线端子：12 针插座
- 电气接口：1/2 英寸 NPT
- 安装接口：2 英寸 NPT
- 等级：通用
- 认证：CE
- 可根据客户需求定制特殊规格
延伸阅读：超声波液位开关——外置式
SI-U02 多级浮球开关类型
为了适应不同的 测量液体，客户可以选择不同的接触介质材料。
| 类型 | 接触介质材料 | 工作温度 | 工作压力 |
| 标准型 | 不锈钢材质：1Cr18Ni9Ti、304SS、316L | -30 ~ 120 ℃ | ≤2.5MPa |
| 防腐蚀 | 聚丙烯 (PP) | -30 ~ 80 ℃ | ≤0.4MPa |
| 耐腐蚀 | 聚四氟乙烯/聚氯乙烯 | -30 ~ 160 ℃ | ≤1.0MPa |
浮球液位开关的工作原理是什么？
多点液位浮球开关采用磁力驱动，无需机械连接，结构简单可靠。
当浮球开关测量待测介质的液位时，浮球会带动主体移动。同时，浮球另一端的磁铁会带动开关操作杆上的磁铁运动。
将一个或多个簧片开关安装在封闭的 金属或塑料管内。然后将该管子穿过一个或多个带有环形磁铁的空心浮动环。利用固定环来控制浮球和磁簧。
当开关处于相应位置时，浮球会在一定范围内上下浮动。浮球内的磁铁会吸引簧片开关的触点，从而产生开合动作。
更多信息：浮球液位传感器工作原理
多点液位浮球开关的应用
多点液位浮球开关适用于：控制泵的运行以维持液位；控制储罐的自动装卸；控制液位 或供液信号。例如：油罐、自动清洗系统、液压油箱、低压锅炉、污水处理系统等。
- 造船业
- 发电机组
- 石油化工行业
- 食品/饮料行业
- 废水/净水设施
- 电子行业
- 印染行业
- 化工行业
- 橡胶/塑料行业
- 液压系统

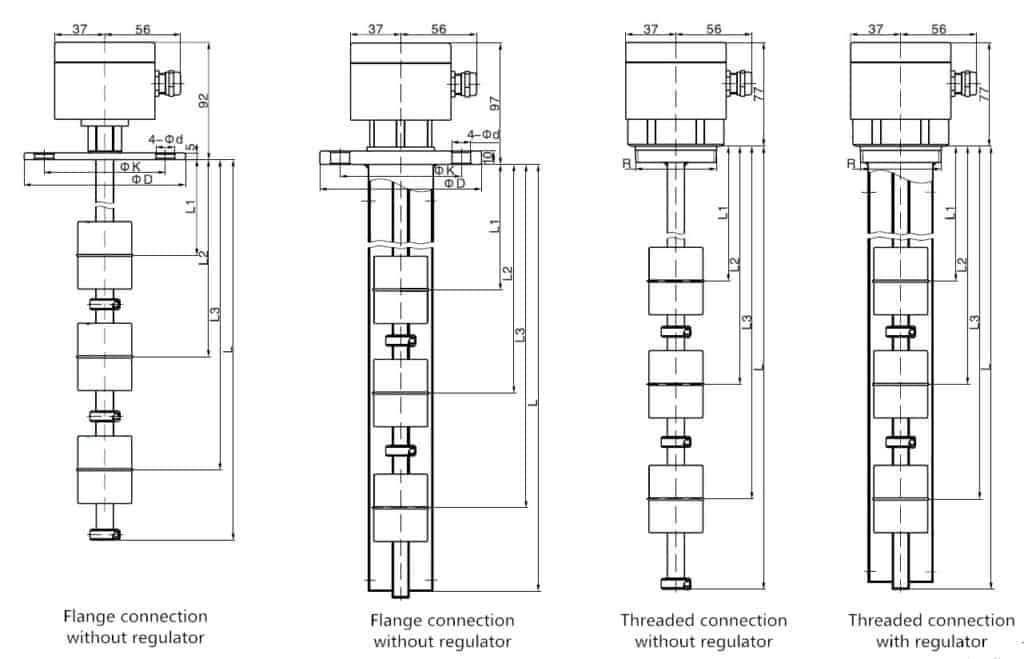

SI-U02 多级浮球开关尺寸
安装注意事项
- 建议使用多芯电缆进行布线。被控线路的负载必须与浮球开关的触点容量相匹配。
- 安装位置应远离进水口，否则进水量的波动会导致开关故障。
- 如果开关装置安装在容器壁上，可以加装L型钢支架。
- 当浮球开关用于带有感性负载（例如电机、继电器、电磁线圈等）的电路中时，建议在负载两端并联保护电路，例如：RC（缓冲器）、变阻器、二极管等。
- 接线完成后，请拧紧接线盒盖并固定连接口，以确保接线盒防水。
- 接线板上的端子排上的编号与浮球的触点从上到下依次对应。
更多特色液位传感器和开关
Sino-Inst 提供10余种 液位变送器，用于液位测量。
其中约 50% 为液体液位计，40% 为 罐体液位传感器。
我们提供多种 液位计 样品供您选择，包括免费样品和付费样品。
