雷达液位计——用于自动储罐液位测量
雷达液位计是一种采用微波技术的非接触式液位测量仪器。它没有位移部件，也没有传动部件。雷达液位计是液体或物料储罐非接触式测量的理想选择。具有独特功能的雷达液位计是储罐监控系统的重要组成部分。雷达液位计和 超声波液位变送器 在结构上相似。
- 应用范围：固体材料、易结粉尘、易结晶、易冷凝场合
- 测量范围：80米
- 过程连接方式：螺纹、通用法兰
- 过程温度：-40℃~130℃（标准型）；-40℃~250℃（高温型）
- 过程压力：-0.1~0.3 MPa
- 测量精度：±15mm
- 防护等级：IP67
- 频率范围：26GHz

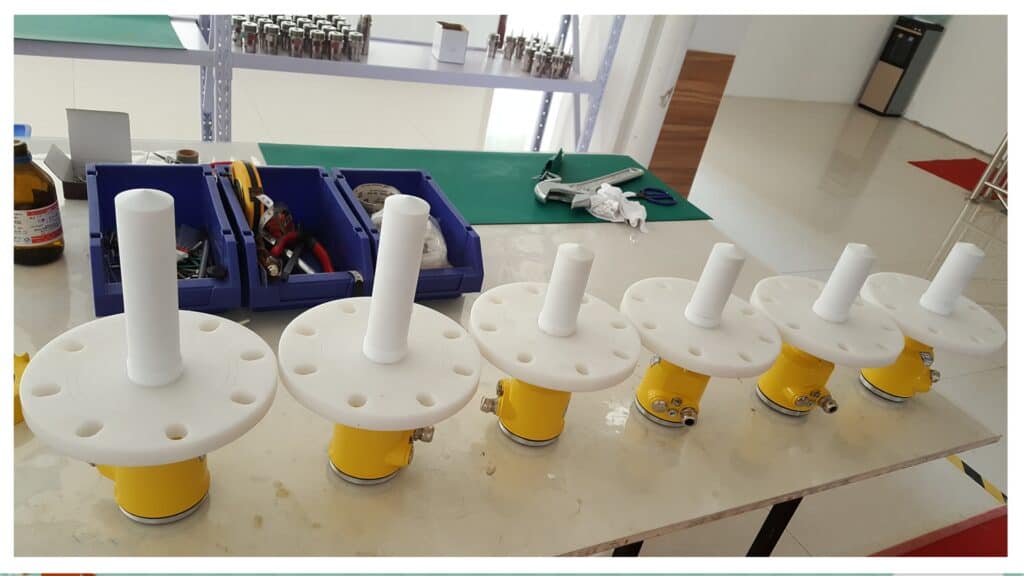

Sino-Inst 提供多种带抛物面天线的雷达液位计，用于液位测量。如有任何疑问，请联系我们的销售工程师。
SIRD-904 抛物面天线雷达液位计的特点
抛物面天线雷达液位计可产生窄波束宽度和方向性。即使罐壁存在诸多干扰，也能进行精确测量。它不受台阶等干扰产生的虚假回波的影响。
抛物面天线适用于液体和固体应用。由于其直径最大，雷达波束最窄，可用于极远距离的测量。抛物面天线也是对污染最不敏感的天线类型。
它可用于天线冷凝严重的应用，例如沥青和液态硫磺。
SIRD-904 抛物面天线雷达液位计的发射频率高达 26GHz。它具有以下特点：
- 波束角度小（最小 5 度），能量集中，抗干扰能力强，显著提高了测量精度和可靠性；
- 天线尺寸小。它易于安装，并可加装防尘罩和其他天线保护装置；
- 测量盲区更小，即使是小型储罐也能获得良好的测量结果；
- 波长更短，更适合测量细小颗粒的液位；
- 它采用先进的微处理器和独特的EchoDiscovery回波处理技术；
- 它采用脉冲工作模式，雷达液位计的发射功率极低，可安装在各种金属和非金属容器中，对人体和环境无害。
SIRD-904雷达液位计规格
| 应用范围： | 固体材料、易产生粉尘、易结晶、易凝结的物质 |
| 测量范围： | 80 m |
| 过程连接方式： | 螺纹，通用法兰 |
| 过程温度： | -40～130℃（标准型）/ -40～250℃（高温型） |
| 过程压力： | -0.1～0.3MPa |
| 精度： | ±15mm |
| 防护等级： | IP67 |
| 频率范围： | 26GHz |
| 供电方式： | 两线制 (DC24V) / 四线制 (DC24V/AC220V) |
| 信号输出： | Exia ⅡC T6 Ga / Exd IIC T6 Gb |
| 外壳材质： | 铝合金单腔 / 铝合金双腔 / 塑料 / 不锈钢单腔 |
| 防爆等级： | 4…20mA/HART（两线制/四线制）/ RS485 Modbus |
| 天线材质： | 不锈钢 |
雷达液位计工作原理
雷达液位计天线发射的微波脉冲很窄，向下发射。微波照射到介质表面后，被天线系统接收并反射回来。接收后的信号被电子电路自动转换成液位信号。由于微波传播速度极快，电磁波到达目标表面和反射回接收器的时间几乎是瞬时的。
测量基准：螺纹底部或法兰密封面。
注意：确保雷达液位计的最高液位不会进入测量盲区（如下图D所示）。
- A 范围设置
- B 低位调节
- C 高位调节
- D 盲区
雷达液位计应用
雷达液位计 可根据天线形状分为锥形天线、抛物面天线和杆状天线。
锥形天线适用于安装在罐顶或静置管道上，适用于测量范围较大的应用。
抛物面天线适用于液体和固体测量应用。由于其直径最大，因此具有最窄的雷达波束。
抛物面天线也是对污染最不敏感的天线类型，可用于超远距离测量，并可用于沥青、液态硫等腐蚀性介质的测量。
杆状天线尺寸小巧，只有聚四氟乙烯（PTFE）材料暴露在储罐环境中。杆状天线适用于对卫生要求较高或存在腐蚀性化学品的测量应用。
高精度雷达液位计采用调频连续波技术。除燃油、沥青等高粘度、易冷凝液体的储罐采用抛物面天线外，其他储罐均采用锥形天线。
内浮顶储罐采用波导设计，可精确测量储罐液位，并在地面设置液位指示器，方便现场操作人员进行检查。
延伸阅读：腐蚀性液体雷达液位计
雷达液位测量系统
基于雷达液位计现场总线的液位测量系统。
雷达液位计提供叠加了HART协议的4-20mA输出信号，并支持数字现场总线传输。
在储罐区测量系统中，储罐区测量信号通过雷达液位计的现场总线传输至控制系统。
现场总线可同时传输多个过程参数，大大简化了连接线路，降低了成本。
同时，在传输过程中，还可以同时传输仪器的识别码和简单的诊断信息。
现场总线是双向的，因此可以在控制室对现场智能仪表进行校准、调整和操作，甚至可以预测故障的发生。
利用基于雷达液位计现场总线的数据传输特性，构建了储罐区的液位测量系统。
该系统采用雷达液位计进行液位测量。
它通过 现场总线与安装在控制室的雷达通信单元通信。
然后，雷达通信单元通过RS-485总线与控制系统通信。在传输各储罐液位的同时，温度、压力、密度等检测信号也通过雷达液位计精确传输至控制系统，进行集中监测。
实现对整个储罐区域的测量。
雷达液位计采用现场总线传输方式在项目实施中具有以下优势：
- 利用现场总线网络，解决了分布式储罐集中检测的问题，便于网络化管理，使系统更加实用、稳定、可靠。
- 采用数字化传输方式，可同时传输多个过程变量，大大简化了信号连接线路，节省了大量电缆、保护套管、线槽、桥接器、螺纹盒等辅助材料，显著降低了成本。
- 布线简单。如果需要添加现场仪表，只需并联连接到原有网络即可，无需在机柜内布线，从而节省线缆，降低投资成本，并减轻设计和安装的工作量。
- 项目实施更加便捷，工期更短，工作量大幅减少，维护和安装成本也随之降低。
雷达液位计也可以与 无纸记录仪 一起使用。
关于雷达液位计的价格，首先大家需要了解的是，雷达液位计的价格通常较高，至少在相同的测量参数下是如此。雷达液位计比 超声波液位变送器更贵。
然而，雷达液位计的价格也反映了其价值。毕竟，一分钱一分货。
当然，作为雷达液位计的制造商，中仪器致力于为您提供最具竞争力的价格。
这里，我们提供一份雷达液位计价格表，仅供参考。
如果您需要购买雷达液位计，请联系我们的销售工程师确认价格。
区别一：测量范围不同
超声波液位计的测量 范围：0-50米；
雷达液位计在真空中可测量介电常数大于1.2的所有介质，测量范围可达70米。
区别二：发射材料不同
超声波液位计通过传感器（换能器）发射声波。声波被液面反射后，由同一传感器或超声波接收器接收；
雷达液位计发射能量极低的极短微波脉冲，并通过天线系统进行接收。雷达波以光速传播。
抛物面天线
抛物面天线适用于液体和固体应用。由于其直径最大，因此具有最窄的雷达波束，可用于极远距离的测量。抛物面天线也是对污染最不敏感的天线类型。它可用于沥青和液态硫等容易产生严重冷凝的应用场合。
罗斯蒙特 5900S 天线采用防滴漏设计，部分型号还包含倾斜的抛光 PTFE 表面。这种设计最大限度地减少了天线上的冷凝，并保持了雷达信号的强度。这实现了免维护运行、高精度和高可靠性。
每种储罐类型、罐口尺寸和应用场景都有合适的雷达天线：
- 抛物线天线
- 喇叭天线
- 静压管阵列天线
- 液化石油气/液化天然气 (LPG/LNG) 专用天线
SIRD-904 雷达液位计配备抛物线天线，是罗斯蒙特 5900S 的经济之选。如有任何技术问题，请联系我们的销售工程师。
雷达天线类型，请参阅：
常见问题
雷达液位计的工作原理是什么？
雷达液位计天线发射窄波微波脉冲。微波通过天线向下传播。微波接触到被测介质表面后，反射回来并再次被天线系统接收。传输到电子电路的信号自动转换为液位信号。由于微波传播速度极快，电磁波到达目标并通过反射返回接收器所需的时间几乎是瞬时的。
如何校准雷达式液位变送器？
按照以下方式设置导波雷达液位变送器、
HART 通讯器、电源
和万用表（参见下方校准设置图）。
检查低量程值（0% 液位，4 mA）和高量程值（100% 液位，20 mA）的配置。确保输入数据与数据手册一致。
例如，低量程值为 10 英寸，高量程值为 35 英寸（均从液位变送器探头底部测量）。
向液位变送器腔室中注水至 0% 液位。读取变送器液晶显示屏（或 HART 通讯器）上的 液位读数。通过 HART 通讯器将此条件设置为 0% 液位。
使用万用表读取变送器的 mA 输出。通过 HART 通讯器进行调整（如有必要），使变送器输出（在万用表上）为 4 mA。
将液位变送器腔室注水至 100% 液位。读取变送器液晶显示屏（或 HART 通讯器）上的液位读数。通过 HART 通讯器将此条件设置为 100% 液位。
使用万用表读取变送器的 mA 输出。通过 HART 通讯器进行调整（如有必要），使变送器输出（在万用表上）为 20 mA。
