喇叭天线雷达液位传感器是一种常见的非接触式液位计，适用于高温密封储罐。支持定制500-1000℃高温规格。
Sino-Inst 提供多种用于工业液位测量的喇叭天线雷达液位传感器。如有任何疑问，请联系我们的销售工程师。
SIRD-905 喇叭天线雷达液位传感器的特点
- 非接触式连续液位测量，测量范围更广
- 高频脉冲波带来高精度和精确的传播时间测量
- 密封加压容器不影响其性能
- 测量范围比超声波更远
- 如果采取相应的冷却措施，被测介质的温度可达1000℃。
SIRD-905喇叭天线雷达液位传感器的规格
| 应用范围： | 固体颗粒、粉末 |
| 测量范围： | 液体 35 米 / 固体块 20 米 / 固体粉末 15 米 |
| 连接方式： | 螺纹、法兰 |
| 工作温度： | -40～130℃（标准型）/ -40～250℃（高温型）/ 可定制高温型 |
| 工作压力： | -0.1～4.0 MPa（平法兰） -0.1～0.3 MPa（通用法兰） |
| 精度： | ±15mm |
| 防护等级： | IP67 |
| 频率范围： | 26GHz |
| 供电方式： | 两线制 (DC24V) / 四线制 (DC24V/AC220V) |
| 信号输出： | Exia ⅡC T6 Ga / Exd IIC T6 Gb |
| 外壳材质： | 铝合金单腔 / 铝合金双腔 / 塑料 / 不锈钢单腔 |
| 防爆等级： | 4…20mA/HART（两线制/四线制）/ RS485 Modbus |
| 天线材质： | 316L不锈钢喇叭/PTFE振子，锥形天线 |
雷达液位传感器应用领域
- 电厂：煤堆、原煤筒仓、燃料筒仓、储罐、废气净化罐、筒仓泵、灰渣储存罐、燃料罐等；
- 油田：原油或成品油储罐、三相分离器、沉淀池、污水罐和油水界面、钻井泥浆罐等；
- 化工行业：原油蒸馏塔、原料及中间料仓、反应罐、氨罐、固体料仓、分离器等；
- 冶金行业：矿石筒仓、矿石破碎机、原料筒仓、辅助料仓、高炉、氧化铝粉筒仓、电解槽缓冲罐等；
- 造纸行业：原料仓库、储料塔、干燥滚筒、化工原料仓库等；
- 水泥行业：石料、生料、水泥、煤粉、炉渣等物料的储存仓库；
- 水处理：蓄水池、污水处理池、沉淀池、深井、饮用水池等；
- 其他：采石、食品、制药、环境保护、造船等行业；
延伸阅读：固体雷达液位传感器——粉尘固体液位测量
雷达液位传感器安装注意事项
(1) 喇叭型智能雷达液位计的喇叭口必须超出安装孔内表面一定距离（至少大于10mm）。
(2) 智能雷达液位计天线的轴线应垂直于液位反射面。
此外，在对智能雷达液位计进行日常维护时，用户可以使用电脑（配备MAT软件）远程观察反射波曲线。对于之后可能新产生的干扰波，液位计可以识别这些干扰波，并消除其影响，以确保测量准确。
(3) 罐内搅拌阀、罐壁粘连物以及通道等物体，如果位于智能 雷达液位计的信号范围内，会产生干扰反射波，影响液位测量。安装时，应选择合适的安装位置，避免这些因素的干扰。
延伸阅读：腐蚀性液体雷达液位计
雷达液位传感器安装指南：

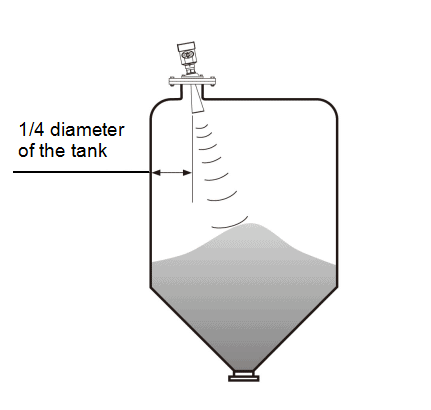

安装在直径为 1/4 或 1/6 的容器内。

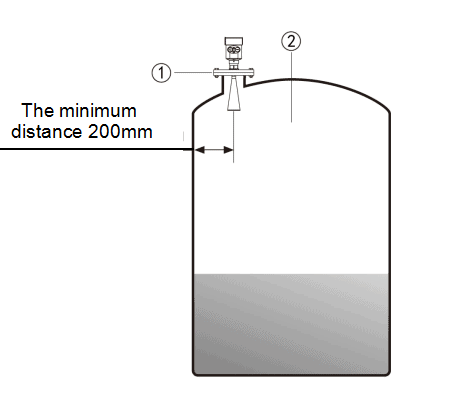

注意：距罐壁的最小距离应为 200mm。
注意：① 基准面
② 容器中心或对称轴

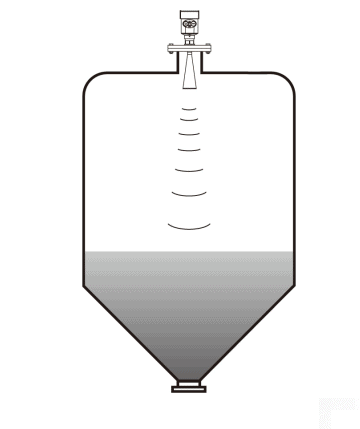

顶部为锥形罐，可安装在罐顶中间位置，以确保测量至锥形罐底。扩展阅读：案例：熔盐太阳能光伏电站高温雷达液位变送器
雷达液位传感器工作原理
雷达液位 发射器天线发射的微波脉冲较窄，向下发射。
微波照射到介质表面后，被天线系统反射回来，接收后发送至电子电路，电子电路自动将其转换为液位信号。
由于微波传播速度极快，电磁波到达目标并反射回接收器的时间几乎是瞬时的。

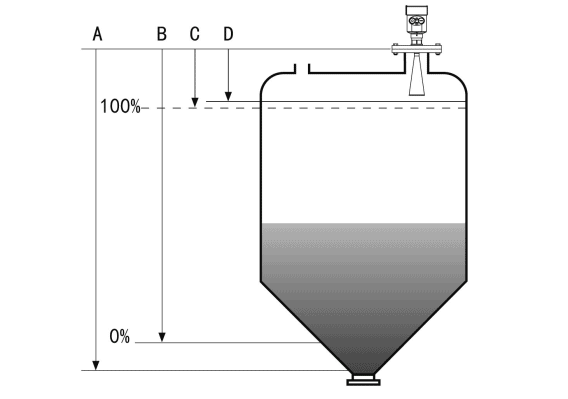

A 量程设置
B 低量程调节
C 高量程调节
D 盲区
基准测量：螺纹底部或法兰密封面。
注意：确保 雷达 液位计的最高液位不会进入测量盲区（如下图D所示）。
特色液位传感器
常见问题
雷达液位计和超声波液位计有什么区别？
在实际应用中，雷达液位计有两种工作方式：调频连续波式和脉冲波式。采用调频连续波技术的液位计功耗较高，必须采用四线制，且电路复杂。采用脉冲波技术的雷达液位计功耗较低，可采用两线制24VDC供电，易于实现本质安全，应用范围更广。
超声波传感器使用声波，而雷达使用电磁波，这是二者最大的区别。
此外，超声波的穿透力和指向性远强于电磁波，这也是超声波检测目前更受欢迎的原因。
主要应用方面的区别：
1.超声波的精度不如雷达。
2.雷达的相对价格较高。
3.使用雷达时，需要考虑介质的介电常数。
4.超声波液位计不适用于真空、高蒸汽含量或液体表面有泡沫等工作环境。
5.雷达液位计的测量范围远大于超声波液位计。
6.雷达液位计有喇叭型、杆型和电缆型等多种类型。与超声波液位计相比，雷达液位计可应用于更复杂的工作环境。
了解更多：指南：非接触式超声波液位变送器
液位传感器有哪些类型？
液位变送器的类型：
液位测量变送器分为七种类型。每种类型的变送器工作原理不同，因此适用于不同的工艺流程。
电容式液位变送器
静压式液位变送器
磁性液位变送器
雷达液位变送器
超声波液位变送器
导波式微波液位变送器
静压式液位变送器
Sino-Inst 提供10余种 喇叭天线雷达液位传感器，用于液位测量。其中约 50% 为 雷达液位计，40% 为液位传感器。
我们提供多种 雷达液位传感器 样品供您选择，包括免费样品和付费样品。
Sino-Inst 是一家全球知名的 雷达液位测量 仪器供应商和制造商，总部位于中国。
