智能差压变送器出售

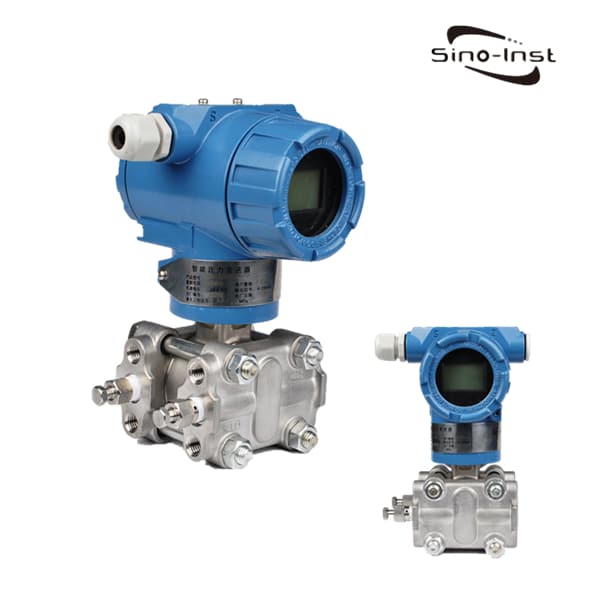

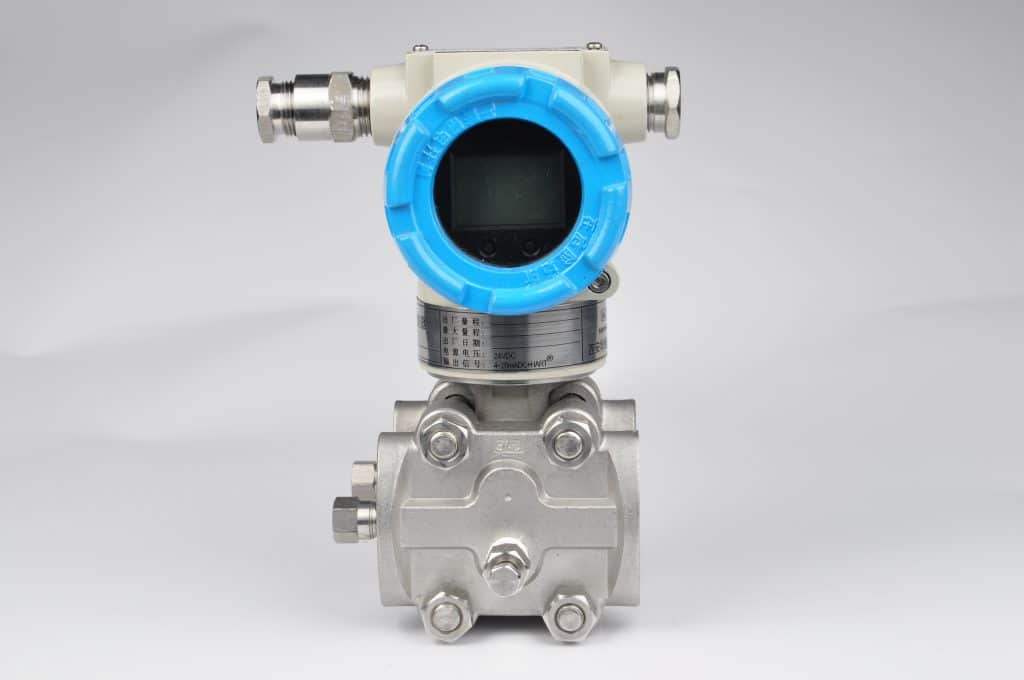

SMT3151DP智能差压变送器集成了差压测量、显示和传输输出功能。该智能差压变送器用于测量液体、气体或蒸汽的液位、密度、流量和压力。

智能差压变送器输出标准信号（例如4~20mA、0~5V）。它还可以配置RS485数字接口，支持Modbus RTU协议或HART协议输出。

Sino-Inst 提供多种用于工业压力测量的智能差压传感器。如有任何疑问，请联系我们的销售工程师。

联系我们

更多差压变送器

特点
参数
PDF

SMT3151DP智能差压变送器的特点

输出信号：4-20mA 输出 + HART 通讯；
按钮式配置；
自诊断功能；
量程范围：0-0.1KPa~41.0MPa；
稳定性好，精度高，阻尼可调，抗单向过载能力强。
防爆外壳结构。
液晶显示屏。

您或许会对压力液位变送器感兴趣。

延申阅读： 如何校准HART压力变送器

SMT3151DP智能差压变送器参数

适用对象：液体、气体或蒸汽

SMT3151DP 智能差压变送器的测量范围：

型号	变送器类型
差压	压力变送器
HP	绝对压力变送器
代码	标尺量程
2	0-0.10～3.5kPa(0-10～350mmH2O)
3	0-0.8～8.0kPa(0-80～800mmH2O)
4	0-4.0～40kPa(0-400～4000mmH2O)
5	0-20～200kPa(0-2000～20000mmH2O)
6	0-70～700kPa(0-0.7～7kgf/cm2)
7	0-210～2100kPa(0-2.1～21kgf/cm2)
8	0-700～7000kPa(0-7.0～70kgf/cm2)
9	0-2.1～21MPa(0-21～210kgf/cm2)
0	0-4.1～41MPa(0-41～4100kgf/cm2)
代码	输出形式
E	线性输出 4-20mAdc
SF	线性/平方根输出 4-20mAdc + HART 信号，现场全功能按钮
F	MODBUS-485 信号

结构材料	法兰连接器	排气/排水阀	隔离膜片	填充液
22	316不锈钢	316 不锈钢	316不锈钢	硅油
23	316不锈钢	316 不锈钢	哈氏合金C	硅油
24	316不锈钢	316 不锈钢	蒙乃尔合金	硅油
25	316不锈钢	316 不锈钢	钽	硅油
33	哈氏合金C	哈氏合金 C	哈氏合金C	硅油
35	哈氏合金C	哈氏合金 C	钽	硅油
44	蒙乃尔合金	蒙乃尔合金	蒙乃尔合金	硅油
代码	壳体材料	导管入口尺寸
A	低铜铝合金聚氨酯涂层	M20×1.5
B	低铜铝合金聚氨酯涂层	1/2-14 NPT
C	不锈钢	M20×1.5
D	不锈钢	1/2-14 NPT

代码	压力连接
L1	1/4NPT-18 内螺纹（不含腰部接头标准）
L2	1/2NPT-14 内螺纹
L3	M20×1.5 外螺纹
代码	可选配件
M4	LCD 多功能数字显示头
B1	弯管支架
B2	板材弯管支架
B3	管道安装支架
C02	M20×1.5 螺母和 Φ14 压力短管
C12	1/2NPT-14 外螺纹和 Φ14 压力短管
C22	1/4NPT-18 外螺纹和 Φ14 压力短管
C32	1/4NPT-18 转 M20×1.5 外螺纹
C42	1/2NPT-14 转 M20×1.5 外螺纹
C43	1/2NPT-14 转 1/4NPT-18 内螺纹
C44	1/2NPT-14 转 1/2NPT-14 外螺纹
C45	1/2NPT-14 转 G1/2 外螺纹
D1	侧排阀位于上方部件
D2	侧排阀位于上部
X1	禁止使用油
Da	防爆等级 ExdIIBT5Gb（防爆证书编号：CE16.1163）
Fa	本质安全等级 ExiaIICT4/T5/T6Ga（防爆证书编号：CE15.2354X）

你也许喜欢高温压力变送器| 磁致伸缩液位传感器 | 磁致伸缩液位变送器

差压变送器 PDF

SM3151DP-差压变送器 Download

智能差压变送器的工作原理

SMT3151DP智能差压变送器采用先进的微处理器技术和数字通信技术。

差压变送器的基本原理是：将装有敏感元件（多功能胶囊）的空间分隔成两个腔室，分别向两个腔室施加压力。

传感器在两个压力的共同作用下产生位移（或位移趋势）。该位移与两个腔室之间的压力差（差压）成正比。传感器将该位移转换为能够反映差压大小的标准信号输出。

你也许喜欢 差压变送器工作原理|压力液位变送器的工作原理| 差压液位变送器工作原理

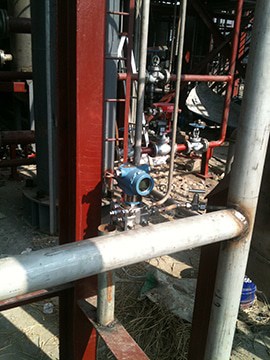

智能差压变送器应用

SMT3151DP智能差压变送器适用于以下应用：

流量测量；

差压变送器与节流装置（如孔板）配合使用，根据节流装置前后产生的压差值转换流量。

液位监测；

通过液体自身重力产生的压差测量液位高度。

蒸汽测量；

过滤器或泵的差压；

用于水力暖通空调系统的监测。

关键过程监测。

通常用于液体、气体或蒸汽的差压和流量测量。适用于介质温度不宜过高、腐蚀性不强、粘度不高、不易结晶等环境。

如果工作静压超过13MPa，则应选择高静压差压变送器。

常见问题

帮助中心

智能变送器利用微处理器进行信号传输。

智能压力变送器由两部分组成：智能传感器和智能电子板。

智能传感器部分包括：电容式传感器、测量膜片检测电路、温度传感器和温度补偿电路。

智能电子板部分包括：微电脑控制器和外围电路。它负责将压力信号转换为 4-20mA 直流信号。

延申阅读：数字压力传感器-RS485

根据被测压力的类型：

压力变送器类型包括表压、绝对压力和差压。表压是指以大气压为基准，小于或大于大气压的压力。绝对压力是指以绝对零度压力为参考，高于绝对压力的压力。差压是指两个压力之间的差值。

根据压力变送器的工作原理：

应变式压力变送器
电容式压力变送器
电位式压力变送器
谐振线式压力变送器

延申阅读：硅压力传感器

简而言之，差压变送器是一种测量管道或容器中两个相反压力的装置。差压 (DP) 变送器测量两个压力之间的差值。它使用一个称为低压侧压力的参考点，并将其与高压侧压力进行比较。仪表上的端口分别标记为高压侧和低压侧。根据低压侧和高压侧哪个值更大，差压读数可以是负值或正值。如果低压侧与大气相通，则差压变送器可以用作表压变送器。

延申阅读：特色隔膜密封压力变送器

最常用且最有用的工业压力测量仪器是差压变送器。该设备能够感应两个端口之间的压力差，并根据校准的压力范围产生输出信号。

差压变送器可与其他附件配合使用，用于测量液位和流量。

差压变送器和压力变送器有很多相似之处，大多数情况下可以混用。只要在差压变送器的量程范围内，它不仅可以测量正压，还可以测量负压。测量正压时，负压口与大气相通；测量负压时，正压口与大气相通。

差压变送器还可以测量流量、管道压差、储罐液位、气泡水位、粉尘或易结晶、粘稠、流动性差的介质。
