Standard Platinum Rhodium Thermocouple

标准铂铑热电偶-铂热电偶

标准铂铑热电偶是我公司生产的一种温度测量标准装置。有两种规格：标准铂铑10铂热电偶和标准铂铑30铂铑6热电偶。

技术支持

标准铂铑10铂热电偶用于实现 热电偶温度测量值的传递 ，并在419.527~1084.62℃的温度范围内进行精确温度测量。其精度等级为一级和二级标准。

标准铂铑30铂铑6热电偶用于实现电流热电偶在1100~1500℃温度范围内的测量值的传递和精确温度 测量 。其精度等级为二级标准。

一级标准热电偶 WRPB-1

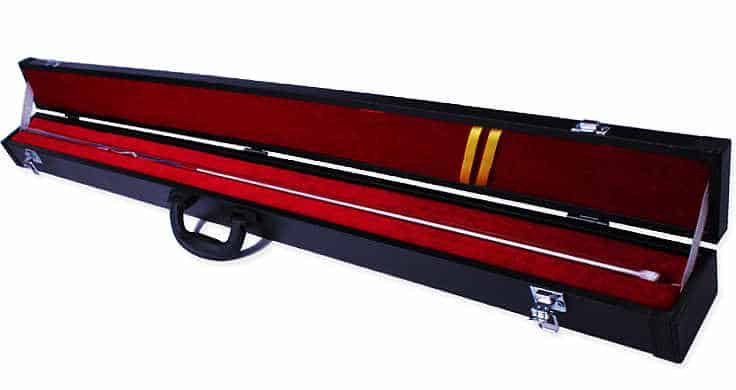

First-Class Standard Thermocouple WRPB-1

一级标准热电偶又称一级标准铂铑10铂热电偶。一级标准热电偶用于验证二级标准热电偶。一级标准铂铑10铂热电偶用于验证二级标准铂铑10铂热电偶。

一级标准热电偶WRPB-1是世界一​​级温度 测量标准装置 之一。

标准热电偶分为一级标准热电偶和二级标准热电偶。

标准热电偶是热电偶系列中精度最高的，具有良好的物理化学性能，高温下具有良好的抗氧化性，且热电偶的电势稳定性和重复性良好。

  1. 型号：WRPB-1
  2. 一级标准热电偶长度：L=Φ0.5×1000mm
  3. 一级标准热电偶温度范围：300-1300℃
  4. 一级标准热电偶牌号：S型（铂铑10铂）
  5. 一级标准热电偶电位值要求：
    标准热电偶（WRPB-1）的测量端位于铜点（1084.62℃）或锑点（630.63℃）和锌点（419.527℃）。
    当参考端温度为0℃时，其热电势应满足以下要求：
    E(tCu)=10.575±0.015mv
    E(tAl)=5.860+0.37[E(tCu)-10.575]±0.005mV
    E(tAsb)=5.553+0.37[E(tCu)-10.575] ±0.005mV
    E(tZn)=3.447+0.18[E(tCu)-10.575] ±0.005 mV  
  6. 一级标准铂铑10铂热电偶的稳定性由两个热电势之差决定，且该差值不超过3μV。WRPB-1铜端热电势的年变化不超过5μV。

一级标准铂铑10铂热电偶的阳极由铂铑丝和铂丝组成，外层包裹着一根长550毫米的双孔绝缘瓷管。
正极接红色或粉色塑料管，负极接白色或蓝色塑料管。
整个产品存放于普通玻璃外管内。

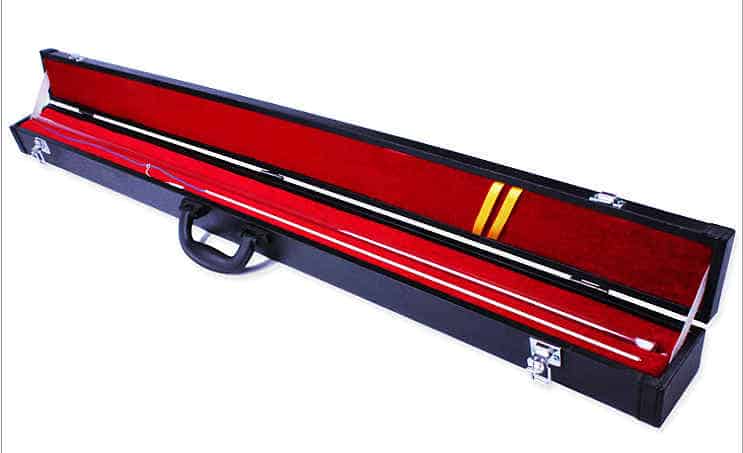

Platinum Rhodium Thermocouple 3

如何使用一级标准热电偶

使用 WRPB-1 前，请检查热电偶编号是否与验证证书上的产品编号一致。

使用时，将标准热电偶从玻璃外保护管中取出，放入石英外保护管中进行测量。使用完毕后，将其放回玻璃外保护管中存放。

使用标准热电偶 WRPB-1 验证标准热电偶 WRPB-2 时，标准热电偶和被测热电偶的参考端应为 0℃。具体步骤按照国家质量技术监督局批准发布的《标准铂铑十铂热电偶验证规程》（JJG75-1995）执行。

使用标准热电偶进行精确温度测量时，温度 t 由以下公式确定：（此处省略）。测量温度时，首先应根据热电偶的近似温度范围准备相应的E(t)-t对比表。然后，根据热电偶测得的热电势值，并参照上述对比表，即可得到温度t。对比表的温度区间由用户设定。如果精度要求不高，可以编制涵盖整个百度温度区间的对比表。

一级标准热电偶使用注意事项

  1. 使用和存放标准热电偶时，切勿随意移除瓷管和塑料管。尽量保持标准热电偶平直。WRPB-1型热电偶不得过度弯曲。应加装石英外保护管。运输和存放过程中，应避免WRPB-1型标准热电偶受到剧烈机械冲击。
  2. 根据《标准铂铑10铂热电偶验证规程》（JJG75-1995），应定期进行监督检查和周期性验证。
  3. 请妥善保管出厂时随附于 Sino-Inst 产品上的验证证书。下次验证时，请务必携带该验证证书原件。

由于近期贵金属价格频繁波动，我公司生产成本也相应调整。WRPB-1一级标准热电偶的价格请直接联系 Sino-Inst 销售工程师。

二级标准热电偶 WRPB-2

Second Class Standard Thermocouple WRPB 2

二级标准热电偶适用于300-1300℃温度范围内的热电偶和精密温度测量。二级标准热电偶需要与更高一级的一级标准热电偶进行验证。

二级标准热电偶是 工业热电偶验证的标准仪器 。中仪器是国内领先的标准热电偶制造商，20年来一直为各行业提供高质量、高稳定性的二级标准铂铑10铂热电偶。我厂生产的二级标准热电偶型号为WRPB-2，以其优良的品质而享有盛誉。从标准热电偶制造商处购买二级标准 热电偶，您将获得技术支持和更低的价格。

  1. 二级标准热电偶型号：WRPB-2
  2. 二级标准热电偶温度测量范围：300-1300℃
  3. 二级标准热电偶长度：L=1000mm（耦合丝直径为Φ0.5mm）
  4. 索引号：S型（铂铑10铂）
  5. 二级标准热电偶电位值要求：
    • A. 二级标准热电偶（二级标准铂铑10铂热电偶）在铜点（1084.62℃）、铝点（660.323℃）、锑点（630.63℃）或锌点（419.527℃）处电位值相同。当参考端温度为0℃时，其热电势应满足以下要求：
      E(tCu)=(10.575±0.015)mv
      E(tAl)=5.860+0.37[E(tCu)-10.575]±0.005mV
      E(tAsb)=5.553+0.37[E(tCu)-10.575] ±0.005mV
      E(tZn)=3.447+0.18[E(tCu)-10.575] ±0.005 mV
    • B. 二级标准热电偶的稳定性由其铜端电动势的变化（即两个热电势之差）决定。新生产的二级标准热电偶的电动势变化不超过5μV，使用中的二级标准热电偶的年变化不超过10μV。
    • C. 对于常用的二级标准热电偶（二级标准铂铑10铂热电偶），为保证其测量值的准确性和可靠性，应根据使用情况进行必要的监督验证。二级标准热电偶的监督验证以一级标准热电偶（一级标准铂铑10铂热电偶）或不常用的二级标准热电偶为标准设备，其合格性通过铜点法确定。确定测得的热电势与计量验证证书所列热电势之间的差值（差值不超过7μV）。
    • D. 经中华人民共和国国家质量监督检验检疫总局授权的第三方计量鉴定机构按照《JJG75-1995 标准铂铑10铂热电偶国家计量鉴定规程》对标准热电偶进行鉴定后，将出具鉴定证书。该鉴定证书中给出的二级标准热电偶热电动势值有效位数为小数点后3位（详情请参见以下证书数据）。
    • E. 二级标准热铂铑10铂电偶的鉴定有效期为一年。为避免延误使用，产品需在鉴定证书到期前送至合法计量鉴定机构进行鉴定。

二级标准热电偶（二级标准铂铑10-铂热电偶）正极为铂铑10丝，负极为铂丝。其外包裹有一根长550mm的双孔绝缘瓷管。
参比端为红色或粉色塑料管，负极为白色或蓝色塑料管。
整个产品储存在一个玻璃外管中。

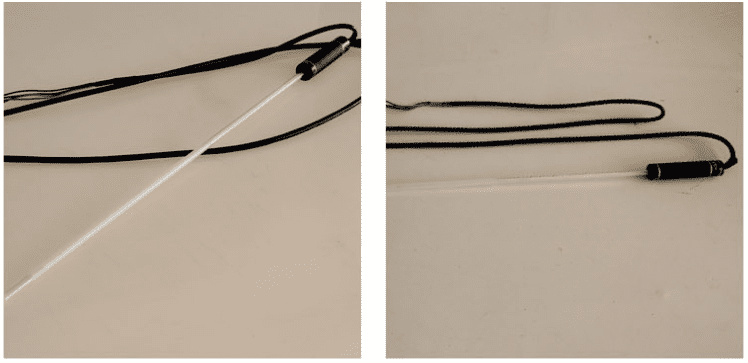

Second Class Standard Thermocouple WRPB 2 2

如何使用二级标准热电偶

  1. 使用前，请检查二级标准热电偶的编号是否与验证证书上的产品编号一致。产品编号与测量验证证书一一对应。如果产品编号与证书上的热电偶编号不一致，则说明该证书并非该热电偶，即使是计量验证证书也不行。
  2. 产品出厂时，包装容器内包含一根石英管（约550mm长）和一根普通玻璃管。使用时，将二级标准热电偶从玻璃管中取出，放入石英外保护管中进行测量。使用完毕后，将二级标准热铂铑10铂电偶放回玻璃外保护管中存放。
  3. 使用二级标准热电偶WRPB-2验证工作热电偶时，二级标准热电偶的参考端和被测热电偶的参考端温度应为0℃。具体方法和步骤均按照质量技术监督局批准发布的《JJG75-95标准铂铑10铂热电偶》的验证规程执行。
  4. 当使用二级标准热电偶进行精确温度测量时，温度t的计算依据计量验证规程中的“标准热电偶热电势-温度转换法”。测量温度时，应根据温度范围粗略选择二级热电偶，并编制相应的E(t)-t比对表。然后，根据热电偶测得的热电势值，利用上述比对表即可得到温度t。比对表的温度区间由用户设定。如果精度要求不高，可以编制涵盖整个百度温度区间的比对表。

二级标准热电偶使用注意事项

  1. 使用和存放二级标准热电偶（二级标准铂铑10铂热电偶）时，请勿随意移除二级标准热电偶上的瓷管和塑料管。尽量保持标准热电偶笔直。切勿使用严重弯曲的热电偶。应加装石英外保护管。在运输和存放过程中，避免二级标准铂铑10铂热电偶WRPB-2受到剧烈机械冲击。
  2. 根据《JJG75-95标准铂铑10铂热电偶》的验证规定，二级热电偶应定期进行检查和验证。
  3. 请妥善保管出厂时随附于二级标准热电偶上的验证证书。用户下次验证时必须携带原始验证证书。如无证书，则该热电偶将不被认定为二级标准热电偶。

目前贵金属价格波动频繁。Sino-Inst 采用贵金属丝生产标准热电偶，其价格随市场行情而变化。如需了解WRPB-2型二级标准热电偶的价格，请直接联系我们的销售工程师。

二等标准铂铑30铂铑6热电偶

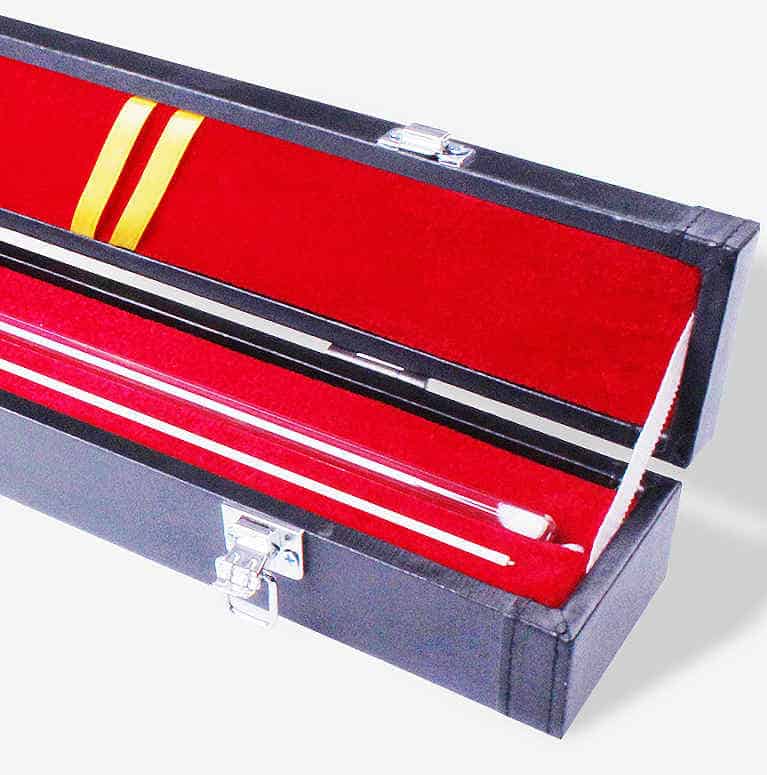

Platinum Rhodium Thermocouple 1

二级标准铂铑30-铂铑6热电偶是1100-1500℃温度范围内温度值传递的标准仪器。它通常用于验证工业铂铑热电偶，也用于1100-1500℃范围内的精密测量。

  1. 一级标准铂铑30-铂铑6热电偶和二级标准铂铑30-铂铑6热电偶均采用高纯度标准热电偶丝制成。其正极（BP）为含30%铑的铂铑合金，负极（BN）为含6%铑的铂铑合金。
  2. 标准铂铑30-铂铑6热电偶（简称标准双铂铑热电偶）的线径为0.5mm，长度为1000mm。
  3. 当二级标准铂铑30-铂铑6热电偶测量端温度分别为1100℃和1500℃，参考端温度为0℃时，其热电动势应为：
    E(1100)=(5.780±0.025)mV
    E(1500)=(10.099±0.040)mV
  4. 标准双铂铑热电偶的稳定性由其在1500℃下的热电动势变化决定：一级标准铂铑30-铂铑6热电偶的热电动势变化不大于6μV；二级标准铂铑30-铂铑6热电偶的热电动势变化不大于8μV。
  5. 标准双铂铑热电偶的测量端套有一根550mm长的双孔高纯氧化铝管。参考端正极为粉色塑料管，负极为白色塑料管。
  6. 二级标准铂铑30-铂铑6热电偶出厂时无保护管。不使用时，应将其水平放置于专用容器内的洁净玻璃管中，并置于无应力条件下保存。

正极套管参考端为红色或粉色塑料管。负极套管。目前贵金属价格波动频繁。Sino-Inst 生产的标准热电偶采用贵金属丝，价格随市场价格波动。WRPB-2型二等标准热电偶的价格请直接联系我们的销售工程师。

Second Class Standard Thermocouple WRPB 2 2

常见问题

帮助中心

铂金及其合金比贱金属热电偶更能承受恶劣环境。但它们仍然存在局限性。铂金的熔点为 1769°C，而用于热电偶的铑合金的最高熔点约为 1890°C。

铂金并不等同于热电偶。铂金是一种可以用来制造 热电偶 的材料。

理论上，任何两种不同的导体（或半导体）都可以制成热电偶。但作为一种实用的温度测量元件，它有很多要求，以确保 工程技术的可靠性和足够的测量精度 。并非所有材料都能制成热电偶。一般来说，热电偶​​电极材料的基本要求是：

  1. 在温度测量范围内，热电性能稳定，不随时间变化，具有足够的物理和化学稳定性，不易氧化或腐蚀；
  2. 电阻温度系数小，电导率高，比热容小；
  3. 温度 测量过程中产生的热电势大，且热电势与温度的关系呈线性或近似线性单值函数；
  4. 材料具有良好的重复性、高机械强度、简单的制造工艺和 低价格。

铂铑热电偶又称高温贵金属热电偶。铂铑热电偶分为单铂铑（铂铑10-铂铑）和双铂铑（铂铑30-铂铑6）。作为温度测量传感器，它们通常与温度变送器、调节器和显示仪表配合使用。由此可组成 过程控制系统，用于在各种生产过程中直接测量 或控制0-1700°C范围内的流体、蒸汽、气体介质和固体表面的温度。
