硫酸储罐主要用于储存酸生产过程中产生的硫酸。硫酸储罐液位的精度直接关系到生产的连续性。由于硫酸储罐储存的是浓度高达98%的硫酸，部分酸雾会对液位检测产生一定影响。
由于防腐蚀和抗干扰等问题，传统的检测仪器并不适用。只有雷达液位传感器才能实现相对较高的测量精度。它具有连续测量精度高、非接触式、测量范围大、防腐蚀性能好等特点。
https://instrumentationtools.com/radar-level-measurement/
极短的、能量极低的微波脉冲通过天线系统发射和接收。雷达波以光速传播。工作时间由电子元件转换为液位信号。特殊的延时方法可以确保在极短时间内进行稳定、精确的测量。
电磁波在空气中以光速传播。雷达液位传感器与物料表面之间的距离可以用以下公式表示：
D = (1/2)*CT
公式中：
D ———雷达液位传感器与物料表面之间的距离；
C ———光速；
T ———脉冲时间。
液位计算公式为：L = E-D
公式中：
L ———液位；
E ———罐体总高度；
D ———空气高度。
即使存在虚假反射，新型微处理技术和独特的 ECHOFOX 软件也能精确分析液位回波。通过输入容器尺寸，可以将距离值转换为与液位成比例的信号。仪器可在空位情况下进行调试。
延伸阅读：FMCW 雷达液位变送器 120GHz
延伸阅读：雷达液位传感器的优缺点
延伸阅读：非接触式液位测量
硫酸储罐液位测量

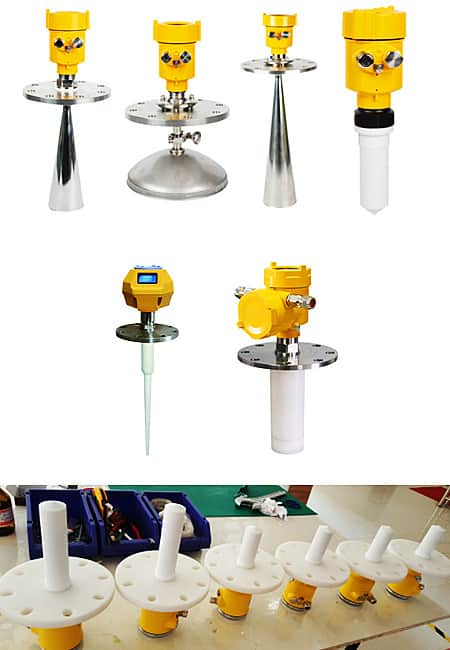

我们为客户提供了用于硫酸储罐液位测量的雷达液位变送器。
柴油硫酸储罐为立式储罐。由于罐内存在大量挥发性气体，因此设备必须具备防爆性能，且不受气体影响。基于焦硫酸储罐的内部结构特点和储存介质的特性，我公司选用了一款非接触式智能雷达液位变送器来测量介质液位。
共有6个硫酸储罐，这些储罐可以相互连接。为了确保测量的准确性和安全性，我们在6个储罐上分别安装了雷达液位变送器，彼此备用。在正常情况下，可以通过参考值比较两个液位测量值的精度。
安装 雷达液位变送器 时，首先采用了倾斜安装方式。其倾斜角度不超过15°。
延伸阅读：柴油罐液位监测系统
调试液位计时发现无液位数据显示。分析故障原因是发射的雷达波被罐体钢板反射回来。主要原因是虚假回波干扰过大。重新调整雷达液位变送器的安装角度后，发现液位数据出现。但是，数据波动较大，经分析可能是由于液位波动造成的。雷达波反射会产生影响。
因此，决定在罐体测量管内安装反射器。重新调整雷达液位变送器的安装位置，使雷达波发射天线的平面与反射器平行。这样测量的液位数据更加准确。
反射器面积计算：
采用智能雷达液位变送器。其天线尺寸参数为DN80/3″
波束角α=10°
根据公式tan5°=W/2D，
可计算得出W=900mm
由此可得反射器的面积。
因此，我们可以制作一个直径不小于900mm的圆盘。
延伸阅读：筒仓/料仓物料水平测量系统
将雷达液位变送器接线端子上的信号线连接至安全栅。即，先穿过安全栅，再连接至DCS和SIS系统的I/O卡。完成雷达液位变送器的软件配置和参数设置。
可通过DCS系统实时监测储罐液位变化，实现储罐液位的远程控制和实时/历史数据监测。
延伸阅读：雷达液位传感器|腐蚀性、蒸汽、挥发性液体
延伸阅读：柴油箱油位计和指示器

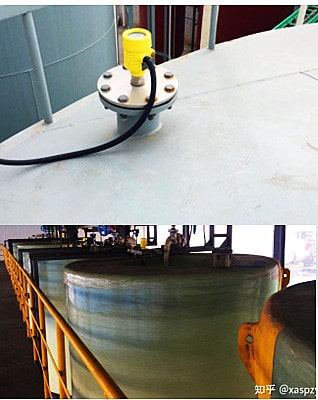

我们通常在化工厂（例如石油储罐、化学品储罐、污水处理厂、计量罐）、海边和码头等场所遇到液位测量问题。这些场所通常用于测量硫酸、硝酸、盐酸、氢氟酸、氢氧化钠和浓碱等腐蚀性介质。
遇到这些腐蚀性介质时，我们通常选择腐蚀性超声波液位传感器，并使用非接触式雷达液位传感器来测量硫酸、盐酸和硝酸等腐蚀性液体。下面我们将介绍在选择液位传感器时需要考虑的两个主要原则。
第一原则：需要考虑非接触式测量的原理。选择非接触式液位传感器。
因为液位传感器的探头无需接触介质。它利用感应带的原理来获取当前的液位信息。例如，雷达液位传感器 在测量液位时，探头不会接触被测介质。选用的材料为四氟乙烯。同时，它采用全封闭式防腐蚀结构。因此，对于粘稠、腐蚀性、浑浊等液体的液位测量，效果非常出色。
延伸阅读：GWR 高温高压液位传感器
第二个原则：考虑现场安装的便利性。
由于测量硫酸、盐酸、硝酸等腐蚀性液体的特殊性，需要便于现场安装，例如在罐体上开孔。
因此，在选择液位传感器时，必须考虑其工作可靠、安装简便、使用寿命长、免维护等特性。
第三个原则：传感器选择。
当 雷达液位传感器 测量腐蚀性介质时，一般厂家会选择防腐型四氟乙烯材料的接触面。考虑到环境因素，在这种情况下应选择物理密封的防腐探头。
延伸阅读：磁致伸缩液位变送器的应用
第四原则：主机部件的选择。
大多数情况下，良好的密封性至关重要。即使介质有少量泄漏，也可能从外壳或电线入口进入液位传感器内部，导致内部电路板腐蚀。对于环境中存在腐蚀性气体的情况，可以使用防腐蚀的高频雷达液位传感器来延长主机的使用寿命。
以上是我们对浓硫酸和浓盐酸液位传感器选择方法的分析。如果浓硫酸和浓盐酸的温度超过一定范围，出现蒸汽或汽化现象，则需要根据现场实际情况重新选择合适的液位传感器。
延伸阅读：危险液体用超声波液位变送器

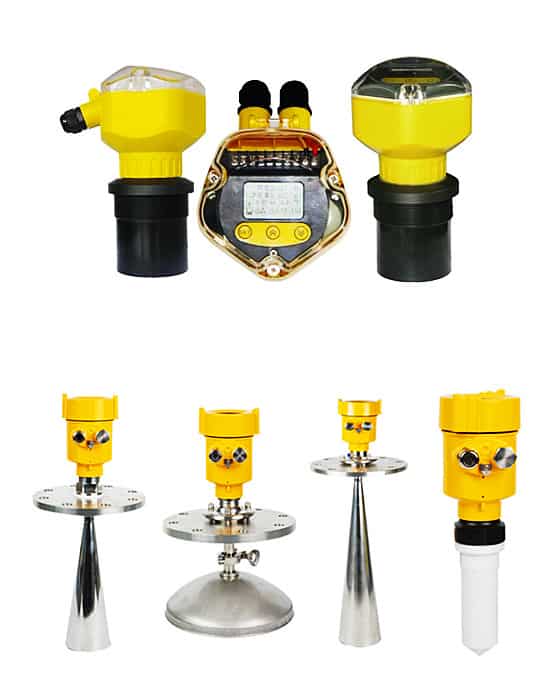

从超声波液位计和雷达液位计的工作原理来看，两者有很多相似之处，在耐硫酸腐蚀性方面也相差无几。这也是很多用户不知道如何选择的重要原因。
稀硫酸和浓硫酸都会产生酸雾且易挥发。此外，硫酸泵运行时，硫酸表面会产生不同程度的泡沫。这些因素都会影响 超声波液位计 声速测量的精度。在这方面，大量用户应用反馈表明，国内外超声波液位计在测量硫酸液位方面都不是理想选择。
因为雷达液位计的电磁波受气体、泡沫和粉尘等因素的影响较小。所以，雷达液位计，特别是高频雷达液位计，更适合用于测量硫酸液位。
延伸阅读：用于储罐液位监测的低成本浮球式液位传感器
相比之下，雷达液位变送器的测量精度更高。因此，雷达液位变送器比超声波液位变送器更适合用于硫酸液位测量。
在实际应用中，虽然雷达液位变送器能够有效地测量硫酸液位，但在测量一级吸液罐、二级吸液罐以及地下储罐中的硫酸液位时，防腐蚀浮球式液位变送器被广泛使用。这是因为雷达液位变送器的价格相对较高，而防腐蚀浮球式液位变送器更具性价比。
但在 测量硫酸储罐液位 方面，很少有硫酸厂使用防腐蚀浮球式液位变送器。这是因为防腐蚀浮球式液位变送器的导杆容易受到来自更高储罐液体的冲击而弯曲，因此不适合在硫酸储罐中使用。大多数硫酸厂都使用雷达液位变送器来测量硫酸液位。
了解更多：超声波液位变送器与雷达液位变送器的区别
延伸阅读：雷达油罐液位传感器
