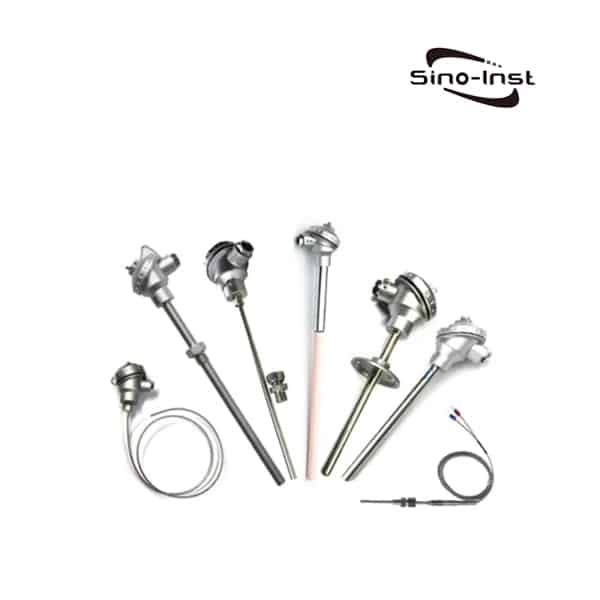

热电偶

热电偶常用于测量液体、蒸汽和气体介质的温度以及固体表面温度。

热电偶是温度测量仪器中常用的温度测量元件。它直接测量温度，并将温度信号转换为热电势信号。该信号再由电学仪器转换为被测介质的温度。热电偶通常由热电极、绝缘套管和接线盒等主要部件组成。常用于显示仪器、记录仪器和电子调节器。

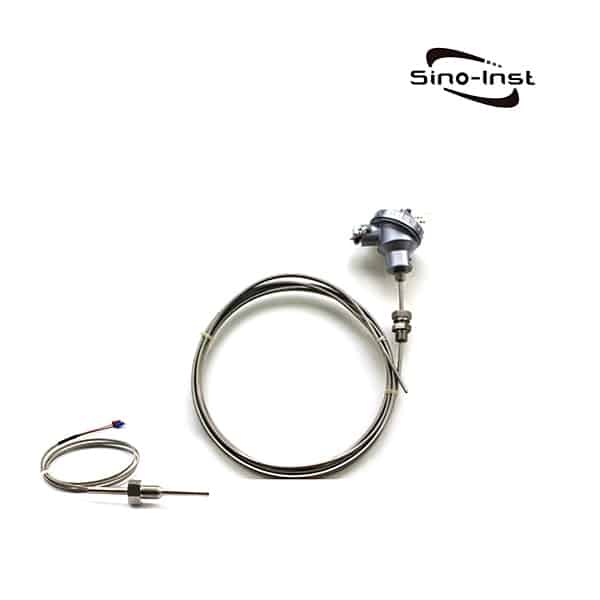

护套热电偶

它通常与显示仪器、记录仪器、电子计算机等配合使用。它可以直接测量各种生产过程中液体、蒸汽、气体和固体表面的温度，测量范围为0~1300℃。

护套式热电偶的电极由两种不同的导电材料组成。当测量端和参考端之间存在温差时，会产生热电势。工作仪器会显示与该热电势对应的温度值。

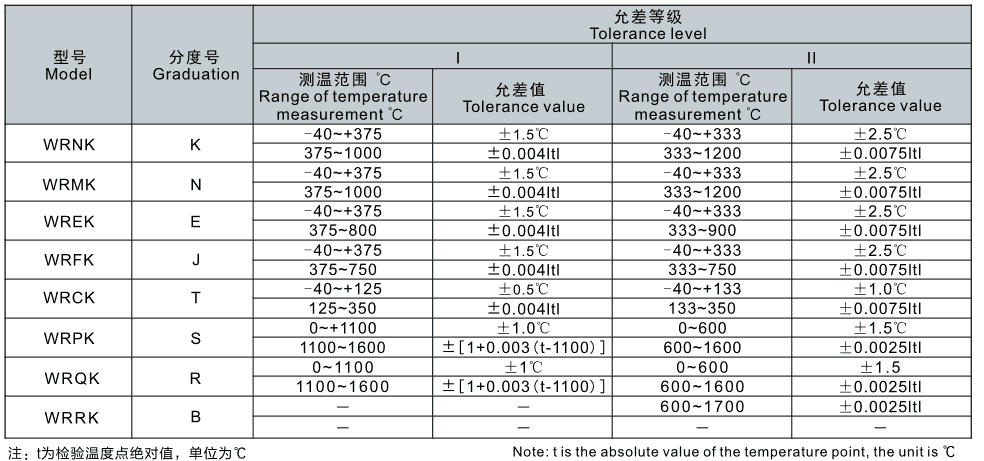

温度测量范围和误差容限

延伸阅读：液氮罐传感器

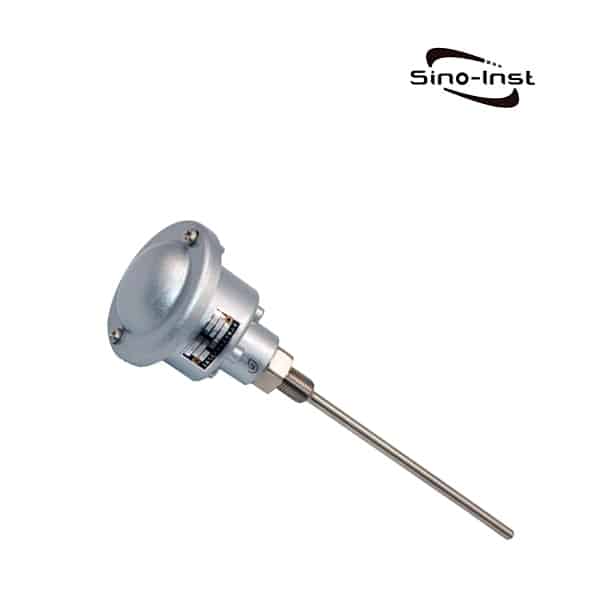

组装式护套热电偶

产品应用

• 冷却和加热系统
• 供水和热水系统
• 空调系统
• 自动化系统温度测量与控制
• 适用于工业环境中的温度测量，尤其适用于电机、发电机和其他高压设备周围的温度测量。
• 广泛应用于注塑模具。

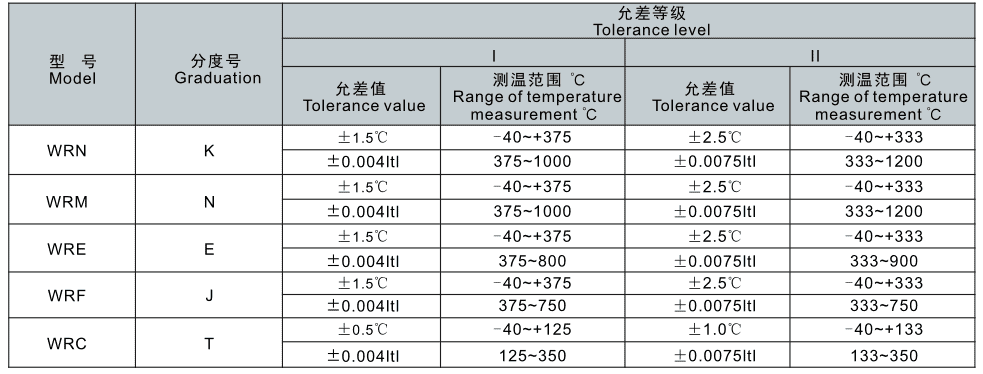

温度测量范围和容差误差

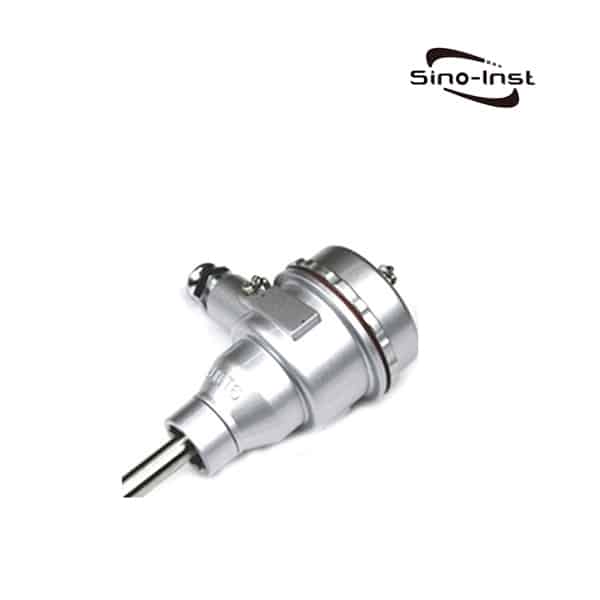

防爆热电偶

防爆热电偶采用间隔防爆原理，通过对接线盒及其他部件进行足够强度的密封，将会产生火花、电弧和危险温度的危险部件密封起来。这样，当空腔内发生爆炸时，爆炸火焰会在接合面之间的间隙中冷却和分离，从而阻止火焰和温度传递到空腔内部。最终实现防爆效果。

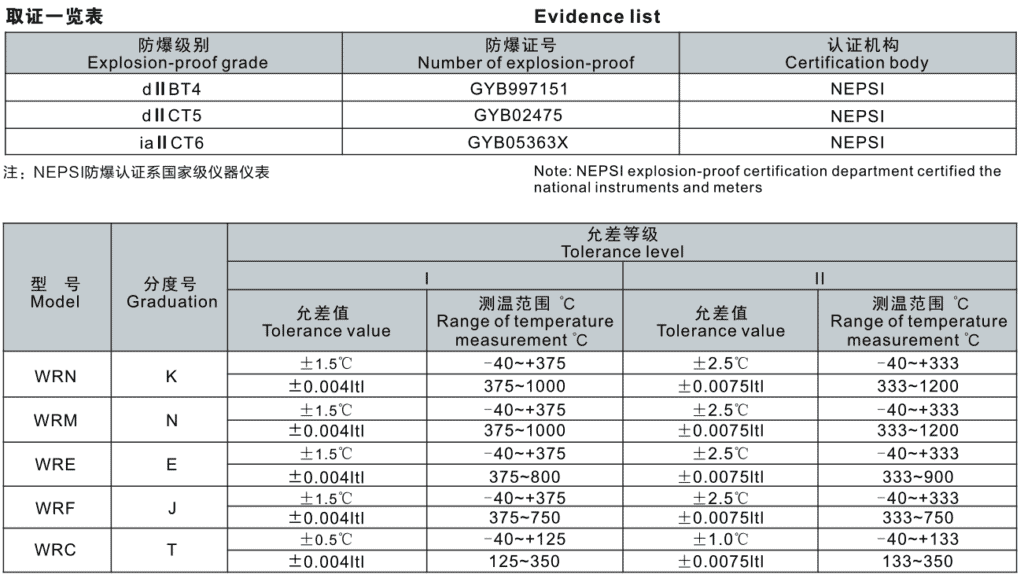

防爆热电偶 温度测量范围

了解更多：1类1区和1类2区的区别

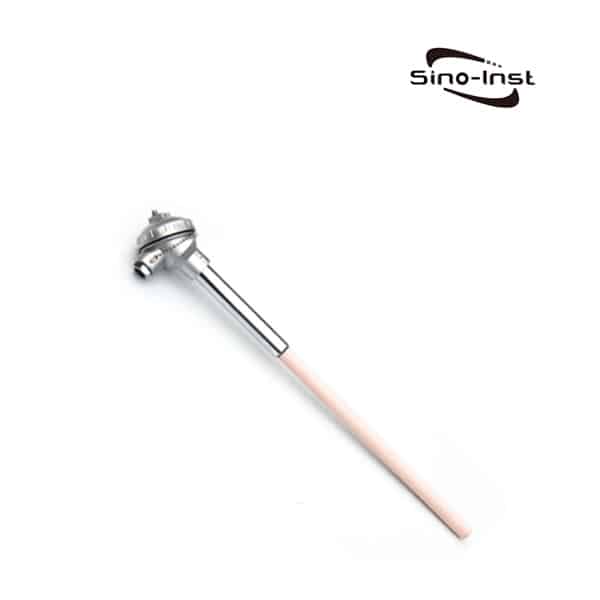

铂铑热电偶

铂铑热电偶 是一种传统的温度测量元件。它具有稳定的热电性能和强的抗氧化性，适用于在氧化性和惰性气氛中连续使用。长期使用温度为1600℃，短期使用温度为1800℃。技术指标如下：

1. 温度测量范围：0~1800℃
2. 温度测量精度：<±0.5% t
3. 时间常数：≤180s
4. 绝缘电阻：5MΩ（20℃时）
5. 规格及尺寸：500、750、1000、1200（mm）

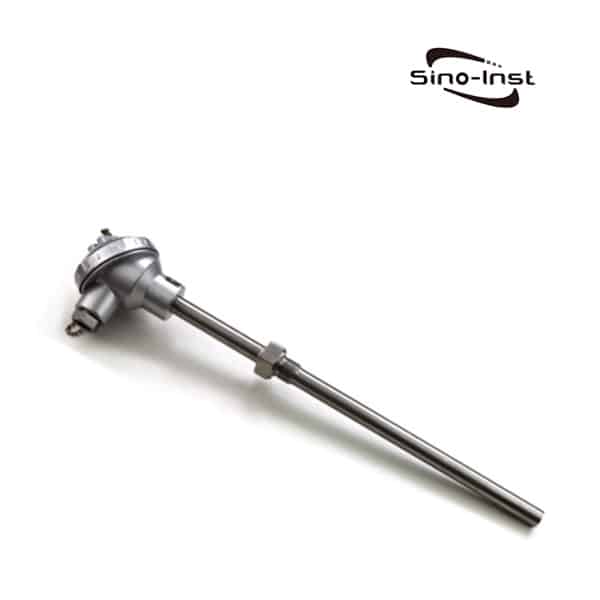

K型热电偶

K型热电偶用作 温度传感器。K型热电偶通常与显示仪表、记录仪表和电子调节器配合使用。

K型热电偶可直接测量0℃至1300℃范围内各种生产条件下液体、蒸汽、气体和固体表面的温度。

K型热电偶是目前消耗量最大的金属热电偶，价格也最为低廉，其消耗量是其他类型热电偶消耗量的总和。

• K型热电偶导线的直径通常为1.2mm～4.0mm。
• 正极（KP）的标称化学成分为：Ni:Cr=90:10，负极（KN）的标称化学成分为：Ni:Si=97:3，其工作温度范围为-200℃～1300℃。
• K型热电偶具有线性度好、热电势高、灵敏度高、稳定性好、均匀性佳、抗氧化性强、价格低廉等优点，可在氧化性惰性气氛中使用，应用广泛。
• K型热电偶不能直接用于高温下的硫磺、还原性或还原氧化交替气氛以及真空环境中，也不建议在弱氧化性气氛中使用。

热电偶类型

常用的热电偶可分为两类：标准热电偶和非标准热电偶。

所谓标准热电偶，是指具有统一标准索引表的热电偶，该索引表规定了热电势与温度的关系、允许误差以及国家标准。它配有相应的显示仪器供选择。
非标准热电偶在使用范围或量级上不如标准热电偶。通常情况下，没有统一的索引表。它主要用于某些特殊场合的测量。

我国自1988年1月1日起开始实行标准热电偶制度。热电偶和 热阻 均按照IEC国际标准生产。S、B、E、K、R、J和T七种标准热电偶被指定为我国统一设计的标准热电偶。

理论上，任何两种不同的导体（或半导体）都可以制成热电偶。然而，作为一种实际的温度测量元件，它有很多要求。

为了确保工程技术的可靠性和足够的测量精度，并非所有材料都能制成热电偶。一般来说，热电偶​​电极材料的基本要求是：

1. 在温度测量范围内，热电性能稳定，不随时间变化，具有足够的物理化学稳定性，不易氧化或腐蚀；
2. 电阻温度系数低，电导率高，比热容低；
3. 温度测量过程中产生的热电势应较大，且热电势与温度的关系呈线性或近似线性单值函数；
4. 材料具有良好的重复性，机械强度高，制造工艺简单，价格低廉。
