氮气流量计用于测量氮气（N2）的流量。数字涡街流量计可采用法兰、对夹式或螺纹连接方式安装。螺纹连接适用于小直径管道。
氮气流量计使用方便，价格合理。螺纹连接是一种广泛应用的可拆卸固定连接方式，具有结构简单、连接可靠、装卸方便等优点。氮气在化工和制药行业的许多工艺过程中都需要使用，主要用作保护气体，以防止爆炸性气体的产生。Sino-Inst 涡街流量计可用于天然气、氮气、沼气等多种气体的流量测量。
涡街氮气流量计参考价格：400-1000美元/台。
Sino-Inst 提供多种涡街流量计，用于流量测量。如有任何疑问，请联系我们的销售工程师。
涡街式氮气流量计的特点
- 可更精确地控制氮气流量，从而降低成本。
- 氮气流量控制还能防止氮气流量过大，导致热补充不足。
- 可精确获知氮气输出量。
- 该氮气流量计无活动部件，无磨损，耐污。无需机械维护，使用寿命长。
- 仪器整体结构设计合理，动态测量范围宽，压损小。
- 测量不受温度和压力的影响，耐高温高压。
涡街氮气流量计规格参数
| 执行标准 | 《JB/T9249-2015 涡街流量计 行业标准》 |
| 直径(mm) | 15、20、25、40、50、65、80、100、125、150、200、250、300（300~1000 插入式） |
| 公称压力(MPa) | DN15-DN200 4.0（>4.0，需签订供货协议）DN250-DN300 1.6（>1.6，需签订供货协议） |
| 介质温度(ºC) | 压电式：-40~150、-40~260、-40~330； 凸出式电容：-40~400（供货协议） |
| 主体材质 | 1Cr18Ni9Ti（其他材质可协商订购） |
| 允许振动 加速度 | 压电式：0.2克；投射式电容：1.0-2.0克 |
| 精度 | ±1%R，±1.5%R；插入式：±2.5%R |
| 度数范围 | 1:6~1:25 |
| 电源 | 传感器：DC+12V、DC+24V；发射器：DC+12V、DC+24V；电池供电：3.6V电池 |
| 输出信号 | 脉冲：高电平：≥5V，低电平：≤1V；电流：4~20mA |
| 压力损失系数 | 符合 JB/T9249 标准 Cd≤2.4 |
| 防爆系数 | 本质安全型：Ex ia II CT2-T4 防爆类型：Exd II CT2-T5 |
| 防护等级 | 普通型：IP65 潜水型：IP68 |
| 环境条件 | 温度：-20℃~55℃，相对湿度：5%~90%，大气压力：86~106kPa |
| 适用介质 | 气体、液体、蒸汽 |
| 传输距离 | 三线脉冲输出：≤300m，两线标准电流输出：(4~20mA)≤1500m 负载电阻≤500Ω；RS485/HART≤1200m |
| 接口 | 螺纹 M20*1.5 或其他 |
您可能感兴趣：数字流量计指南 | 液体和气体
晶片式和螺纹式涡街流量计有什么区别？
三种连接方式：晶片式、螺纹式、法兰式等：
法兰式连接可根据工艺要求、不同的连接面、压力等级等进行选择。
晶片式连接适用于各种管径，但压力等级不宜过高。
螺纹式连接的应用范围相对较小，例如小直径、中低压等。
了解更多：液体流量计指南
选择螺纹式涡街氮气流量计时需要注意的5个事项
涡街流量计的原理是在流量计管道中安装一个滞流段。当流体流经该滞流段时，由于滞流段表面的滞流效应，下游会形成两排不对称的涡旋。
这些涡旋在滞流段的侧面和后方分离，形成所谓的卡门涡旋列。两排涡旋的旋转方向相反。卡门理论证明，当h/L=0.281时，涡旋列稳定。其中，h为两排涡旋之间的宽度，L为相邻两排涡旋之间的距离。
正确选择可以确保螺纹连接式涡街流量计的良好性能。
根据被测流体介质的物理化学性质，应该选择哪种涡街流量计？
- 精确功能检验
精度等级与功能 根据测量要求和使用场合选择合适的仪器精度等级，以经济高效地满足需求。
例如，用于贸易结算、产品交接和能源计量等场合，精度等级应较高，例如 1.0、0.5 或更高。
对于过程控制场合，可根据控制要求选择不同的精度等级。
对于仅需检查过程流量而无需进行精确控制和测量的场合，可以选择稍低的精度等级，例如 1.5、2.5 甚至 4.0。在这种情况下，可以选择价格低廉的插入式涡街流量计。
2. 可测量介质
测量一般介质时，涡街流量计的满量程流量可在被测介质流量的 0.5-12m/s 范围内选择，范围较宽。
所选仪表的规格（口径）不一定与工艺管道的规格相同。应确定测量流量范围是否在流量范围内。也就是说，当管道流量较低，无法满足流量计的要求，或者在该流量下无法保证测量精度时，需要减小仪表的口径，以提高管道内的流速，从而获得满意的测量结果。
3. 螺纹连接涡街流量计的选择
在饱和蒸汽测量中，通常使用VA型压电涡街流量计。由于涡街流量计量程较宽，因此在实际应用中，一般认为饱和蒸汽的流量不应低于涡街流量计的下限。也就是说，流体速度不得低于5m/s。
可以根据蒸汽用量选择不同口径的涡街流量计。变送器的口径不能直接按照现有工艺管道的口径来选择。
4. 压力补偿式压力变送器的选择
由于饱和蒸汽管道较长，压力波动较大，必须采用压力补偿。考虑到压力、温度和 密度 之间的对应关系，测量中只能使用压力补偿。由于管道饱和蒸汽压力范围为0.3-0.7MPa，因此压力变送器的量程可以达到1MPa。
5. 螺纹连接涡街流量计显示仪表的选择
智能流量指示器，具有电压稳定补偿、瞬时流量显示和累计流量累加功能。
延伸阅读：氮气(N2)流量计类型
数字式氮气流量计
目前市面上主要有四种可用于测量氮气流量的仪器：

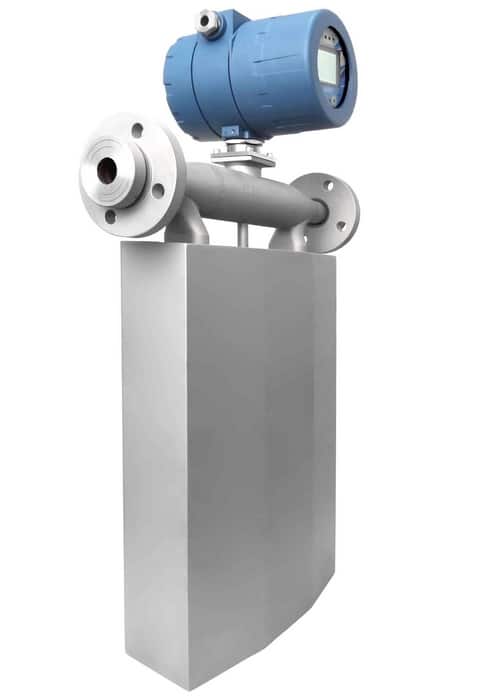

科里奥利质量流量计。直接测量 气体和液体的质量流量。它可用于测量氮气，而氮气的测量成本较高。
延伸阅读：液氮液位测量
氮气流量测量
氮气在化工和制药行业的许多工艺流程中都需要使用，主要用作保护气体，以防止爆炸性气体的产生。
例如，在处理粉尘产品或溶剂时。
如果您的工作需要使用氮气，在储罐上安装流量计是节省成本的绝佳方法。
这些指示器可以显示气体是否在 管道中流动，通常通过悬浮球、压力表或其他视觉指示来实现。
这些流量计使用简便、性能可靠，是焊工、暖通空调技术人员等人员的必备工具。
氮气流量计有很多种类型。常用的氮气流量计有三种：旋进涡街流量计、气体涡街流量计和热式气体质量流量计。选择流量计时，需要根据现场可提供的参数和成本选择合适的型号和规格。
了解更多：
数字气体质量流量计的优势
常见问题
相关博客
延伸阅读：低温流量计 | 液氮-液氧
Sino-Inst 提供超过 10 种螺纹涡街氮气流量计，价格最优。
我们提供多种螺纹涡街氮气流量计选项，例如免费样品和付费样品。我们所有的氮气流量计均可与 AMS NEW TREX 兼容。
Sino-Inst 是一家位于中国的螺纹 涡街氮气流量计 供应商。我们的氮气流量计产品在北美、中东和东欧市场广受欢迎。
