V型锥流量计又称锥式流量计、内锥流量计、一体式V型锥流量计。V型锥流量计的工作原理与其他差压流量计相同，也是一种节流式差压流量计。
V型锥流量计的基本原理与其他类型的差压流量计相同，都是基于密封管道内的能量守恒原理。V型锥流量计是在管道中心悬挂一个锥形截止阀，该截止阀阻碍介质流动，从而改变流量曲线的形状。测量介质包括水、蒸汽、空气、天然气、氮气、焦炉煤气等。最高工作温度为450℃，最高压力为40MPa。
Sino-Inst，差压式流量计制造商。产品包括孔板式、文丘里式、安努巴式等。适用于液体、气体和蒸汽流量测量。如需技术支持，请联系我们的销售工程师！
V型锥流量计的特点
V型锥流量计规格
| 长期稳定性： | ± 0.1% F.S / Y |
| 输出： | 4~20mA |
| 重复性： | ± 0.1% |
| 最小流速： | 0.1m |
| 调节比： | 通常为 15:1；最大为 50:1 |
| 雷诺数范围： | 8 × 103 ~ 5 × 106 |
| 工作压力： | ≤ 16MPa，42MPa（最大值） |
| 工作温度： | -160 °C ~ 700 °C |
| 公称直径： | φ15~φ2000 (1/2″~120″) |
| 环境温度： | ≤ 80 °C |
V型锥流量计应用
V型锥流量计可成功测量以下流体：
- 气体：
气体：焦炉煤气、高炉煤气、城市煤气；
天然气：含水量超过5%的 天然气；
各种烃类气体：烷烃、烯烃等；
各种生产气体：氢气、氦气、氩气、氧气、氮气等；
腐蚀性气体：湿氯化物气体等；
空气：包括含水空气、含尘空气、压缩空气等；
烟气：各种锅炉和加热炉排放的烟气； - 蒸汽：饱和蒸汽、过热蒸汽；
- 液态
油类：原油、燃料油、含水乳化油、柴油、液压油等；
水：原水、饮用水、生产用水、污水等；
各种水溶液：酸、碱、盐溶液等；
有机化学品：甲醇、乙二醇、二甲苯等； - 特殊流体
油+碳氢化合物气体+砂；
充气水：H₂O+N₂+空气；H₂O+CO₂等；
延伸阅读：氮气流量测量
Veris流量测量集团
Armstrong International旗下的 Veris流量测量 解决方案提供卓越的流量测量技术，满足您环境中的关键需求。其Verabar和Accelabar专利解决方案可提供一致、准确、可靠的流量测量，适用于各种液体、气体和蒸汽。
金属 转子流量计 适用于小直径、低流速介质的流量测量。它可以测量大多数介质，例如气体和液体。
金属转子流量计可以测量气体和液体的瞬时流量和累计流量，包括腐蚀性酸、碱和盐溶液。当流量较小或需要纯机械式或不便的电源时，它是理想之选。
转子流量计大多为立式安装，底部进料，顶部出料，也可水平安装。价格较高。让我给您展示一个样品。

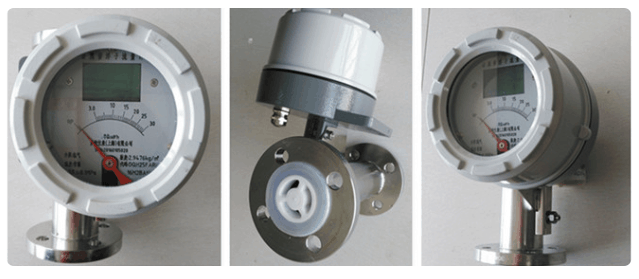

这是一款防爆型转子流量计，用于测量腐蚀性液体。

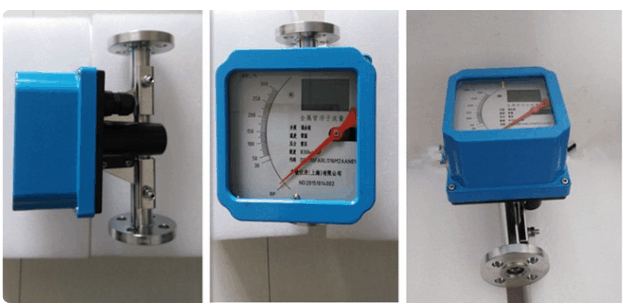

这是一款智能型转子流量计，可测量气体和液体，但不能含有杂质。
这款转子流量计水平安装，用于 测量氮气。它采用纯机械式设计，显示瞬时流量。
V型锥流量计工作原理
V型锥流量计是一种差压式流量计。基于差压原理设计的流量计已应用超过百年。
差压式流量计的原理基于密封管道内的能量转换原理。也就是说，对于稳定的流体，流量与管道内介质流量的平方根成正比。
当介质靠近锥体时，其压力为P1。当介质流经锥体的截流区域时，速度增大，压力减小至P2。P1和P2均通过锥体流量计的取压口传递至差压传感器。当流量变化时，锥体流量计两个压力取压口之间的压差会增大或减小。
V型锥流量计的流量计算公式与其他差压式流量计相同。然而，其独特的截流元件设计迫使管道中心的介质绕过锥体流动。与其他差压式流量计相比，锥形流量计具有诸多优势。
我们可以借助理想流量曲线分布来理解锥形流量计的性能。管道内的流体不受干扰或阻碍，这就是我们所说的理想流动状态。其流速均匀分布，靠近管壁的流速几乎为零。
管道中心的流速达到最大值。靠近管壁的流速几乎为零，这是由于管壁与介质之间的摩擦造成的。由于锥形流量计悬挂在管道中心，它直接与流体的高速区域接触，迫使高速区域的流体与靠近管壁的低速区域的流体混合，从而使流量均匀分布。
因此，即使流量很低，锥形流量计仍然能够使流体与管道中心最高流速区域持续相互作用，从而产生正确的差压。
V型锥流量计计算
简化公式为：
其中：
QV – 流体体积流量 m³/h
Cd – 流出系数
βV – 等效直径比
dV – 锥体最大直径，D – 管道内径
ρ – 流体密度
ε – 气体膨胀系数
实际应用中，流量难以均匀分布，管道内的任何变化都可能影响流体，例如：弯头、阀门、缩径管、扩径管、泵、三通等。锥流量计利用锥体改变上游流速分布曲线，即使在极其恶劣的条件下，也能保证测量精度。
延伸阅读：[工作原理及价格]SI3051ANB Annubar 流量计
V型锥流量计安装
1.管道法兰式：
指流量计两端的安装法兰。它与工艺管道两端相同规格的安装法兰（也称用户法兰）连接。这是一种较为常用的结构。
适用口径为DN50mm～3000mm。此形式适用于节流装置和差压变送器的分体式安装。通常用于测量蒸汽流量，也可用于测量其他高温介质。
2.法兰夹紧式：
用于小口径流量计的安装。每条流量计工艺管道仅需两个法兰。将法兰与工艺管道焊接在一起，然后将流量计夹在两个法兰之间。其安装方法与涡街流量计（≤300mm）相同。
3.小口径一体式：
适用于直径≤DN40mm、介质温度≤120℃的流体。结构是将差压变送器与塔式流量计直接组合成一个整体。
两者之间没有压力导管、取压阀或三阀组，安装非常简便（与涡街流量计的安装方式相同）。调整差压变送器零点时，需要关闭工艺管道的阀门，然后即可进行零点调整。
注意：此安装方式不适用于测量高温介质。因为高温介质会进入 差压变送器 的测量室，损坏变送器的测量膜片。
4.管道对接焊接式：
指塔式流量计与工艺管道无法通过法兰连接（流量计本体无法进行法兰连接）。安装时，将流量计与工艺管道直接焊接在一起。这种结构的成本相对较低（减少了4个法兰的成本），而且是一次性安装。通常用于较大直径的场合。
5.常规流体一体化型：
指介质温度≤120℃的流体。适用管径：DN50～DN3000。根据不同的流体和用户需求，厂家在出厂前将阀门和三通阀组焊接（或组装）在流量计上。用户在现场安装时可将流量计和变送器组装在一起。
6.蒸汽一体化型：
指在测量蒸汽流量时将变送器和塔式流量计组装在一起。在变送器和流量计之间，必须安装我公司专用的“蒸汽三通阀组”。因此，取消了压力导管，大大简化了受压结构。
7.液体防冻型：
指我公司在塔式流量计和变送器之间安装的“液体专用隔离罐”。罐内装有特殊介质，即使在较低温度下也不会结冰。这种安装方式适用于测量液体，尤其是在室外环境温度较低的情况下。变送器测量腔内的液体容易结冰，从而损坏变送器。
8.方管法兰型：
指工艺管道为方管，流量计测量管道为圆管，两者通过专用的“方圆”接头连接。
