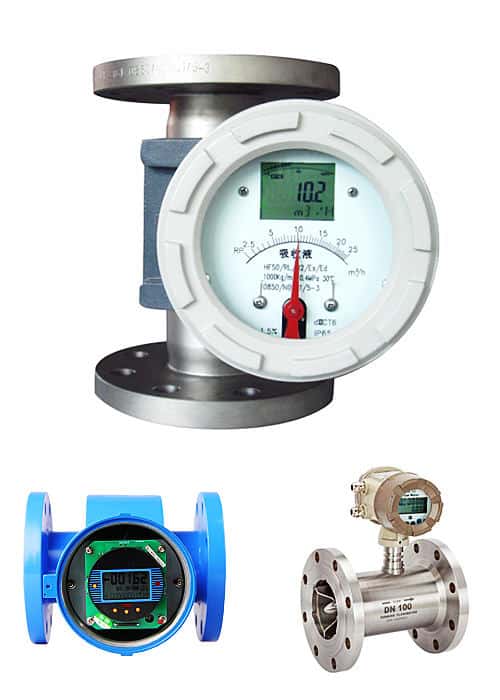

什么是速度流量计？
速度流量计是一种通过直接测量封闭管道段内满管的流量来获取流量参数的流量计。流量可以通过速度流量计测量流体的速度来计算。速度流量计主要包括电磁式、超声波式、涡轮式、涡街式、进动涡街式、转子式等。
流量计类型
流量计种类繁多。基本上，流量计可分为以下几种类型：
为什么会有这么多类型的流量计？这首先要从工厂的工作条件说起。工作条件的三大要素——介质、温度、压力和工况——都在不断变化，从而产生了成千上万种不同的工作条件。这就需要采用不同的原理和不同类型的流量计。
速度流量计类型
超声波流量计能够快速有效地测量液体流量。超声波流量计的技术主要分为两种：多普勒频移法和时差法。
时差式超声波流量计 最适合测量清洗液的流量，因此也是最常用的超声波流量计类型。
多普勒式超声波流量计 可以测量气流中气泡或颗粒反射的声波的频率差，适用于含气或含杂质的液体。
超声波流量计的优势
- 超声波流量计是一种非接触式测量仪器，可用于测量难以接触和观察的流体流量以及大直径管道的流量。它不会改变流体的流动状态，不会产生压力损失，并且易于安装。
- 它可以测量强腐蚀性介质和非导电介质的流量。
- 超声波流量计测量范围广，管道直径范围从20mm到6m。
- 超声波流量计可以测量各种液体和污水的流量。
- 超声波流量计测量的体积流量不受被测流体的温度、压力、粘度和密度的影响。它可以制成固定式和便携式两种形式。
超声波流量计的缺点
- 超声波流量计的温度测量范围不高，通常只能测量温度低于200℃的流体。
- 抗干扰能力差。它容易受到气泡、污垢、泵和其他声源（包括超声波噪声）的干扰，从而影响测量精度。
- 直管段要求严格，前端20D，后端5D。否则，分散性差，测量精度低。
- 安装的不确定性会导致流量测量出现较大误差。
- 测量管道的污垢会严重影响测量精度，导致显著的测量误差。在严重的情况下，流量计甚至无法显示流量。
- 可靠性和精度不高（通常在1.0-2.5左右），重复性差。
延伸阅读：如何让超声波明渠流量计为您服务
涡轮流量计 是一种速度流量计，也称为叶轮流量计。可用于测量液体和气体的瞬时流量和累积流量。
涡轮流量计广泛应用于石油、有机液体、无机液体、液化气、天然气、煤气和低温流体的流量测量。涡轮流量计信号可分为脉冲信号或电流信号（4-20mA）。适用于与二次显示器、PLC、DCS和其他计算机控制系统配合使用。
涡轮流量计的优点
- 成本适中。
- 非常适用于流速适中且稳定的清洁、低粘度流体。
- 量程比极佳，即使流量远低于最大流量也能准确测量。
- 如果用于清洁流体，尤其是具有一定润滑性的流体，涡轮流量计的可靠性很高。
- 已获得AGA和API认证，可用于贸易交接计量。
- 涡轮流量计会造成一定的压降，在某些情况下，例如重力流，压降可能是一个需要考虑的因素。
- 精度高。在所有流量计中，涡轮流量计的精度最高。
- 零点无漂移，抗干扰能力强。
- 精度高。在所有流量计中，涡轮流量计的精度最高。
- 零点无漂移，抗干扰能力强。
涡轮流量计的缺点
- 不适用于蒸汽流量。
- 轴承易磨损。
- 需要持续的背压以防止空化。
- 液体中的气泡会严重影响流量计的精度。
- 涡轮流量计仅适用于洁净的液体和气体（可能需要在上游安装过滤器以防止颗粒物损坏）。
- 不适用于测量腐蚀性流体。
- 在层流状态下，对于高粘度流体可能无法正常工作。
- 无法长期保持校准特性。
延伸阅读：大直径管道用涡轮插入式流量计
涡街 流量计 又称涡街脱落流量计。涡街流量计 适用于蒸汽以及各种液体和气体的流量测量。
涡街流量计是一种 体积流量计，它基于卡门涡旋原理，测量气体、蒸汽或液体的体积流量、标准条件下的体积流量或质量流量。当流体流经涡街流量计的除尘杆时，会形成涡旋。涡旋脱落的频率与流体速度成正比。涡街流量计可配置温度和压力补偿功能。
延伸阅读：涡街蒸汽流量计
涡街流量计的优点
- 压降小，约为节流式 差压流量计的1/4至1/2。
- 输出与流量成正比的脉冲信号，无零点漂移。
- 结构简单、坚固，易于安装和维护。无需压力导管和三阀组等，减少了泄漏、堵塞和冻结。测量元件结构简单，性能可靠，使用寿命长。
- 精度高，一般为±(1～1.5)%R。
- 测量范围宽，选择口径合理的涡街流量计，量程可达20:1。
- 在一定的雷诺数范围内，孔板流量计的输出频率不受流体物理性质（密度、粘度）和成分的影响，即流量系数仅与涡街发生器和管道的形状和尺寸有关。
- 涡街流量计的体积流量不受被测流体的温度、压力、密度或粘度等热参数的影响。通常无需单独校准。它可以测量液体、气体或蒸汽的流量。
了解 流量和压力之间的关系 有助于计算质量流量或体积流量。
涡街流量计的缺点
(1) 涡街流量计的体积流量不受被测流体的温度、压力、密度等热力学参数 的影响，但液体或蒸汽的最终测量结果应为质量流量，气体的最终测量结果应为标准体积流量。无论是质量流量还是标准体积流量，都需要根据流体密度进行转换，并且必须考虑流体工况变化引起的流体密度变化。
(2) 造成流量测量误差的主要因素有：管道内流速不均匀引起的测量误差；流体工况变化时介质密度无法准确确定；将湿饱和蒸汽误判为干饱和蒸汽进行测量。若不加以控制或消除，涡街流量计的总测量误差将非常大。
(3) 抗振性能差。外部振动会导致涡街流量计测量误差，甚至无法正常工作。通道流体的高速冲击会引起涡街发生器悬臂梁的额外振动，从而降低测量精度。大管径管道的影响更为明显。
(4) 对测量脏介质的适应性差。涡街流量计的发生体极易被介质污染或被污垢缠绕，其几何尺寸的变化对测量精度影响很大。
(5) 对直管段的要求较高。专家指出，涡街流量计的直管段必须保证前端40D和20D满足测量要求。
(6) 耐温性差。涡街流量计通常只能测量温度低于300℃的介质的流体流量。
延伸阅读：工业插入式流量计系列
了解更多：不同类型的流量计——技术和应用分析。
面积式速度流量计
面积式流量计 是一种流体必须流经有限面积的流量计。由于流量计的流通横截面积随浮子高度而变化，因此这种流量计被称为面积式流量计或等压降流量计。典型的面积式流量计是转子流量计。这与孔板式和文丘里管式等流量计不同，后两者的流通元件面积是固定的。 面积式流量计可以测量气体和液体的流量。
可变面积流量计的优缺点
- 可变面积流量计的优点是结构简单、易于测试，适用于测量小流量。
- 可变面积流量计的缺点是容易受到流体 密度、压力和粘度等因素的影响。在测试烟气流量时，由于烟气中含有粉尘，因此不能使用可变面积流量计。
延伸阅读：船舶燃油流量计——选型与应用
机械流量计
机械流量计是一种利用运动部件来测量流量的流量计。流体流经一系列齿轮或腔室（容积式或PD），或流经旋转的涡轮或转子。机械流量计的工作原理与电磁流量计和超声波流量计不同。机械流量计可以轻松监测水、燃料、粘性流体等各种液体的流量。
您可能感兴趣：什么是雷诺数？
延伸阅读：机械流量计的类型
常见问题
延伸阅读：在线式超声波流量计
