涡街流量计

涡街流量计，又称涡街式流量计。涡街流量计适用于测量蒸汽以及各种液体和气体的流量。

什么是涡街流量计？

涡街流量计是一种体积流量计，它基于卡门涡旋原理，测量气体、蒸汽或液体的体积流量、标准条件下的体积流量或质量流量。当流体流经涡街流量计的除尘杆时，会形成涡旋。涡旋脱落的频率与流体速度成正比。涡街流量计可配置温度和压力补偿功能。

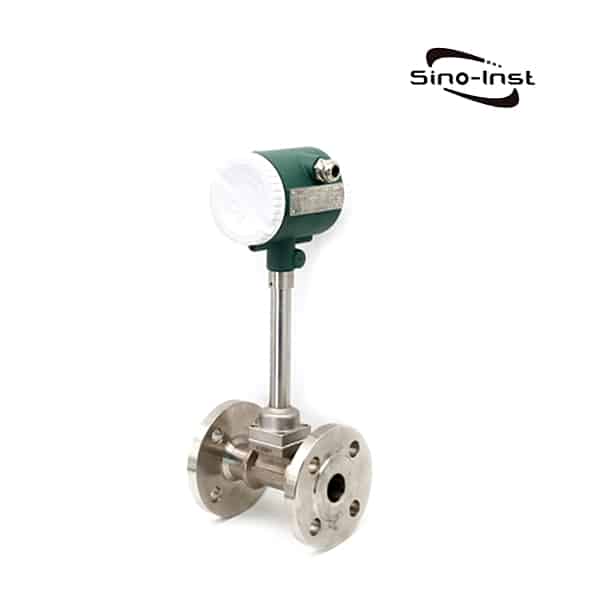

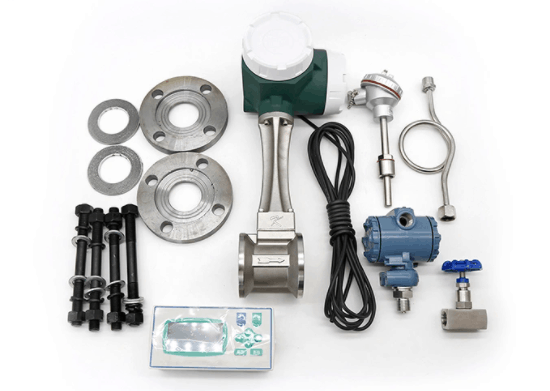

特色涡街流量计

涡街流量计的应用

涡街流量计主要用于工业管道介质的流量测量。介质可以是气体、液体、蒸汽等。

了解更多：涡街流量计在蒸汽流量测量中的应用

主要应用范围包括：

• 工业生产，例如冶金、煤炭、电力、化工、制药、环保等制造业；
• 能源计量。包括对一次能源和二次能源（例如煤炭、石油气、天然气等）进行科学计量，以实现节能减排；
• 环保工程。包括烟气、污水等的流量测量；
• 运输。包括管道运输的控制、分配和调度，并通过计量结果进行更合理的经济核算。

• 涡轮流量计：测量油、液体
• 污水流量计：测量酸、污水
• 电磁流量计：测量酸、碱、污水
• 蒸汽流量计：测量气体、蒸汽
• 孔板流量计：测量蒸汽、气体、液体
• 插入式涡街流量计：测量气体、蒸汽、液体

延伸阅读：高压转子流量计（适用于液体/气体）- 最高可达 25 MPa

涡街流量计工作原理

涡街流量计是一种根据卡门涡旋原理制造的速度型流量计，可用于测量常规气体、蒸汽和液体的流量。

涡街流量传感器具有高精度、宽量程比等优点，且使用过程中无运动部件，提高了机械稳定性，减少了维护需求。涡街流量计在测量工作状态下的流量时，几乎不受介质的温度、压力和成分的影响。

因此，该仪器校准方便，涡街流量传感器在生产和生活中得到广泛应用。

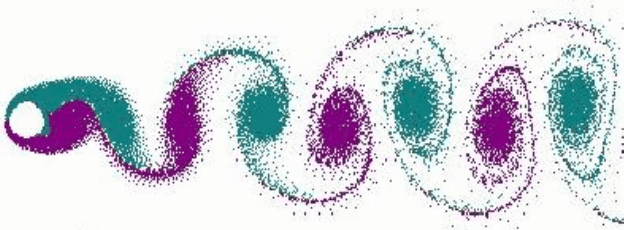

当在流体中设置三角柱涡旋发生器时，涡旋发生器两侧会交替产生规则的涡旋，称为卡门涡旋。

涡旋柱在涡旋发生器下游呈非对称排列。涡街流量计正是基于此原理制造的。

涡旋由涡旋发生体产生，涡旋数量由高灵敏度传感器检测。在一定范围内，涡旋产生数量与流量成正比。

在涡旋流量计中，流量与涡旋产生数量之间的关系
可以用以下公式表示：

Q：被测介质的工作体积流量。单位为 m³/h。
F：涡旋发生体产生的涡旋频率。单位为 Hz。
K：指计算或校准后的流量系数。它表示每立方米产生的频率信号数量。该系数通常通过校准获得。

标准表法校准系数 K 的公式：

该公式也可用于流量校正。

更多关于 涡旋流量计工作原理，请参阅维基百科

Endress+Hauser 制作了一个关于涡旋流量计工作原理的精彩讲解视频。一起来看看吧！

涡街 流量计 的优缺点

涡街流量计的优缺点

涡街流量计的优点

• 压降小，约为节流式差压流量计的1/4至1/2。
• 输出与流量成正比的脉冲信号，无零点漂移。
• 结构简单、坚固，易于安装和维护。无需压力导管和三阀组等，减少了泄漏、堵塞和冻结。测量元件结构简单，性能可靠，使用寿命长。
• 精度高，一般为±(1～1.5)%R。
• 测量范围宽，选择合适的涡街流量计，量程可达20:1。
• 在一定的雷诺数范围内，孔板流量计的输出频率不受流体物理性质（密度、黏度）和成分的影响，也就是说，流量计的系数仅与涡街发生器和管道的形状和尺寸有关。
• 涡街流量计的体积流量不受被测流体的温度、压力、密度或黏度等热参数的影响。通常无需单独校准。它可以测量液体、气体或蒸汽的流量。

涡街流量计的缺点

(1) 虽然涡街流量计的体积流量不受被测流体的温度、压力、密度等热参数的影响，但液体或蒸汽的最终测量结果应为质量流量，气体的最终测量结果应为标准体积流量。无论是 质量流量计 还是标准体积流量，都需要根据流体密度进行转换，并且必须考虑流体工况变化引起的流体密度变化。

(2) 造成流量测量误差的主要因素有：管道内流速不均匀引起的测量误差；流体工况变化时介质 密度 无法准确确定；将湿饱和蒸汽误判为干饱和蒸汽进行测量。若不加以限制或消除，涡街流量计的总测量误差将非常大。

延伸阅读：用于高温液位传感器的调频连续波雷达

(3) 抗振性能差。外部振动会导致涡街流量计测量误差，甚至无法正常工作。通道流体的高速冲击会使涡街发生器的悬臂梁产生额外的振动，从而降低测量精度。大管径管道的影响更为明显。

(4) 对测量脏污介质的适应性差。涡街流量计的发生器本体极易被介质污染或被污垢缠绕，其几何尺寸的变化对测量精度影响很大。

(5) 对直管段的要求较高。专家指出，涡街流量计的直管段必须保证前端40D和20D满足测量要求。

(6) 耐温性差。涡街流量计一般只能测量温度低于300℃的介质的流量。

涡街流量计的类型

涡街流量计的分类方法有以下几种：

(1)Classification by detection method

涡街检测方法是涡街流量计的关键技术，根据涡街检测原理和方法可分为：

• 应变式涡街流量计；
• 应力释放式涡街流量计；
• 电容式涡街流量计；
• 光电式涡街流量计；
• 热式涡街流量计；
• 超声波式涡街流量计；
• 磁电式涡街流量计。

(2) 按传感器结构形式分类可分为：

• 管式涡街流量计。通常用于中小直径管道的流量测量；

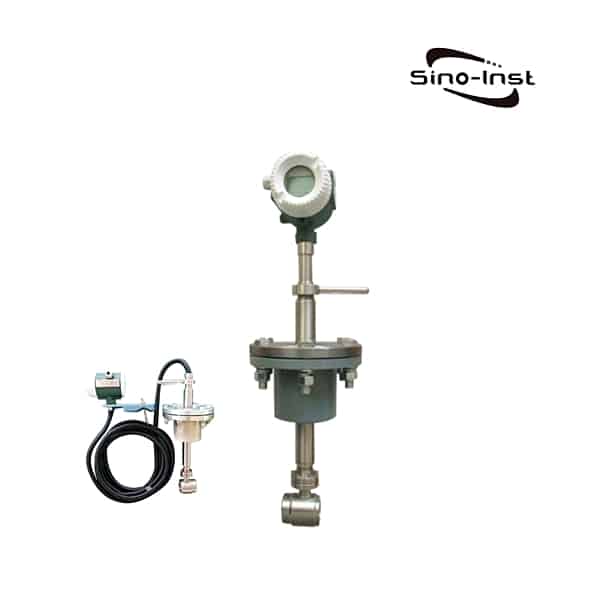

• 插入式涡街流量计。多用于大直径管道的流量测量。

(3) 按用途分类可分为：

• 防爆型涡街流量计。用于石油、化工行业，满足仪器防爆要求；
• 高温涡街流量计。用于测量高温介质；
• 超低温涡街流量计。用于测量液氮、液 氧等超低温介质；
• 耐腐蚀涡街流量计。用于测量酸、碱、盐等腐蚀性介质；
• 质量型涡街流量计。用于测量流体质量。

(4)按仪器功能可分为：

• 常规涡街流量计；
• 智能涡街流量计。集信号检测、处理、补偿、显示、输出于一体。

了解更多：在线气体流量计

涡街流量计安装

涡街流量计安装

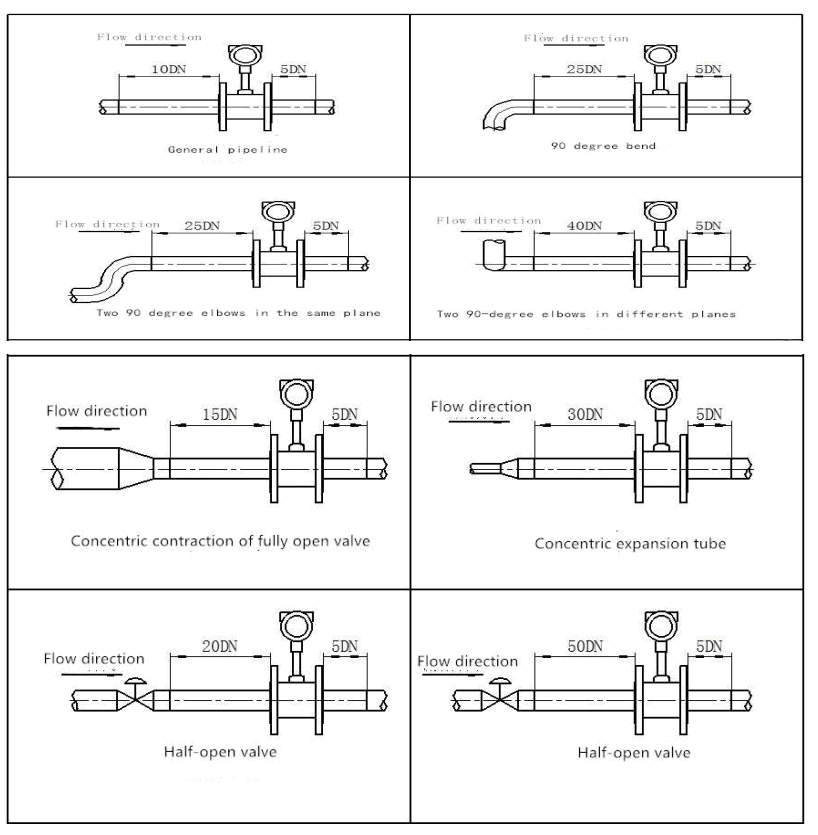

涡街流量计对安装点的上游和下游直管段有一定的要求，否则会影响管道内介质的流场，进而影响流量计的测量精度。仪表的上游和下游直管段长度要求如图所示。DN 为仪表的公称直径单位：mm。

涡街流量计压降

涡街流量计压降

计算压降是否对工艺管道造成影响，计算公式如下：

DP=1.2r × V2(Pa)

其中：
DP：压降 (Pa)
r：介质密度 (kg/m3)
V：管道内平均流速 (m/s)

当被测介质为液体时，为防止汽化和空化，传感器的液体压力应满足以下公式的要求：
P≥2.6DP + 1.25P1 (Pa 绝对压力)

其中：
DP：压降值 (Pa)
P1：流体的蒸汽压 (Pa 绝对压力)

涡街流量计有哪些用途？

涡街流量计主要用于工业管道介质的流量测量，例如气体、液体、蒸汽等介质。以下是一些相关应用。

延伸阅读：超声波流量计类型及技术指南

涡街流量计价格

价格始终是大家关注的焦点。网上可以找到各种类型的涡街流量计，不同厂家的价格也不尽相同。最终报价仍需根据现场实际工况而定。

涡街流量计的价格因口径、材质、测量介质和功能的不同而有所差异！以下附有涡街流量计价格表，供您参考。

此价格仅供参考，并非最终成交价格。请联系我们的销售工程师，根据测量条件选择合适的型号以确认价格。

延伸阅读：原油流量计的类型

相关产品：

延伸阅读：流量累加器 F3000X 数据采集与计算

Sino-Inst 是 涡街流量计的制造商，产品包括气体涡街流量计、液体涡街流量计、卫生级涡街流量计、插入式涡街流量计、蒸汽涡街流量计和天然气涡街流量计。

Sino-Inst 的涡街流量计，中国制造，品质优良，价格实惠。我们的流量测量仪器广泛应用于中国、印度、巴基斯坦、美国等国家。
