涡流脱落流量计

涡街流量计，也称涡街流量计。涡街流量计适用于测量蒸汽、液体和气体的流量。

涡街流量计，安装简便，成本低廉，模拟量输出和4-20mA输出均可。压力和温度补偿功能可提高传感器的测量精度。涡街流量计 适用于测量蒸汽以及各种液体和气体。当流体流经 涡街流量计的组件时，会形成涡旋。涡旋脱落的频率与流体速度成正比。

涡流式流量计参考价格：200-1500 美元/件。

• 特点
• 规格
• 结构
• 流量范围
• 文档

工业涡街流量计特点

1. 声波喷嘴校准，重复性高，测量精度高
2. 温度补偿和压力温度补偿可自由选择，满足更多现场使用需求
3. 电路板出厂前经过老化测试和运行测试，整机逐一校准，更适合现场使用
4. 应用范围广，可测量气体、液体和蒸汽
5. 压损低，能量损耗低，有利于节能
6. 结构简单坚固，无运动部件，可靠性高，维护成本低

涡街流量计规格

直径(mm)	DN15、20、25、40、50、65、80、100、125、150、200、250、300（300~1000 插入式）
公称压力(MPa)	DN15-DN200 4.0（>4.0，需咨询供货） DN250-DN300 1.6（>1.6，需咨询供货）
介质温度(ºC)	压电式：-40~150℃、-40~260℃、-40~330℃； 投射式电容传感器：-40~400℃（咨询供货）
本体材质	1Cr18Ni9Ti（其他材质可咨询供货）
允许振动 加速度	压电式：0.2g 投射式电容传感器：1.0-2.0g
精度	±1%R，±1.5%R；插入式：±2.5%R
角度范围	1:6~1:25
电源	传感器：DC+12V，DC+24V； 变送器：DC+12V，DC+24V； 电池供电：3.6V电池
输出信号	脉冲：高电平：≥5V 低电平：≤1V； 电流：4~20mA
压损系数	符合JB/T9249标准 Cd≤2.4
防爆系数	本质安全型：Ex ia II CT2-T4 防爆型：Exd II CT2-T5
防护等级	普通型：IP65 潜水型：IP68
环境条件	温度：-20ºC~55ºC， 相对湿度：5%~90%， 大气压力：86~106kPa
适用介质	气体、液体、蒸汽
传输距离	三线脉冲输出：≤300m， 两线标准电流输出：(4~20mA)≤1500m 负载电阻≤500Ω； RS485/HART≤1200米。

涡街流量计结构

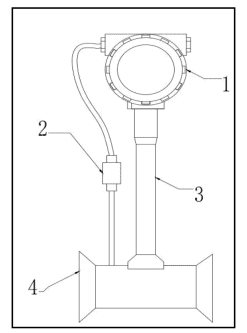

LUGB系列涡街流量计的基本结构如图1所示。它主要由以下部分组成：壳体、涡街发生器、流量传感器、温度传感器、压力传感器、屏蔽棒、积分器及其他主要附件

1. 积分器
2. 压力传感器
3. 屏蔽棒
4. 壳体

涡街流量传感器在参考条件下的工作流量范围表
直径 (mm)	液体		气体
	测量范围 (m³/h)	输出 频率范围 (Hz)	测量范围 (m³/h)	输出 频率范围 (Hz)
15	0.3~5	35~600	2.2~20	260~2000
20	0.6~10	29~420	4~36	210~1900
25	1.2~16	25~336	8.8~55	190~1140
32	1.8~20	18~264	10~150	156~1080
40	2~40	10~200	27~205	140~1040
50	3~60	8~160	35~380	94~1020
65	4~85	6~120	35~800	94~940
80	6.5~130	4.1~82	86~1100	55~690
100	15~220	4.7~69	133~1700	42~536
125	20~350	3.2~57	150~2000	38~475
150	30~450	2.8~43	347~4000	33~380
200	45~800	2~31	560~8000	22~315
250	65~1250	1.5~25	890~11000	18~221
300	95~2000	1.2~24	1360~18000	16~213
-300	100~1500	5.5~87	1560~15600	85~880
-400	180~3000	5.6~87	2750~27000	85~880
-500	300~4500	5.6~88	4300~43000	85~880
-600	450~6500	5.7~89	6100~61000	85~880
-800	750~10000	5.7~88	11000~110000	85~880
-1000	1200~1700	5.5~88	17000~170000	85~880
>(100)	Consulting supply		Consulting supply

涡街流量计下 载

涡街流量计工作原理

涡街流量计是一种根据卡门涡旋原理制造的速度型流量计，可用于测量常规 气体、蒸汽和液体的流量。

涡街流量传感器 具有高精度、宽量程比等优点，且使用过程中无运动部件，提高了机械稳定性，减少了维护需求。涡街流量计在测量工作状态下的流量时，几乎不受介质的温度、压力和成分的影响。

因此，该仪器校准方便，涡街流量传感器在生产和生活中得到广泛应用。

当在流体中设置三角柱涡旋发生器时，涡旋发生器两侧会交替产生规则的涡旋，称为卡门涡旋。

涡旋柱在涡旋发生器下游呈非对称排列。涡街流量计就是根据这一原理制造的。

涡旋由生成体产生，涡旋的数量由高灵敏度传感器检测。在一定范围内，产生的涡旋数量与流速成正比。

在涡旋流量计中，流量与涡旋产生数量之间的关系可以用以下公式表示：

Q：被测介质的工作体积流量。单位为m³/h。
F：涡旋发生体产生的涡旋频率。单位为Hz。
K：指计算或校准后的流量系数。它表示每立方米产生的频率信号数量。该系数通常通过校准获得。

标准表法校准系数K的公式：

该公式也可用于流量校正。

涡街流量计的应用

蒸汽流量测量

蒸汽常被誉为工业的“生命线”。
涡街流量计因其固有的线性测量特性、大量程比、低压降和高精度，被认为是蒸汽流量测量的理想选择。

涡街流量计无需单独的组件，也无需考虑安装温度，因此非常适合 高温、过热蒸汽和饱和蒸汽应用。

此外，它还具有高质量、高可靠性和高压等级，以及稳定可靠的流量测量性能。

了解更多：蒸汽流量测量：您需要温度和压力测量吗？

液体应用

炼油行业的液体应用面临诸多挑战，因为工艺液体在较低的工艺温度下粘度较高。

因此，当流量计带有运动部件时，堵塞问题便会凸显。

中仪器涡街流量计具备先进的自诊断功能，可在涡街扇叶周围区域出现堵塞或阻塞时向操作员发出警报。

在振动较大的环境以及涡街扇叶周围区域流量波动过大的情况下，也会触发警报。这实现了基于状态的自动维护。

延伸阅读：整体式差压流量计|气体、液体、蒸汽|结构紧凑

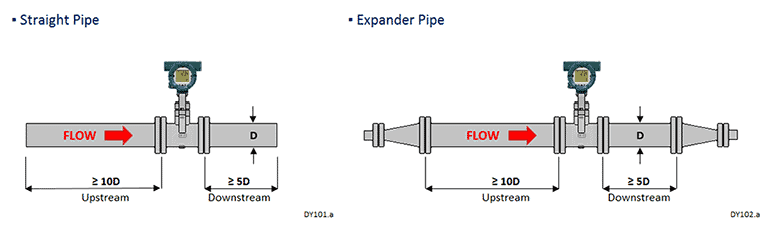

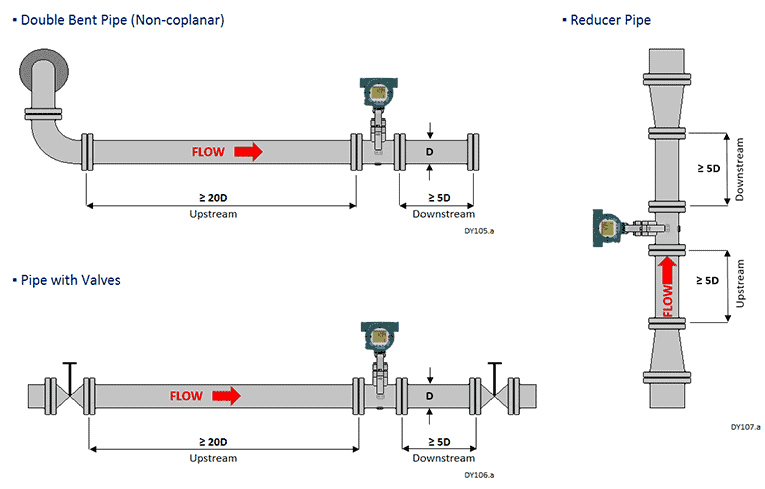

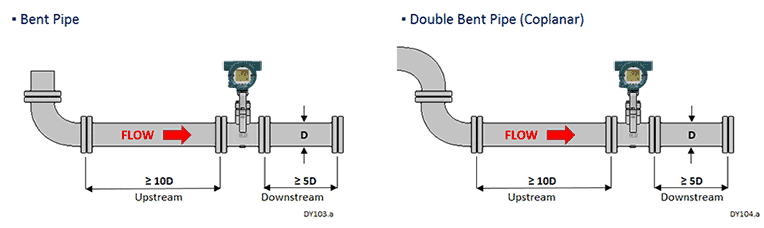

工业涡街流量计安装
