什么是水位传感器？
水位传感器也称为水位变送器或水位传输器。水位传感器用于监测用水量和水质。它通过 4-20mA 等信号输出水位信号，方便人们监测水位。
水位传感器种类繁多，常见的有输入型、超声波型、雷达型等。
Sino-Inst 提供多种解决方案，涵盖不同的压力范围、电缆长度和输出选项。
适用于地下水抽取和污泥试验、雨水洪水分析和径流、以及地表水灌溉渠道、溪流和河流的水位数据的远程监测和记录。
特色水位变送器出售
液位传感器类型
在各种工业生产过程中，会用到许多辅助安全产品。其中，液位传感器作为最常见的辅助产品之一，名称繁多。以下是20种常见的液位传感器：
- 磁挡板式液位传感器
- 浮球式液位传感器
- 钢带式液位传感器
- 雷达式液位 变送器
- 磁致伸缩式液位传感器
- 射频导纳式液位传感器
- 音叉式液位计
- 玻璃板/玻璃管式液位传感器
- 静压式液位变送器
- 压力式液位变送器
- 电容式液位传感器
- 智能电动浮球式液位传感器
- 浮标式液位传感器
- 浮球式液位变送器
- 电接触式液位传感器
- 磁性双色电子液位传感器
- 外置式液位变送器
- 静压式液位传感器
- 超声波式液位传感器
- 差压式液位变送器（双法兰式液位变送器）
延伸阅读：液位变送器的工作原理是什么？
水位传感器的类型
我们可以根据水位传感器是否与水面接触，将其分为两大类。
一类是接触式液位传感器。包括单法兰静压/双法兰差压式液位变送器、浮球式液位变送器、磁性液位变送器、输入式液位变送器、内置式电子浮球 液位变送器、电容式液位变送器、磁致伸缩式液位变送器、服务液位变送器等。
另一类是非接触式液位传感器。包括超声波液位变送器、雷达液位变送器等。
拓展阅读：冷冻水流量计

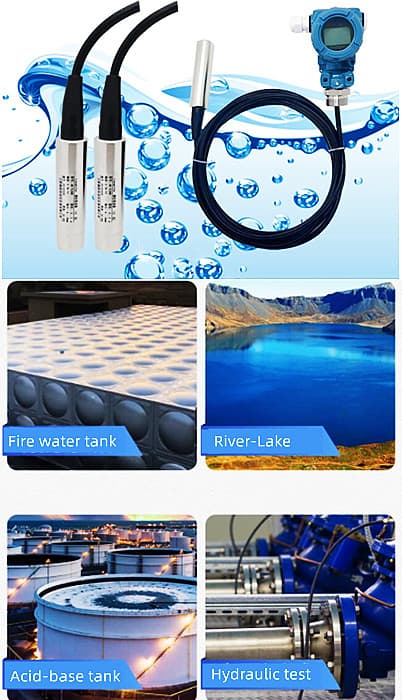

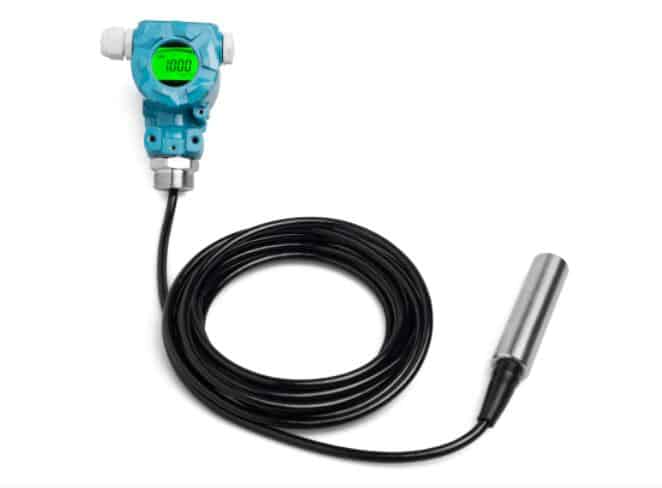

潜水式水位变送器是一种静压式水位变送器，因其安装简便、价格合理而被广泛应用，可提供快速、准确、可靠的水位测量。
电缆长度：0米～300米，最小测量范围：0.5米。
潜水式水位传感器规格
| 测量形式和范围 | 0～1～200mH2O |
| 过载允许值 | 3倍满量程压力 |
| 工作温度 | -20～80℃ |
| 温度补偿 | -10～70℃ |
| 存储温度 | -40～80℃ |
| 精度（包括非线性、重复性和滞后性） | 0.2%FS（典型值） 0.5%FS（最大值） |
| 稳定性误差 | 0.2%FS（典型值） 0.5%FS（最大值） |
| 温度漂移系数 | 0.01%FS（典型值，量程不小于5mH2O） 0.03%FS（典型值，量程小于5mH2O） |
| 输出信号 | (4～20)mA, (0～10/20)mA (0～5)V, (1～5)V, )0～10)V |
| 电源 | 15～36VDC（校准电压） 24VDC) |
| 负载 (Ω) | 电流输出类型<(U-15V)/0.02A，电流输出类型>5K |
| 外壳材质 | 不锈钢 |
| O型圈 | 氟橡胶 |
| 隔膜 | 316L不锈钢 |
| 电缆 | 特制防水透气电缆 |
| 防护等级 | IP68（压力传感器部分），IP65（接线盒变送器部分） |

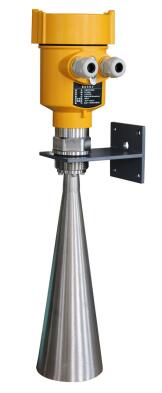

水位 雷达传感器 是一种采用微波技术的液位检测仪器。它主要适用于检测河流、湖泊等天然水体的水位，也可用于大型水库、污水渠及其他露天渠道的水位检测。
作为检测终端，本产品可有效辅助监测水位变化状态，并为监测单位提供准确的水位信息。
本产品采用脉冲雷达检测方式，可全天候稳定工作，测量结果准确可靠。
非接触式检测方式使其应用范围更广，即使在含有有机污染物或沉积物的复杂水环境中也能使用。

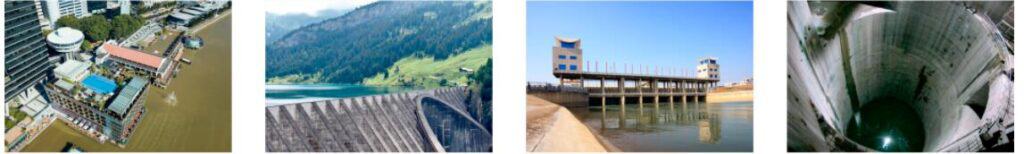

应用范围：河流、湖泊、浅滩
测量范围：70米
过程连接：G1½ A″螺纹/框架/法兰
温度：-40℃ ~ 100℃
过程压力：常压
精度：±3mm；±10mm
频率范围：26GHz
防护等级：IP67 / IP65
电源：(6-24V) DC / 四线制
24V DC / 两线制
信号输出：RS485 / Modbus (6~24V DC)
4~20mA / Hart 两线制 (24V DC)
场景显示：可选
外壳：铝/塑料/单腔
延伸阅读：适用于连续液位测量的理想解决方案
压力传感器液位测量原理
在物理学中，液体的压力 P 由以下关系式确定：p=ρgh。
对于同一种液体，其密度 ρ 为常数。因此，液体的压力 P 与液面高度 h（即液面到水面的距离）成正比。不难发现，不同液面高度对应的压力也不同。
当使用 压力传感器 测量液位时，压力传感器安装在容器底部。当容器内液位变化时，液面到容器底部的距离 h 也随之变化，压力自然也会相应变化。由此，即可实现连续测量。
使用压力传感器测量液位的一个优点是其非接触性。与机械式和静态式测量方法相比，压力传感器在测量时无需多个部件与液体接触，安装也相对方便。
此外，就测量原理而言，与激光、超声波等类似的非接触式测量方法相比，压力传感器测量原理的关系更简单、更线性，数据处理、分析和应用也更直观。
延伸阅读：浮球开关水位控制器
水位传感器的工作原理是什么？
水位传感器是一种能够实时将测量点的水位参数转换为相应电信号的仪器。
水位传感器的工作原理是：当传感器浸入待测液体一定深度时，传感器表面的压力会被转换为液位高度。
计算公式为：P=ρ·g·H+Po。
公式中，P为传感器液面压力；
ρ为待测液体的 密度 ；
g为当地重力加速度；
Po为液面大气压；
H为传感器浸入液体的深度。
延伸阅读：如何将4-20mA信号转换为0-10V/1-5V信号？
工业水位传感器的优缺点
目前，潜水式水位传感器应用最为广泛。
潜水式水位传感器通常利用扩散硅或陶瓷传感元件的压阻效应，将静压转换为电信号，并进行温度补偿和线性校正，最终转换为4-20mA ADC标准电流信号输出。
潜水式水位传感器直接置于液体中，变送器部分可通过法兰或支架固定，安装使用极其便捷。
水位传感器的优点
- 稳定性好，精度高；
- 潜水式水位传感器直接置于被测介质中，安装使用非常方便；
- 输入型、直杆型、法兰型、螺纹型、电感型、旋入型、浮球型等结构设计，并有防堵塞设计可选；
- 安装简便，使用方便，互换性强。高品质的液位计灵敏度高。
- 响应速度快，能够准确反映流动或静止液体液位的细微变化。
- 测量精度高。
- 固态结构，无运动部件，可靠性高。
- 使用寿命长，可对水、油乃至更粘稠的膏状物进行高精度测量。
- 温度补偿范围广，不受被测介质的起泡、沉积和电特性影响。
- 潜水式液位传感器具有电源反极性保护和过载限流保护。
潜水式液位传感器的缺点：
- 测量信号需要转换；
- 无法测量温度超过125℃的高温介质；
- 被测介质的密度必须均匀。
这些缺点也限制了其应用范围。但对于水位测量而言，潜水式液位传感器是理想之选。
延伸阅读：3英寸（3″）水表
水位传感器应用
延伸阅读：污泥层液位检测器应用
数字水位记录仪
无纸记录仪 是一款智能数字图表记录仪。数据可 远程记录、分析、存储并输出信号。配备彩色液晶显示屏，最多支持16通道。
R7100系列彩色无纸记录仪支持1-16通道通用输入。 R7100具有强大的显示功能，包括实时曲线显示、历史曲线回溯、柱状图显示、报警列表显示和断电列表显示。
可配置和可选输入：标准电压、标准电流、热电偶、热阻、频率、开关值、脉冲等。可配备6路继电器报警输出、6路馈电输出、4路变送器输出，并可选配RS232/485通信接口。具备蓝牙、GPRS、以太网接口、微型打印机接口和USB接口。
Sino-Inst 提供多种用于工业控制的数字水位记录仪。如有任何疑问，请联系我们的销售工程师。
