什么是转子流量计？

转子流量计，又称浮球式流量计，广泛应用于工业领域。它可以测量液体、气体和蒸汽的流量，适用于测量中小口径管道（DN4～250）的流量。

转子流量计利用节流原理测量流体流量。它 通过改变流体的流通面积来保持转子上下方的压差恒定。因此，它也被称为变流通面积恒压流量计，或浮球式流量计。

询价流量计

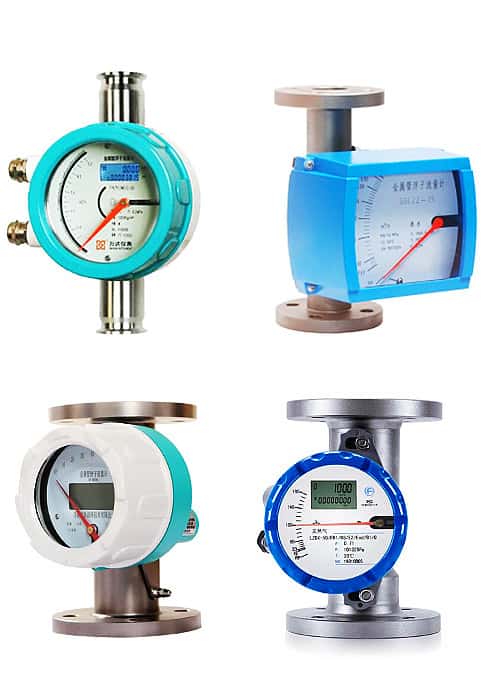

What Is Difference Between Rotameter and Flow Meter?

特色流量计

Metal Tube Rotameter
金属管转子流量计
Rotameter flow meter
转子流量计-变面积流量计
Magnetic Water Flow Meter
磁力水流量计
Remote Magnetic Sewage Flow Meter
远程磁性污水流量计
Handheld Ultrasonic Flow Meter
手持式超声波流量计
Ultrasonic Clamp on Flow Meter
超声波夹钳式流量计
V-Cone Flow Meter
V型锥流量计
Annubar Flow Meter
安努巴尔流量计
Target Flow Meter
靶式流量计
Liquid Turbine Flow Meter
液体涡轮流量计
Precession Vortex Gas Flowmeter
精密涡流气体流量计
Vortex Shedding Flow Meter
涡流脱落流量计

转子流量计工作原理

转子流量计结构

转子流量计是一种变面积流量计。它由测量管、浮子、指示器、过程连接件等组成。

Rotameter flow meter working principle

转子流量计工作原理

被测流体流经由锥体形成的环形空间，并从底部向上漂浮。

浮子上下两端产生的压差形成浮子上升的力。

当浮子的上升高度大于其浸入流体中的重量时，浮子上升。

环形空间面积相应增大，环形空间内的流体速度立即下降。

浮子上下两端的 压差 减小，作用在浮子上的上升力也随之减小。

当上升力等于浮子浸入流体中的重量时，浮子将稳定在一定高度。

锥形管内浮子的高度与流经该锥形管的流量成正比。

延伸阅读：入门指南：可变面积流量计

转子流量计类型

透明锥形管转子流量计最常用的材质是玻璃。当仪器在没有导向结构的情况下测量气体时，玻璃管容易破裂。透明工程塑料，如聚苯乙烯、聚碳酸酯、有机玻璃等，也常被使用，其优点是不易破裂。

与透明锥形管转子流量计相比，金属锥形管转子流量计可用于更高的介质温度和压力。而且不存在玻璃锥形管转子流量计锥体破裂的潜在危险。

(1) 本地指示型转子流量计 部分透明管转子流量计主要采用本地指示方式，并配备接近开关，用于输出流量的上下限报警信号。部分本地指示型金属管转子流量计外形与远程信号输出型相同，仅通过磁耦合传输转子位移信号，经连杆凸轮等线性化机构处理后，即可现场指示。

(2) 远程信号输出型转子流量计 远程信号输出型仪表的转换部分将转子位移信号转换为电流或气压模拟信号输出，分别称为电远程转子流量计和气远程转子流量计。
了解更多：数字式转子流量计

转子流量计的输出信号，例如4-20mA、脉冲信号等，均可连接至 无纸记录仪，进行多通道流量信号监测。

记录仪在过程测量和控制仪表中的应用

它分为液体、气体和蒸汽三种类型。

实际上，大多数转子流量计的同一型号仪表可用于液体或气体，结构也具有通用性。

只是我国转子流量计的行业标准（例如JB/T6844-93）规定，最大流量Qmax必须满足(1, 1.6, 2.5, 4或6)×10nL/h的要求（n为正整数、负整数或零）。当设计用于液体（以水为代表）的仪表用于气体（以空气为代表）时，则无法满足上述要求。气体流量计只能设计成带有浮子和锥形管的结构，并分为液体和气体两个系列。

在一些厂家，液体和气体的流量范围 是在同一台仪表上并行的。当然，流量值不可能都是整数值。但是，液体和气体流量计在设计上仍然存在差异。例如，气体仪表转子设计得更轻，以防止浮子振荡和拍动。阻尼元件的结构各不相同。

只有专门设计的金属管转子流量计才能用于测量蒸汽，或者可以在标准仪表上添加附加组件。例如，添加带散热片的液体阻尼部件以减少浮子跳动。散热片与指示转换部件的连接部分是分离的。

延伸阅读：流量累加器工作原理

1) 全流量型
即所有待测流体都流经转子流量计的流量部分。

2) 分流型
与全流量型相比，只有部分被测流体流经转子等流量检测部分。分流型转子流量计由主管道上的标准孔板（或等速管）和小直径转子组成。它适用于 管道直径大 于50mm的大流量应用以及需要局部指示的场合，且价格低廉。分流式转子流量计又分为分离式和集成式两种类型。

转子流量计和流量计有什么区别？

Q: 测量介质流量的孔板流量计和转子流量计有什么区别？

A: 简单来说，转子流量计利用转子的重力来测量流量，而孔板流量计则利用流体前后压力差来测量流量。

  1. 功能差异

转子流量计根据节流原理测量流体流量。但它通过改变流体的流通面积来保持转子上下方的压差恒定。因此，它也被称为变流通面积恒压流量计，或浮球流量计。

孔板流量计是一种高量程比的差压流量计，由标准孔板和多参数差压变送器（或差压变送器、温度变送器和压力变送器）组成。它可以测量气体、蒸汽、液体和天然气的流量。

  1. 功能差异

转子流量计是工业和实验室中常用的一种流量计。它具有结构简单、直观易懂、压损小、维护方便等特点。转子流量计适用于测量管径D<150mm的小流量，也可用于测量腐蚀性介质的流量。

孔板流量计的 节流装置 结构简单、坚固耐用、性能稳定可靠。它使用寿命长、价格低廉，是工业界常用的流量测量仪器。整个加工过程均采用国际标准，并经过严格的校准和测试。

延伸阅读：过程液体质量流量控制器 -Sino-Inst

转子流量计的工作原理是计算介质流经浮子和锥形管之间环形间隙的流量。涡轮流量计则根据涡轮的旋转角速度和流体速度成比例地 计算流体流量。它们在其他方面也存在很大差异。

转子流量计和涡轮流量计都是现代精密工业测量仪器。虽然它们都用于测量介质流量，但在工作原理、制造工艺、外观结构和性能方面却有所不同。然而，它们都具有体积小、结构简单、测量范围广、使用寿命长等优点。它们唯一的缺点是仅适用于测量小直径管道中的流体流量。

延伸阅读：涡轮流量计的定量控制

质量流量计和转子流量计的区别：

  1. 就精度而言，质量流量计可精确到 0.1ml/min。
  2. 质量流量计 通过控制压力来工作，根据不同的压力选择不同耐压等级的质量流量计。
  3. 通常，转子流量计的耐压应小于 10atm，而质量流量计的耐压可达 10MPa，大多数质量流量计的耐压都达到 10MPa。

质量流量计和转子流量计的区别显而易见。质量流量计精度高，但可能存在较大的压力损失。因此，只要控制好炉膛通风，转子流量计就足够了。

了解更多：体积流量与质量流量的转换

常见问题

帮助中心

是的，转子流量计是一种常用的流量计。它适用于液体和 气体的体积流量测量 和控制。

转子流量计是一种自下而上逐渐膨胀的垂直锥形管，其内部圆形截面的浮子依靠流体动力作用下的压力上下运动。浮子在锥形管内自由上下移动，其运动受流量和浮力的共同作用。浮子自身重力平衡后，流量通过磁耦合传递到表盘，从而指示流量。

转子流量计通常分为玻璃转子流量计和金属转子流量计。金属转子流量计是工业中最常用的。玻璃转子流量计通常用于小直径腐蚀性介质。由于玻璃材质易碎，因此在关键控制点也会使用钛等贵金属制成的转子流量计。

不是。转子流量计不是质量流量计。

质量流量计和转子流量计都是流量计。质量流量计通常是指可以直接测量质量流量的流量计。

转子流量计利用垂直锥形管内的浮子随流量变化而上下移动。而体积流量计则是通过改变两者之间形成的环形通道的面积来测量流量。

这两种流量计完全不同，用户在使用时不应混淆。

转子流量计是一种可以测量液体和气体流量的装置。

通常，转子流量计由塑料、玻璃或金属制成的管子和一个浮子组成。它对管内流体的流量呈线性响应。

了解更多：金属管流量计的应用

相关流量测量解决方案

Sino-Inst 提供超过 30 种转子流量计产品。其中约 50% 用于液体，40% 用于气体。价格最优。

您可以参考以下转子流量计的产品价格：

金属转子流量计
管径 1 英寸
FOB 价格：381.50 美元/件~699.00 美元/件；

我们提供多种转子流量计样品，例如免费样品和付费样品。

Sino-Inst 是一家全球知名的转子流量计供应商和制造商，总部位于中国。

中国大陆是最大的供应国，占转子流量计总供应量的 100%。

Sino-Inst 通过成熟的分销网络进行销售，覆盖美国所有 50 个州和全球 30 个国家。转子流量计产品在国内市场、东南亚和中东地区最受欢迎。

您可以通过选择拥有 ISO9001、ISO14001 认证的供应商来确保产品安全。
