差压式流量计技术——适用于多种应用的可靠流量解决方案
差压流量计，也称为DP流量计。差压流量计通过在管道中设置一个狭窄的通道，在流量计两端产生 压降。4
通过读取管道狭窄通道两端的压降来计算流体流量，是工业应用中最常用的流量测量技术。
根据不同的流量传感器结构，我们有：
- 孔板流量计；
- 文丘里流量计；
- 喷嘴流量计；
- 楔形流量计；
- 环形流量计
以及更多
什么是差压流量计？
您可以将以下描述作为差压流量计的定义。
差压流量计，也称为 DP 流量计，通过在流量管中产生横截面积变化来改变流体的流速。
当流量横截面积发生变化时，流速也会发生变化；也就是说，流速降低时，压力会增加。
差压流量计可用作液体流量计或气体流量计；但是，单个流量计可能无法同时测量液相和气相。
差压（也称为节流）流量计基于流体流动的节流原理。它是生产中最成熟、最常用的流量测量方法之一。它通常由 节流装置、差压表和显示仪表组成。节流装置能够将测量的流量转换为差压信号，而差压表则能够将差压转换为相应的流量值。
在组合式流量计中，节流装置产生的差压信号 通常由差压变送器转换为相应的标准信号（电信号或气动信号），用于显示、记录或控制。
差压流量计由初级装置（检测部件）和次级装置（差压转换器和流量显示仪表）组成。
差压流量计通常按部件类型进行分类，例如孔板流量计、文丘里流量计、恒速管流量计、皮托管式流量计等。
次级装置包括各种机械式、电子式、机电式集成差压表、差压变送器和流量显示仪表。
它已发展成为分类（系列化、通用化、标准化）程度高、规格种类繁多的大型仪表。
它可以测量流量参数以及其他参数（例如 压力、液位、密度等）。
什么是差压流量计？
差压式流量计利用伯努利方程来测量管道中的流体流量。
差压式流量计在管道中设置一个收缩段，从而在流量计两端产生压降。
当流量增加时，产生的压降也会增大。脉冲管道将流量计的上游和下游压力传输到变送器，变送器测量压差以确定流体流量。
这项技术约占全球流量计市场的21%。
伯努利方程指出，收缩段两端的压降与流量的平方成正比。根据这一关系，满量程流量的10%仅产生满量程压差的1%。
在满量程流量的10%时，差压式流量计的精度取决于变送器，其精度范围为100:1的压差。
差压变送器在 低差压 量程下精度通常会降低，因此流量计的精度也会相应降低。
因此，这种非线性关系会对差压流量计的精度和量程比产生不利影响。
请记住，我们关注的是流量测量系统的精度，而不是差压变送器的精度。
不同的测量需要使用不同的几何形状，包括孔板、流量喷嘴、层流元件、低损耗流量管、楔形阀、V形锥和文丘里管。
了解更多：选购指南：选择管道流量计的关键因素
差压流量计公式：
其中
- 点 1 和点 2 位于同一条流线上，
- 流体 密度恒定，
- 流动稳定，
- 且无摩擦。
尽管这些限制条件听起来很苛刻，但伯努利方程非常有用，部分原因是它使用起来非常简单，部分原因是它能够很好地揭示压力、速度和高度之间的平衡关系。
了解更多关于差压流量的信息：
延伸阅读：智能差压变送器
差压式流量计的优缺点
该技术的优点是成本低，可针对不同流体和应用目标优化多种型号，并已获准用于贸易交接计量（尽管目前使用频率越来越低）。它是一种成熟的流量测量方法。此外，它还可以与温度/压力传感器配合使用，用于测量蒸汽和其他气体的质量流量。
缺点是，由于差压信号呈非线性（层流元件除外），其量程可调性较差；精度并非最佳，且会因磨损和堵塞而降低。

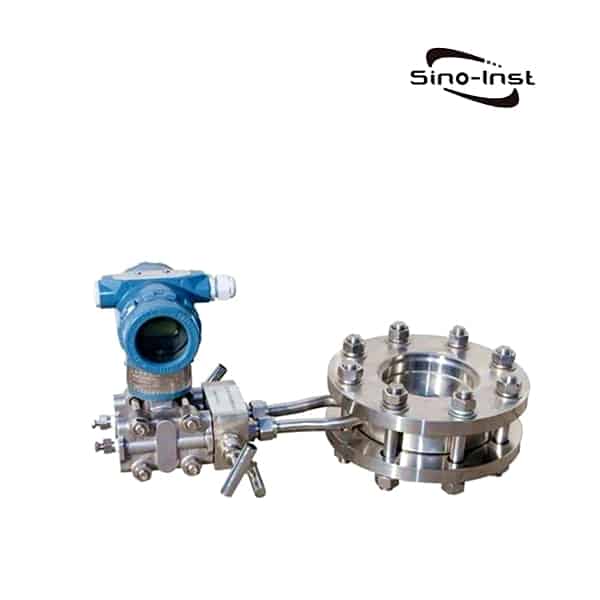

节流式差压流量计（孔板流量计）的优缺点
优点：
1) 节流阀的标准孔板结构易于复制，结构简单、坚固、性能稳定可靠，使用寿命长，价格低廉；
2) 节流应用范围极其广泛。可测量所有单相流体，包括液体、气体和蒸汽。也可测量部分混合相流体，例如气固、气液、液固等。适用于一般生产工艺和管径、工况（压力、温度）等产品；
3) 所有配件均可通用，只要符合国际标准，无需校准即可使用。
缺点：
1) 测量重复性和精度中等；
2) 量程较窄，因为仪表信号与流量呈平方关系，一般量程只能达到3:1～5:1；
3) 对现场安装条件要求较高，如需长直管段，则难以满足；
4) 压力管道是薄弱环节，容易发生泄漏、堵塞、冻结和信号失真等问题。
5) 压力损失很大。
流量和压差之间有什么关系？
压差流量计利用伯努利方程来测量管道中的流体流量。
压差流量计在管道中引入一个收缩段，从而在流量计两端产生压降。
流量越大，产生的压降也越大。
y+P(x)y =Q(x)y^n (方程)
称为伯努利微分方程，其中 n 为任意实数。

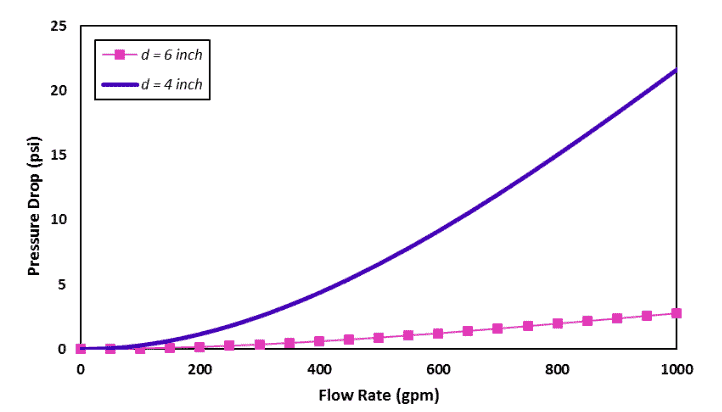

下图显示了在 60°F (16°C) 的温度下，对于 100 英尺长、4 英寸和 6 英寸两种规格的 40 号管道，不同流量下的压降。
如有需要，您可以了解更多关于 流量和压力关系的信息。
如何选择流量计？
正确选择流量计的基础是对特定应用需求的清晰理解。
因此，应投入时间全面评估工艺流体的性质以及整个安装环境。
- 流量计测量的流体是什么（空气、水等）
- 您是否需要流量计进行流量测量和/或累计测量？
- 如果液体不是水，其粘度是多少？
- 流体是否清洁？
- 您是否需要流量计的本地显示功能，还是需要 电子 信号输出？
- 流量计的最小和最大流量是多少？
- 最小和最大工艺压力是多少？
- 最小和最大工艺温度是多少？
- 流体与流量计的接触部件是否具有化学相容性？
- 如果是工艺应用，管道尺寸是多少？
差压式流量计的类型
