储罐液位测量对于工业储罐至关重要。例如，燃油储罐的液位测量和化学品储罐的界面液位测量。液位传感器是一种液位测量仪器。静压式、超声波式、磁致伸缩式、雷达式和差压式是 储罐液位测量的常用方法。本文主要分析 磁致伸缩式液位传感器在储罐应用中的性能。
特色储罐液位传感器
储罐液位测量常用检测方法的比较
| 仪器名称 | 精度 | 测量原理 | 液位、界面、温度测量 | 定期维护 | 现场安装 | 总体成本 | 使用寿命 |
| 磁致伸缩液位传感器 | 0.5mm | 磁致伸缩 | 是（集成式） | 免维护 | 简单 | 低 | 20 年 |
| 伺服液位传感器 | 1mm | 机械式 | 是（分体式） | 定期维护 | 复杂 | 高 | 短 |
| 导波雷达液位传感器 | 1mm | 雷达 | no | Maintenance | Complicated | 高 | 较长 |
储罐液位测量方法
Sino-Inst 提供7种主要的储罐液位变送器。每种变送器的工作原理不同，因此适用于不同的工艺流程。
延伸阅读：工业储罐液位指示器和储罐液位计
与其他液位传感器的分析与比较
(1) 光纤液位计
基于光学技术，以光纤为传感单元，将敏感状态输出为光信号，然后进行光电转换，因此易于与先进的电子控制装置配合使用。
与其他传统传感器相比，光纤传感器具有灵敏度高、响应速度快、抗电磁干扰能力强、耐腐蚀、电绝缘性好、体积小等优点，并且易于通过光纤传输系统构建远程监控网络。尤其在易燃易爆等恶劣环境下，应用广泛。
(2) 差压式液位计。差压式液位计利用液体压力原理，检测液体底部压力与标准大气压之间的压力差。液底压力使半导体扩散硅膜发生形变。
导致桥路不平衡，电路输出与 液位 高度对应的电压，从而获得 液位 信号。它具有精度高（0.7%）、漂移小、抗过载能力强等特点。
但当介质密度随温度、压力和成分变化时，差压式液位计 会产生误差。
延伸阅读：静压式液位测量
(3) 伺服液位计
伺服液位计通过伺服电机控制浮子跟随液位或界面变化。伺服浮子式液位计通过浮子受到液面、液体内部和界面处不同的浮力作用。
重力传感器用于测量浮子的重量，并可同时发出远距离信号。采用微电脑进行远程控制。其动态跟踪误差可达0.1mm。
同时，它还可以补偿低 液位引起的额外重量误差。液位测量精度可达0.7mm，灵敏度可达0.1mm。
此外，它还具备自诊断和通信功能，可靠性高，但价格相对较高。
(4) 雷达液位计：近年来，利用 雷达波测量液位 的技术在国内外备受关注。它使用喇叭形波导发射低功率微波（几十微瓦）。
延伸阅读：雷达油罐液位传感器
微波遇到被测接口后，部分会被反射回来，由发射器和接收器组合的液位计系统接收。通过测量发射和接收之间的时间差，间接测量液位。
雷达液位计最大的特点是适用于超声波液位计应用效果不佳的环境。
其最大测量范围可达35米，测量精度可达毫米级。但缺点是价格过高，且无法承受 高温高压。
了解更多：7种用于罐体液位测量的液位传感器
我们可以了解更多关于液位测量技术的信息：https://www.azosensors.com/article.aspx?ArticleID=1097

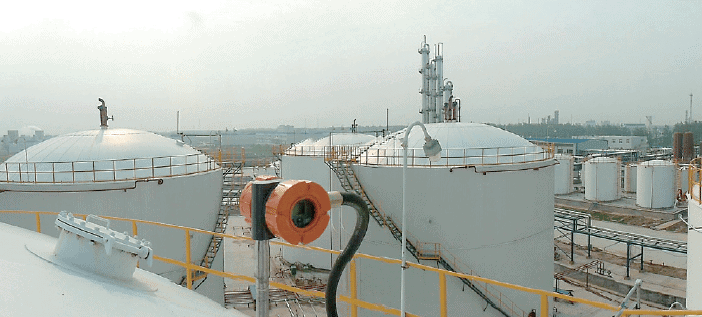

用于油罐液位测量的磁致伸缩不锈钢液位传感器的优势：
- 高精度：磁致伸缩液位计采用波导脉冲工作原理。工作过程中，通过测量起始脉冲和结束脉冲的时间来确定液位变化量，因此测量精度高，分辨率优于0.01% FS。这是其他传感器难以达到的精度。
- 安全性高：磁致伸缩液位计 具有优异的防爆性能，使用更安全。尤其适用于 化工原料和易燃液体的液位测量。测量过程中无需打开罐盖，手动测量也不存在安全隐患。
- 可靠性强：磁致伸缩液位计采用波导原理，没有机械运动部件，因此无摩擦和磨损。整个转换器封装在不锈钢管内，不与测量介质接触，因此传感器工作更可靠，使用寿命更长。
- 便于系统自动化：磁致伸缩液位计的二级仪表采用标准输出信号，便于计算机处理信号，易于联网操作，从而提高整个测量系统的自动化程度。
- 安装维护简便：磁致伸缩液位计通常通过罐顶现有喷嘴进行安装，尤其适用于已投入运行的地下储罐，且安装过程不会影响正常生产。
延伸阅读：燃油/柴油液位传感器类型
什么是储罐液位测量？
储罐 液位测量 是指测量大型储罐中液体产品的静态储存量。它可用于库存计量，即确定储罐中产品的总量。
它还可用于输送和转移计量，即作为产品采购、销售和纳税的依据。主要有两种测量方法：基于体积的测量和基于质量的测量。
储罐液位测量装置
延伸阅读：柴油箱超声波液位传感器
利用压力测量液位
压力液位传感器可用于测量河流、储罐、水井或其他液体的液位。液体容器底部的压力与液面高度直接相关。
变送器测量该静水压力，并提供最终液位。为了获得准确的读数，测量装置必须位于待测液位的最低点；通常安装或放置在容器底部。
测量液位时，必须考虑比重。请参考以下公式：
H = P / SG or P = SG? H
H – 被测液体的高度。通常以英寸、厘米、米、英尺等为单位。
P – 储罐底部的静水压力。通常以英寸水柱、英尺水柱、巴、磅/平方英寸 (psi)、帕斯卡等为单位。
SG – 介质的比重。无量纲数由以下公式计算：测得的介质密度÷ 4°C 时水的密度。例如，煤油的密度为 0.82 g/cm³。因此，SG 的煤油密度为 0.82 g/cm³ × 1.00 g/cm³ = 0.82。
雷达液位测量
雷达液位变送器，又称雷达液位计，是一种利用自由空间雷达传感器对液体和固体进行非接触式 连续液位测量 的装置。非接触式雷达基于微波技术，仅探测反射能量的表面。
这些变送器的工作原理类似于雷达，利用无线电波发射进行测量。它安装在装满液体的容器顶部。变送器向液体中发射雷达信号，并接收反射信号。然后，变送器根据发射信号返回所需的时间分析容器的当前液位。
雷达液位传感器特点
- 非接触式、连续液位测量，测量范围更广
- 不受污泥、生物质、灰尘、泡沫、油污、油脂及其他涂层、不平整表面、湍流、压力和真空的影响
- 单频 雷达液位传感器 适用于液体检测，双频雷达液位传感器适用于骨料、砾石、沙子、煤炭、沥青及其他固体物料的液位测量
- 安装简便，一键式校准
常见问题
如何测量水箱中的水位深度？
水箱中的水位传感器至关重要。如果不及时维修或更换，传感器会随着时间的推移而损坏，最终完全失效。水位过高会导致故障，而水位过低则会导致水压不足。无论哪种情况，维修或更换储水箱都是一项昂贵的工程，您不应该因为传感器质量差而承担这样的费用。
使用 Sino-Inst 的水箱水位传感器，您无需担心损坏或生锈，我们的产品成功率高达 99%！
万一您的产品出现任何问题，请致电我们，我们将立即免费为您更换或维修。
如何测试水位？
水压传感器，也称为水压变送器，
是一种可以测量水管压力的压力变送器。
对于水位/水深测量，
无论是在水箱还是水井中，我们都可以采用电变送器，
不锈钢外壳，防护等级 IP65-IP6，4-20mA 输出。
Sino-Instrument 提供10余种用于罐体液位测量的 液位变送器。其中约50%为 液体 液位计，40%为 罐体液位传感器。
我们提供多种液位计样品供您选择，包括免费样品和付费样品。
Sino-Instrument 是一家全球知名的 液位测量 仪器供应商和制造商，总部位于中国。
