什么是压力变送器校准？
校准压力变送器是确保压力变送器测量精度的重要步骤。只有当输入和输出同时调试完毕，才能称之为真正的校准。校准内容包括输入变送器的压力、A/D转换电路以及回路电流输出电路。
压力变送器 校准是在安装压力变送器之前必须完成的操作。
压力传感器校准案例分享。客户从我公司采购了一批高频动态压力传感器。根据客户要求，我公司压力传感器的精度为±0.25% FS。
压力传感器生产完成后，送至第三方检测公司进行精度验证。验证结果显示，我公司高频动态压力传感器的精度已达到±0.20% FS，并附有校准证书。
关于高频动态压力传感器
客户购买了我们的SI-90高频动态压力传感器。
SI-90高频动态压力传感器
采用微加工技术，使集成硅芯片的有效尺寸小巧，具有高固有频率和优异的弹性性能。综合性能优于压电式动态压力传感器，是动态压力测量的首选。
测量范围 | -100KPa~0~1KPa…20KPa…100MPa | |||
过载能力 | 2 倍满量程 (其中 100MPa 产品的过载能力为满量程压力的1.1倍) | |||
压力类型 | 表压或绝对压力 | |||
测量介质 | 与 316 不锈钢兼容的气体或液体 | |||
全面准确性 | ±0.1 %FS | ±0.25%FS | ±0.4%FS | |
自然频率 | 150KHz~700KHz | 500KHz~1MHz | 1MHz~2MHz | |
发射机宽带 | 0~1KHz~3KHz | 0~20KHz | 0~200KHz | |
上升时间 | 0~0.2mS~75μS | 0~12μS | 0~1μS | |
长期稳定性 | 典型值：±0.1%FS/年 | 最大值：±0.2%FS/年 | ||
工作温度 | 一般范围 -40℃~85℃ | 特殊情况下 -10℃~250℃ | ||
零温漂移 | 典型值：±0.02%FS/℃ | 最大值：±0.05%FS/℃ | ||
灵敏度温度漂移 | 典型值：±0.02%FS/℃ | 最大值：±0.05%FS/℃ | ||
电源范围 | 12~36VDC (通常为 24VDC) | ±15VDC 标准开关电源 | ||
信号输出 | 4~20mA / 1~5 V DC / 0~5V DC | |||
负载阻力 | ≤(U-10)/0.02Ω | |||
外壳防护等级 | 电缆防护等级为 IP67，连接器防护等级 IP65 | |||
振动误差 | ≤±0.01%FS (X, Y, Z 轴, 200Hz/g) | |||
接口和外壳 | 1Cr18Ni9Ti 不锈钢 | |||
O型圈 | 氟橡胶 | |||
传感器膜片 | 316L 不锈钢 | |||
您可能感兴趣：防爆压力变送器
压力变送器校准设备
根据《JJG882-2004 压力变送器验证规程》的描述，压力变送器是一种将压力变量转换为可传输的标准化输出信号的仪器。其输出信号与压力变量之间存在连续函数关系（通常为线性函数）。主要用于工业工程压力参数的测量和控制。差压变送器 常用于流量测量。
压力变送器分为电动式和气动式两种类型。电动式压力变送器的标准输出信号主要为 0mA~10mA 和 4mA~20mA（或 1V~5V）直流信号。
图示：
两线制压力变送器属于电动式。其校准应按照《JJG882-2004 压力变送器验证规程》进行。所需设备如下：
- 一台 24V 直流电源；
- 一台 mA 电流表；
- 一个电压表；
- 一个标准压力表；
- 一个压力源；
- 一个活塞式压力表（4号和5号为可选配置，如有此选项）。
目前，数字压力校准器集成了多种功能，例如直流24V电压测量、电压测量、电流测量、开关测量等。该设备正朝着智能化和小型化方向不断发展。
例如，您只需配置ConST273智能数字压力校准器和ConST100系列压力泵，即可完成HART 智能压力变送器、普通压力变送器、精密压力表、通用压力表、压力控制器和其他压力仪表的验证工作。
了解更多：什么是0-10V压力传感器？

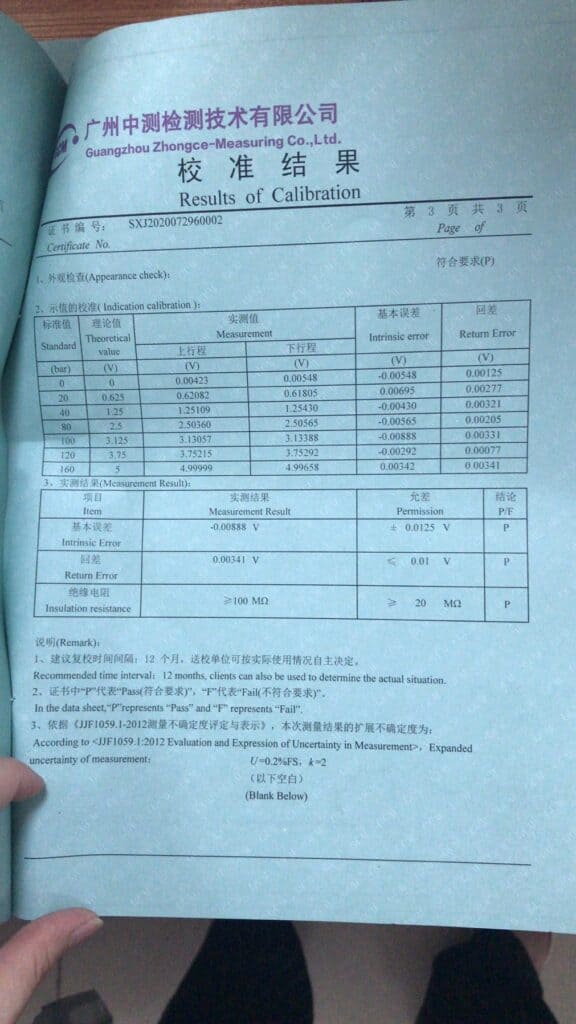

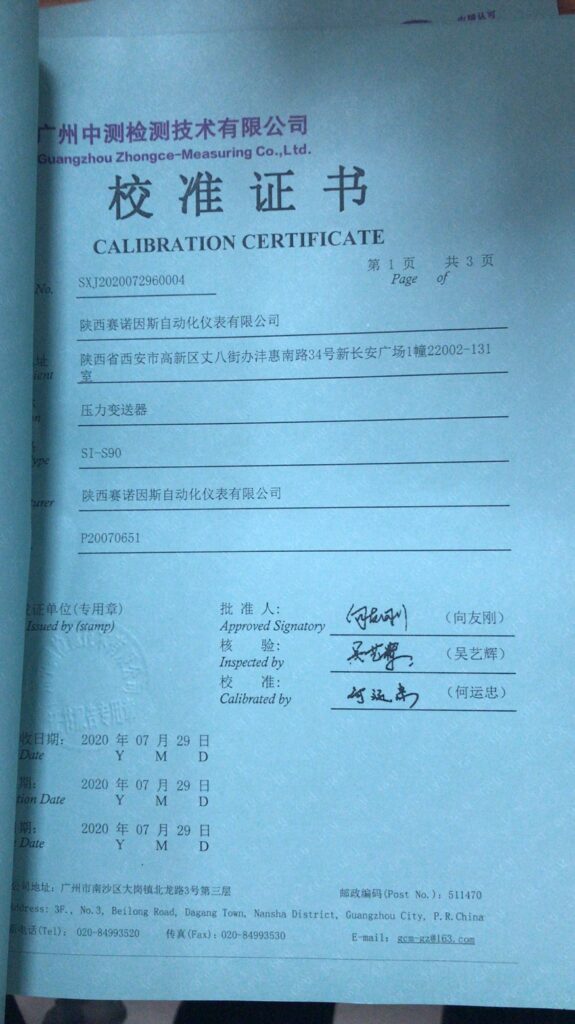

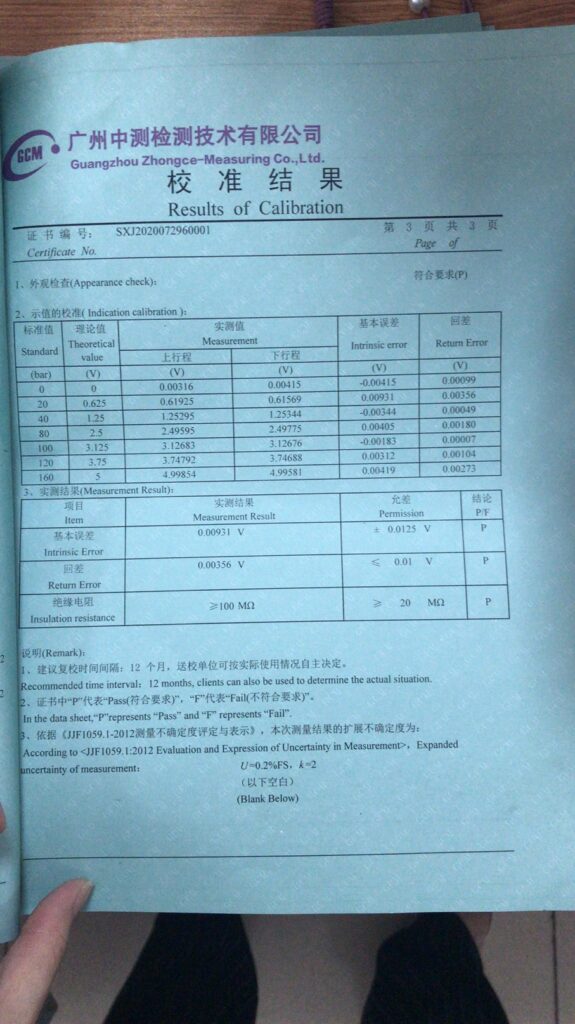

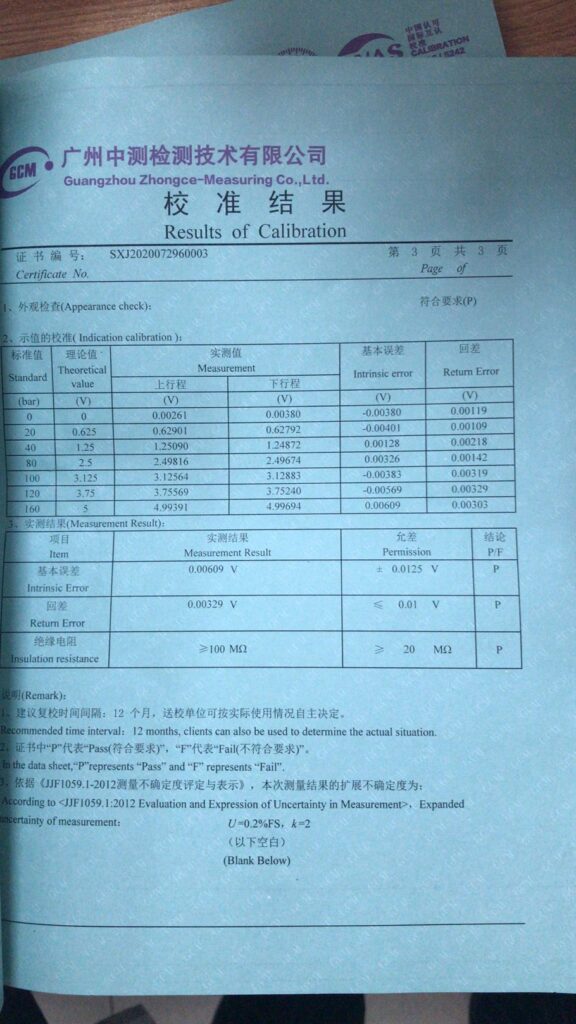

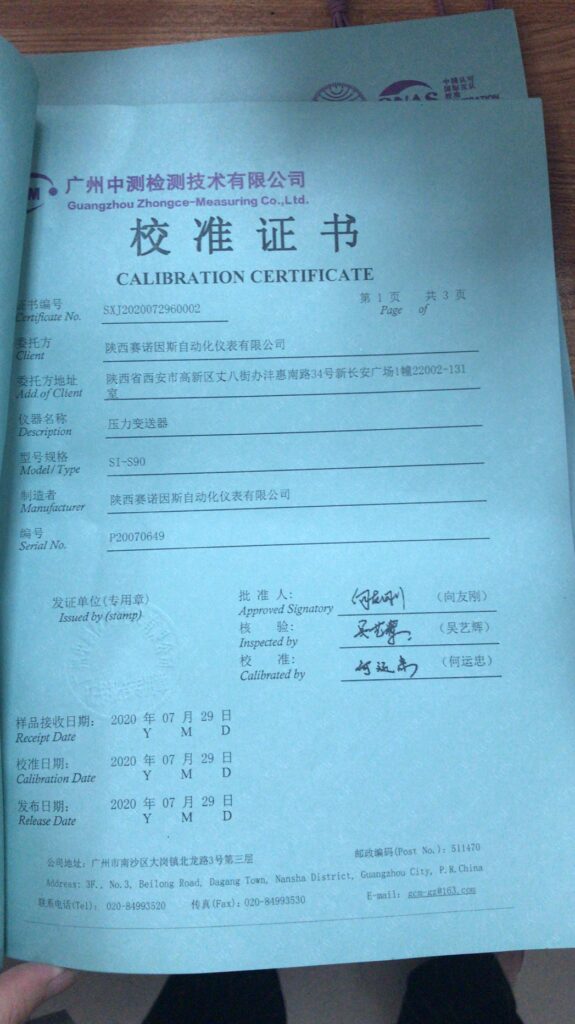

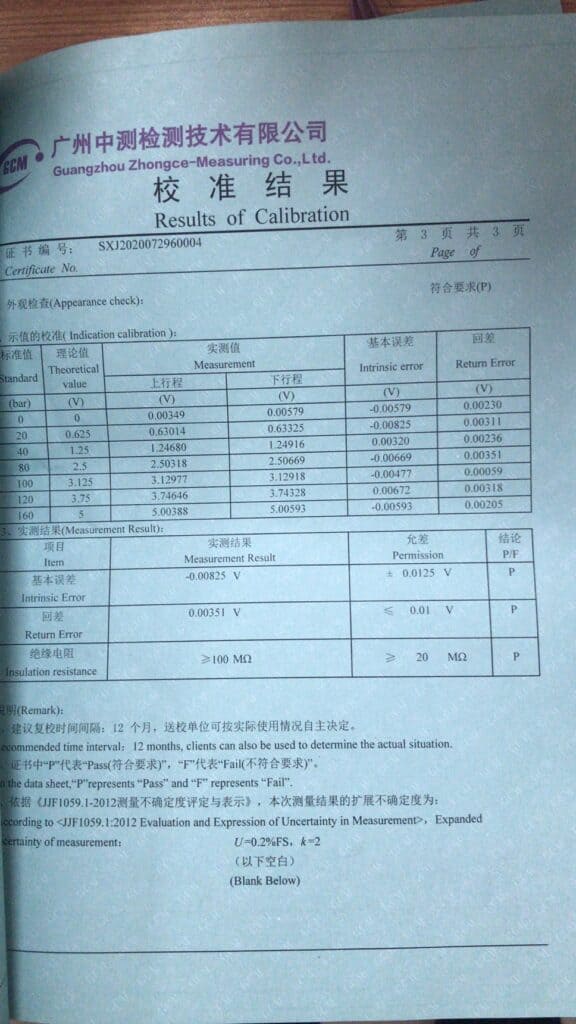

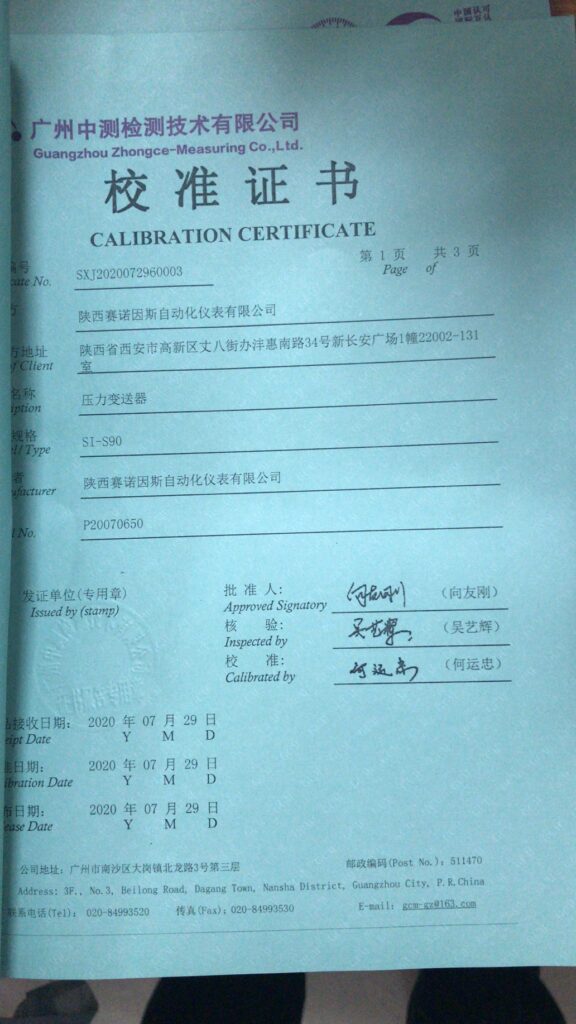

压力传感器校准证书
延伸阅读：静压、动压与总压
关于第三方检测公司
该检测公司的资质如下：
更多特色压力传感器：

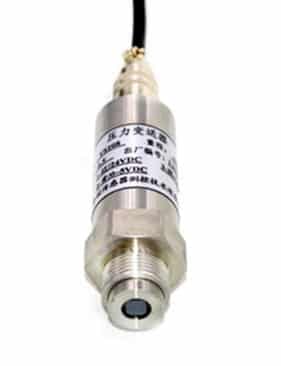

用于测量空气和非腐蚀性气体低压的低压传感器。测量范围为 0～2.5kPa 至 0～30kPa。
