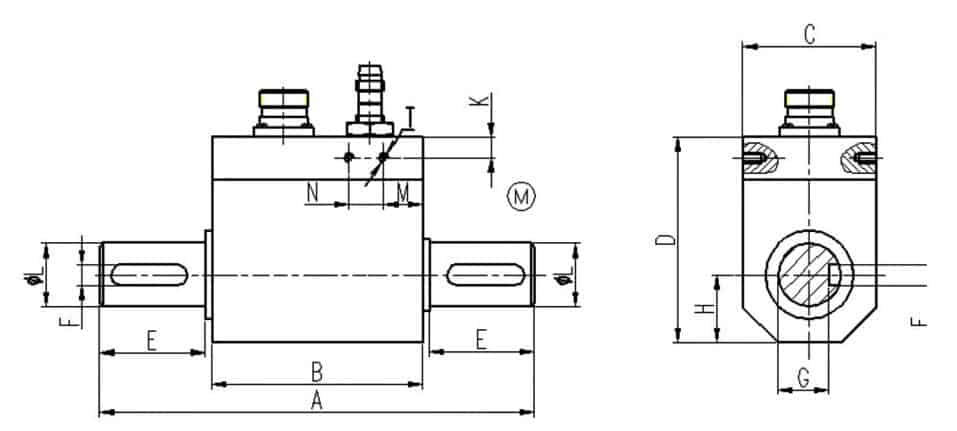

1060型旋转扭矩传感器——扭矩和旋转测量

旋转扭矩传感器的校准方式有多种。可以在校准实验室进行校准，也可以在现场测试台上进行校准。校准传感器（例如用于功率测试台的传感器）的任务始终是将测得的扭矩传递到应用中。

最简单的方法是直接测量传动系统中扭矩 传感器 的扭矩传递。在这种情况下，工厂校准中心或其他现场校准实验室的扭矩传感器校准可作为参考。

另一种校准扭矩传感器的方法是动态校准 。严格意义上的动态校准是指校准过程中获得的扭矩随时间快速变化。其动态变化与可能的运行时间变化相对应。这需要确定参考扭矩，并在扭矩持续变化的情况下测量待校准传感器的输出。

扭矩传感器的校准方法和步骤：

1. 校准准备：校准工具（砝码组件、扭矩连接器（用于折叠试验机）、搪瓷板（用于自动扭矩试验机）、旋转试验机、扭矩手柄）。
2. 开启工控主机。打开测试软件，确保 压力传感器 与运动卡连接稳定，数值跳动在误差范围内（0.01gf·cm-0.03gf）。
3. 组装辅助连接器。
4. 打开软件，选择与传感器对应的量程。然后打开校准传感器界面，在传感器卸载时清除数值。
5. 根据传感器量程选择合适的砝码。例如，2N·m 的量程选择 200g 和 100g 的砝码。将砝码系在连接件的一端，然后沿着标准件的凹槽圆周，用绳子将连接件悬挂在滑轮的一端。保持接触状态稳定，无外力作用。
6. 在软件校准界面点击“校准”。输入校准砝码的扭矩值（重力 * 臂长），然后单击“确定”。
7. 改变砝码缠绕方向，并检查反向力值。如果差值较大（>0.5gf·cm），则取正向和反向力值的平均值。
8. 记录校准日期，工具将自动填写 设备传感器校准 记录表。
9. 校准周期通常为一年。如果在使用过程中进行维修或调整，则需要重新校准。
