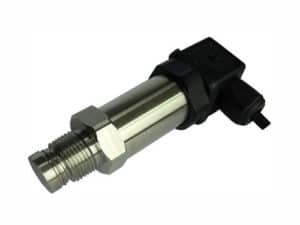

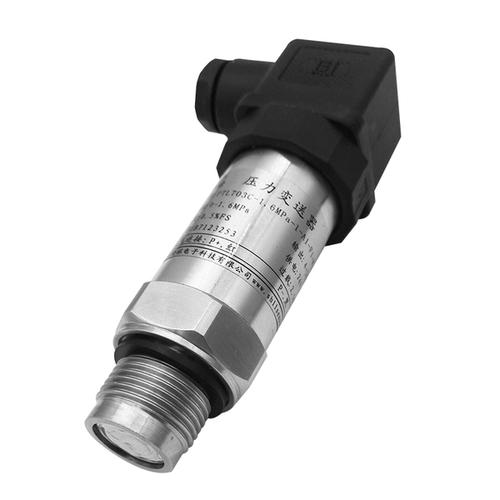

SI-703 平膜压力传感器

平膜压力传感器也称为平膜压力变送器或平膜压力变送器。平膜压力传感器采用平膜/膜片结构，防堵塞设计。适用于粘稠介质的压力测量。

平膜压力传感器采用膜片隔离工艺，通过平膜直接感受压力，测试头上无压力孔，测量过程中不会出现粘稠介质堵塞现象。采用平膜结构，扩散硅压敏芯体，防潮性能好，介质兼容性优异。传感器接口有卡箍、螺纹和法兰三种选择。输出信号可选电压、电流等。传感器采用平膜结构，有效防止结垢、不卫生、粘稠液体堵塞等问题。

SI-703 平膜压力传感器的特点

• 采用进口电阻应变片作为压敏芯片。采用防堵塞设计的齐平膜片/隔膜结构，可测量粘稠介质。
• 先进的膜片技术和工艺；
• 可承受较大的冲击压力，承压可达100MPa；
• 温漂小，可在-20～85℃工作温度下长期稳定工作；
• 弹性体与接头连接采用全密封或一体式结构。解决了扩散硅和陶瓷芯压力传感器芯体在油/气介质中的缺点。工作可靠，疲劳强度高；
• 专为压力变送器厂家OEM加工设计，成本低，适合大批量生产。

SI-703 平膜压力传感器参数

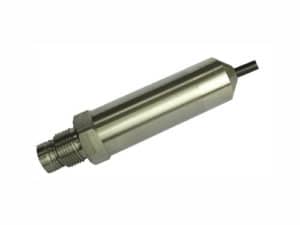

型号	703F型防水型平膜压力传感器
范围	0-1, 2, 4, 5, 10, 20, 30, 40, 50 to 200 MPa
综合精度	0.2% FS, 0.5% FS, 1.0% FS
输出信号	4-20mA（两线制），0-5/1-5/0-10VDC（三线制）
供电电压	24VDC (10-30VDC)
介质温度	-20 ～ 75 ℃
环境温度	-20 ～ 75 ℃
负载电阻	电流输出型：最大800Ω；电压输出型：大于50KΩ
Insulation resistance	大于2000MΩ（100VDC）
密封等级	IP65
长期稳定性	0.1% FS /年
振动影响	在机械振动频率20Hz～1000Hz范围内，输出变化小于0.1%FS
电气接口	防水插座
机械连接	M20×1.5、G1/2-14等，其他螺纹可根据客户要求设计

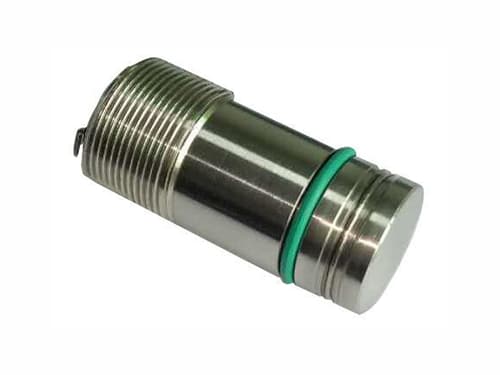

型号	703K 平膜压力传感器
范围	0-2,1,5,10,20,30,40,50 ～ 100MPa
综合精度	0.1% FS, 0.2% FS, 0.5% FS
输出信号	1-1.5mV / V
供电电压	10VDC
介质温度	-20 ～ 85 ℃
环境温度	-20 ～ 85 ℃
负载电阻	1500Ω
负载电阻	大于2000MΩ（100VDC）
密封等级	IP65
长期稳定性	0.1% FS / 年
振动影响	/
电气接口	直接连接
机械连接	Φ19标准尺寸

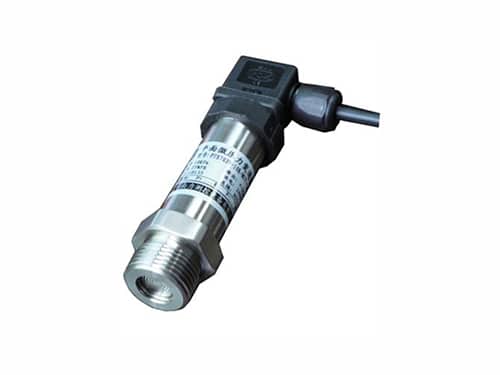

型号	703W 平膜微压力传感器
测量范围	0, 1.5, 2, 10, 30, 50, 100-500KPa, 1-60MPa
综合精度	0.25% FS, 0.5% FS
输出信号	4-20mA（二线制）、0-5/1-5/0-10VDC（三线制）
电源电压	24VDC (10-30VDC)
介质温度	-20 ～ 65 ℃
环境温度	常温（-20～65℃）
负载电阻	电流输出型：最大800Ω；电压输出型：大于50KΩ
绝缘电阻	大于2000MΩ（100VDC）
密封等级	IP65
长期稳定性	0.1% FS /年
振动	在机械振动频率20Hz～1000Hz范围内，输出变化小于0.1%FS
电气接口	赫斯曼接头，其他可选
机械连接	M241.5、M251.5、M27×2等，其他螺纹可根据客户要求设计

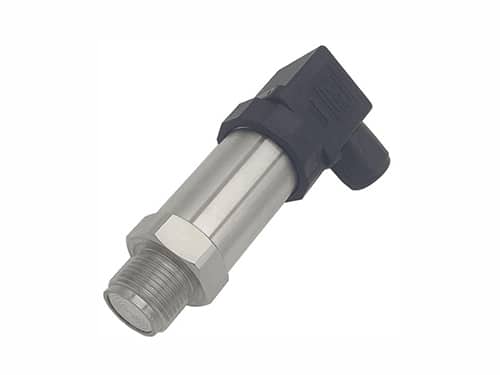

型号	703C 平膜微压力传感器
测量范围	0-10, 30, 50, 100 ～ 500KPa, 1-7MPa
综合精度	0.1% FS, 0.2% FS, 0.5% FS
输出信号	4-20mA（二线制）、0-5/1-5/0-10VDC（三线制）
电源电压	24VDC (10-30VDC)
介质温度	-20 ～ 65 ℃
环境温度	-20 ～ 65 ℃
负载电阻	电流输出型：最大800Ω；电压输出型：大于50KΩ
绝缘电阻	≥2000MΩ (100VDC)
密封等级	IP65
长期稳定性	0.1% FS /年
振动	在机械振动频率20Hz～1000Hz范围内，输出变化小于0.1%FS
电气接口	赫斯曼接头、四芯航空接头可选
机械连接	M20×1.5、G1/2-14等

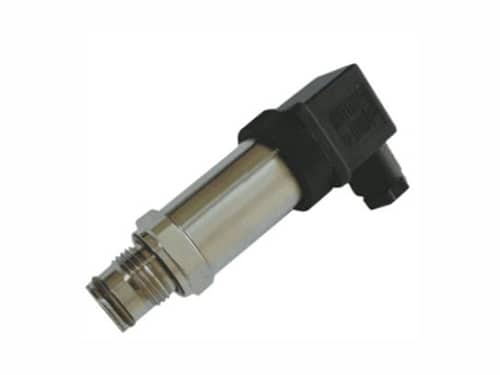

型号	703G 平膜压力传感器 （可替代WiKa同类产品）
测量范围	0 ～ 5, 10, 20, 50, 100-500KPa, 1-7MPa
综合精度	0.1% FS, 0.2% FS, 0.5% FS
输出信号	4-20mA（二线制）、0-5/1-5/0-10VDC（三线制）
电源电压	24VDC (10-30VDC)
介质温度	-20 ～ 65 ℃
环境温度	常温（-20～65℃）
负载电阻	电流输出型：最大800Ω；电压输出型：大于50KΩ
绝缘电阻	大于2000MΩ（100VDC）
密封等级	IP65
长期稳定性	0.1% FS /年
振动	在机械振动频率20Hz～1000Hz范围内，输出变化小于0.1%FS
电气接口	赫斯曼接头，其他可选。
机械连接	M20×1.5，G1/2-14

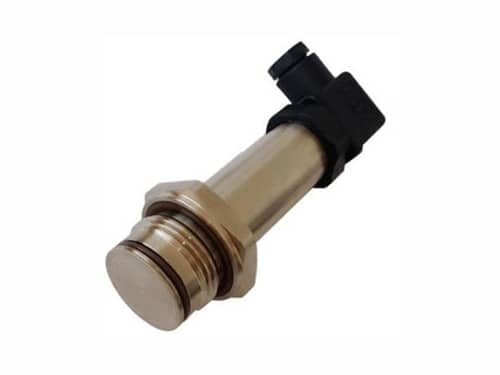

型号	703GB 平膜压力传感器（替代WiKa同类产品）
测量范围	0 ～ 5,10,20,50,100KPa ～ 1MPa, 2,3,10MPa
综合精度	0.1% FS, 0.2% FS, 0.5% FS
输出信号	4-20mA（二线制）、0-5/1-5/0-10VDC（三线制）
电源电压	24VDC (10-30VDC)
介质温度	-20 ～ 65 ℃
环境温度	常温（-20～65℃）
负载电阻	电流输出型：最大800Ω；电压输出型：大于50KΩ
绝缘电阻	大于2000MΩ（100VDC）
密封等级	IP65
长期稳定性	0.1% FS / 年
振动	在机械振动频率20Hz～1000Hz范围内，输出变化小于0.1%FS
电气接口	赫斯曼接头，其他可选。
机械连接	G1

阅读更多： 什么是压力传感器以及它如何工作？

SI-703 平膜压力传感器应用

该传感器采用平膜片结构，有效防止结垢、不卫生、粘稠液体堵塞等问题。广泛应用于食品、制药、酿造等过程控制领域。适用于化工涂料、油漆、泥浆、沥青、原油等粘稠介质在弱压力下的测压与控制。其行业应用如下：

1. 食品卫生行业；
2. 造纸行业；
3. 污水液位测量；
4. 饮料罐液位测量；
5. 管道液位测量；
6. 制药和生物制品加工。
7. 压力变送器制造商 OEM
8. 粘性介质的压力测量与控制

延申阅读: 用于高粘度流体的扁平压力传感器

什么是平齐隔膜？

平齐膜片从表面看与膜片齐平，因此被称为平齐膜片。

平齐膜片是指完全打开并暴露于压力介质的膜片。安装时，平齐膜片与周围表面齐平或略微凹陷。

使用平齐膜片的目的是防止粘稠介质堵塞压力孔，或使用特殊材料与介质更好地配合测量，避免损坏传感器芯片材料等。

简而言之，根据具体应用选择测量或保护传感器的方式。

什么是平膜压力传感器？

平齐压力传感器特指采用平齐膜片的压力传感器。这类压力变送器和传感器采用开放式平齐膜片，适用于测量高粘度介质，例如塑料、纸浆、沥青、污水、油漆和粘合剂。

延伸阅读：MEMS 压力传感器

什么是平膜压力传感器连接？

冲洗连接不同于常见的内部隔膜压力测量方法。

内部隔膜因其价格低廉且易于操作，是大多数气态和液态介质的行业标准。

然而，一旦遇到粘稠介质的测量，或卫生要求较高的情况下，使用冲洗连接可以有效避免堵塞，并满足卫生清洁要求。

嵌入式隔膜类型

嵌入式膜片安装方式包括：
夹式平板膜片安装、螺纹式平板膜片安装或法兰式平板膜片安装。有时客户需要特殊的无腔平板膜片。

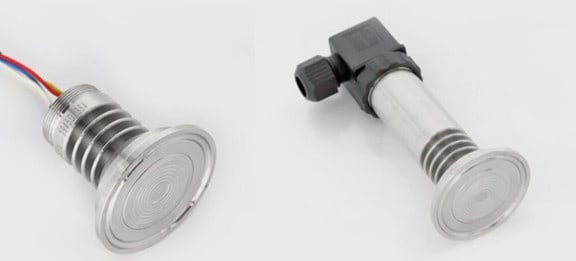

夹钳式薄膜压力传感器

夹钳式采用硅油填充技术，膜片感受到的压力通过硅油传输至测压芯片。补偿电路将压力信号校正为线性电信号。

夹钳端面的受力膜片裸露在外，可直接感受压力。有效防止结垢、不卫生和粘性压力堵塞等问题。广泛应用于食品、医药、酿造等卫生行业以及测量介质可能被污染的场合。

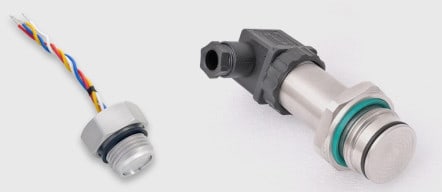

螺纹齐平膜压力传感器

螺纹平膜压力变送器采用扁平膜片直接感应压力信号。敏感元件采用扩散硅压力芯，压力传输介质为标准硅油或橄榄油。

测量端采用316L不锈钢材质，并焊接有特殊工艺的平膜隔离膜片。结构紧凑，耐腐蚀，抗振，温度补偿范围广。

法兰平齐隔膜压力变送器

• 外壳可选；
• 法兰安装；
• 两线制，4～20mA模拟输出，HART®协议数字通讯；
• 带背光的智能液晶表头；
• 大尺寸膜片，全焊接密封，长期可靠耐用；
• 适用于气体、液体、蒸汽的压力测量；
• 可选配防腐膜片（钽、哈氏合金、316L、316L喷涂PTFE）；
• 特别适用于高温粘稠液体；

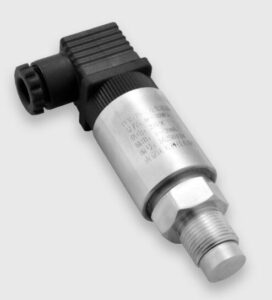

无腔冲洗隔膜压力变送器

无腔平膜压力变送器

无腔平膜压力变送器采用高精度箔式应变片，无腔体测量膜片，尤其适用于测量高粘度液体。

产品采用改进优化的安装结构，具有良好的抗振能力。

配备多种特性放大电路，例如抗干扰、耐高温、本安防爆等，使其适用于油田、食品等各种测控场合。

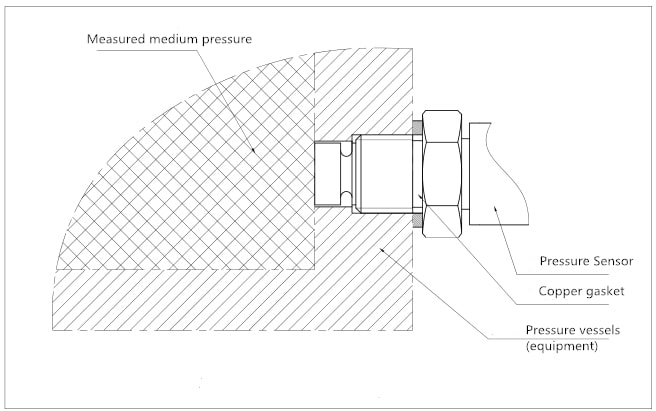

工作原理

平膜压力传感器采用扩散或离子注入等工艺形成电阻体，并将其连接到惠斯通电桥上。采用微加工技术在电桥下方形成压敏膜片。当压力施加到膜片上时，电阻值发生变化，产生与施加压力成比例的线性化输出信号。当我们在惠斯通电桥上加上直流电源时，就会输出直流电压信号。经过第二条转换线后，实现两线制4～20MA输出。

何时使用平膜压力接头？

简而言之，有两种情况，我们可以首先考虑使用平膜片压力传感器。

第一种是卫生应用，例如制药、食品、饮料和生物技术。

对于这些应用，关注的重点不一定是高粘度，而是清洁度。平膜片压力传感器的接触液体部分是平整的，没有孔洞，也没有波纹。这样，可以轻松进行无残留清洁。

第二种是高粘度液体或晶体。

油漆、油、蜡、糊剂、焦油、塑料熔体或浆液等物质可能会堵塞压力传感器的过程连接。

介质可能太硬，无法充分填充压力连接器的内部空隙。或者，一旦过程冷却，物质可能会结蜡。对于这些类型的物质，有必要指定一个膜片完全打开的冲洗式连接。

某些压力传感器可以选择冲洗嵌入式膜片，以防止膜片受到机械损坏。

WIKA 有一个很棒的视频，介绍何时使用前冲洗压力连接？让我们一起来看看。
