涡轮流量计

涡轮流量计是一种速度流量计，也称为叶轮流量计。可用于测量液体和气体的瞬时流量和累积流量。

涡轮流量计广泛应用于各种介质的流量测量，包括石油、有机液体、无机液体、液化气、天然气、煤气和低温流体。涡轮流量计的信号可分为脉冲信号或电流信号（4-20mA）。它适用于二次显示器、PLC、DCS 等计算机控制系统。

涡轮流量计 参考价格：200-1700 美元/台。

特色涡轮流量计

涡轮流量计的特点

1. 精度高、重复性好、压损低、抗振性好；
2. 采用摩擦阻力低的高品质轴承，密封性好，使用寿命长；
3. 集成微处理器、流量传感器、高精度温度 压力传感器，可直接测量被测气体/液体的流量、温度和压力，并自动进行流量跟踪补偿和压缩系数校正；
4. 流量计具有脉冲信号和模拟信号输出，可通过RS485通信接口或GPRS系统直接实现计算机数据的集中采集和实时管理；
5. 功耗低，可采用内置电池或外接电源供电；
6. 具有实时数据存储功能，即使更换电池或突然断电，也能防止数据丢失。断电情况下，内部数据可永久保存；
7. 可与IC卡预付系统配合使用，方便交易结算。

涡轮流量计工作原理

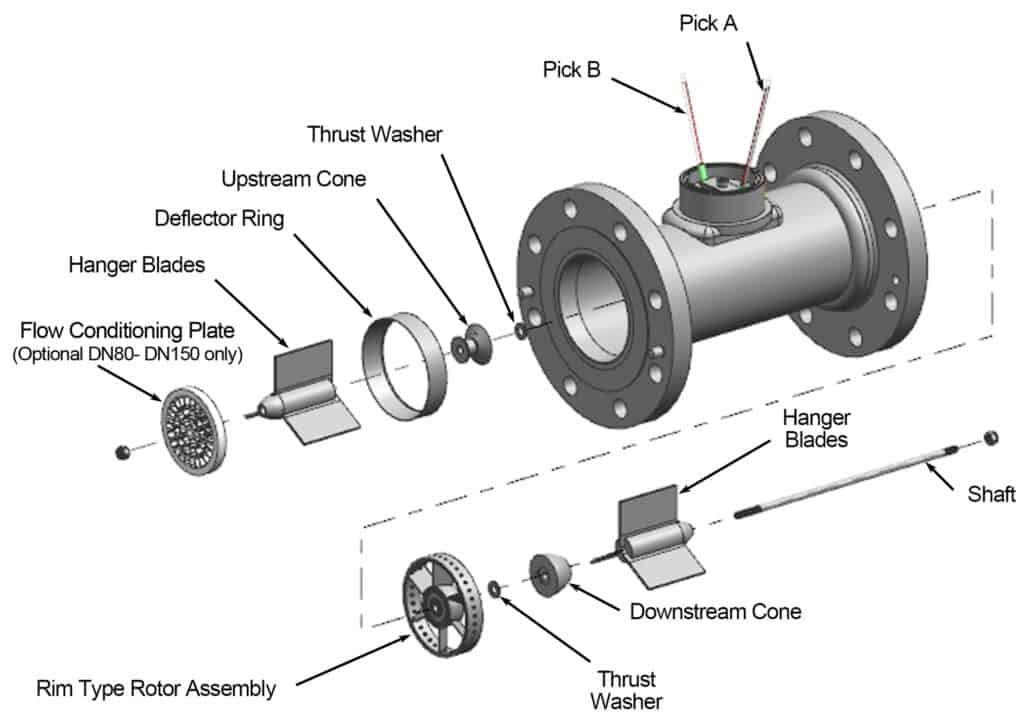

燃气涡轮流量计工作原理

燃气涡轮流量计利用涡轮进行测量。它首先将流量转换为涡轮的转速，然后将转速转换为与流量成正比的电信号。

燃气 涡轮 流量计用于检测瞬时流量和累计流量。其输出信号为频率信号，易于数字化。

感应线圈和永磁体固定在壳体上。当铁磁性涡轮叶片经过磁体时，磁路的磁阻发生变化，从而产生感应信号。

该信号经放大器放大和整形后送至计数器或频率计。计数器或频率计显示累计流量。同时，脉冲频率经过频压转换，指示瞬时流量。

叶轮转速与流量成正比，叶轮转数与总流量成正比。涡轮流量计的输出为调频信号。它不仅提高了检测电路的抗干扰能力，而且简化了流量检测系统。

燃气轮机流量计的 量程比 高达 10:1，精度在 ±0.2% 以内。惯性小、尺寸小的涡轮流量计的时间常数可达 0.01 秒。

延伸阅读：基于涡轮流量计的定量控制

液体涡轮流量计工作原理

液体涡轮 流量计是一种基于扭矩平衡原理的转速式流量计。

流体流经传感器壳体。由于叶轮叶片与流体流动方向存在一定角度，流体的冲击力使叶片产生 旋转扭矩。克服摩擦扭矩和流体阻力后，叶片开始旋转。扭矩平衡后，转速趋于稳定。

在一定条件下，转速与流量成正比。

由于叶片具有磁导率，它处于信号检测器（由永磁体和线圈组成）的磁场中。旋转的叶片切割磁力线，使线圈的磁通量周期性变化，并在线圈两端感应出电脉冲信号。

该信号经放大器放大和整形后，形成具有一定幅值的连续矩形脉冲波，并可远程传输至显示仪表，显示瞬时流量或流体总量。

在一定的流量范围内，脉冲 频率 f 与流经传感器的流体的瞬时流量 Q 成正比。流量方程为：

其中：
f——脉冲频率 [Hz]
k——传感器的计量系数 [1/m³]，由校准表给出。
Q——流体的瞬时流量（工作状态下）[m³/h]
3600——转换系数（秒）

每个传感器的计量系数均由制造商填写在验证证书中。k 值在配套的显示仪器中设置。可显示瞬时流量和累计流量。

延伸阅读：涡轮流量计 VS 齿轮流量计

涡轮流量计的优缺点

涡轮流量计的优点

• 成本适中。
• 非常适用于清洁、低粘度、中等流速且流量稳定的流体。
• 量程比极佳，即使流量极低也能准确测量。
• 如果用于清洁流体，尤其是具有一定润滑性的流体，则可靠性很高。
• 已获得AGA和API认证，可用于贸易交接计量。
• 在某些情况下，例如重力流，涡轮流量计会造成一定的压降。
• 精度高。在所有流量计中，涡轮流量计的精度最高。
• 无零点漂移，抗干扰能力强。
• 精度高。在所有流量计中，涡轮流量计的精度最高。
• 无零点漂移，抗干扰能力强。

延伸阅读：特色低价流量计出售

涡轮流量计的缺点

• 不适用于蒸汽。
• 轴承容易磨损。
• 需要持续的背压以防止空化。
• 液体中的气泡会严重影响测量精度。
• 涡轮流量计仅适用于洁净的液体和气体（可能需要在上游安装过滤器以防止颗粒物损坏）。
• 不适用于测量腐蚀性流体。
• 在层流状态下，对于高粘度流体可能无法正常工作。
• 无法长时间保持校准特性。

了解更多 涡轮流量计应用案例：去离子水

我们服务的行业和应用领域

Sino-Inst 是一家专业生产涡轮流量计的制造商，产品包括：燃气轮机流量计、液体轮机流量计、卫生级涡轮流量计、插入式涡轮流量计、蒸汽轮机流量计和天然气轮机流量计。

Sino-Inst 生产的涡轮流量计，中国制造，品质优良，价格实惠。我们的流量测量仪器广泛应用于中国、印度、巴基斯坦、美国等国家和地区。
