楔形流量计是一种差压式流量计。其检测部分是一个V形楔块（也称为楔形节流阀）。
楔形流量计是一种新型节流式差压流量测量仪器。它能够对高粘度、低雷诺数（雷诺数可达500）的流体进行高精度流量测量，尤其适用于低流量、小流量、大管径的测量场合。除一般气体、液体和蒸汽外，它特别适用于高粘度、高杂质液体和高粉尘气体的流量测量。
Sino-Inst，差压式流量计制造商。产品包括孔板式、文丘里式、安努巴式等。适用于液体、气体和蒸汽流量测量。如需技术支持，请联系我们的销售工程师！
楔形流量计的特点
精度高、稳定性好、重复性好。测量误差：±0.5%F.S；长期稳定性：±0.1%F.S/年。
结构简单、可靠性高、使用寿命长。楔形流量传感器的独特结构、高性能 差压变送器的配置以及严格的测试、检验和标准化，使其使用寿命可达10年以上。
测量范围宽。量程比一般为1:25，最高可达1:33。当差压变送器的差压发生变化时，量程比可达1:100以上。
应用范围极其广泛。不仅适用于单相流体，也适用于气液、气固、液固等两相流体。其雷诺数范围可小至300，大至1×10⁷。楔形流量计可在测量流态或湍流态下工作，最低流量为0.01m/s。适用于测量各种液体、气体、蒸汽以及高温、高压、高粘度、易腐蚀、易结晶、含悬浮物、长纤维等高粉尘含量气体的流量。
防粘附、无沉积、无堵塞。楔形传感器测量管和节流片的防粘附结构设计，有效防止被测介质中的沙粒、粉尘、悬浮物和纤维粘附和积聚在流量传感器测量管上。同时，防止测量管腐蚀，从而保证测量管直径的长期恒定和流量测量的长期标准。

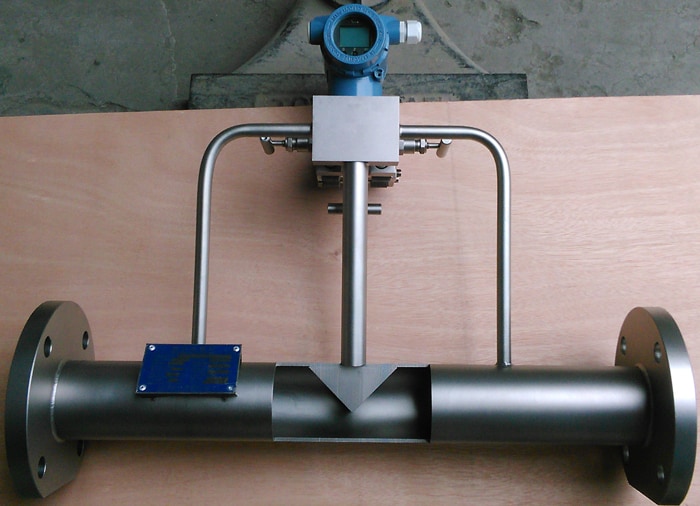

一体化设计。楔形传感器、三组阀门和差压变送器一体化安装，无需压力导向管道、阀门和管件，使整个系统更加简洁。测量精度和可靠性大幅提升。
智能化。选择智能差压变送器时，可通过 HART 协议或其他通信 方式设置和配置过程参数。根据被测介质流量的变化，自动调节差压，从而大幅拓宽系统量程。选择智能多参数 差压变送器 时，可实现多参数测量（差压、体积流量、质量流量、压力、温度）。实现全面的温度和压力补偿，并直接输出精确的流量信号。
对直管段安装要求低。对直管段安装要求低，可有效避免和降低测量系统额外的测量不确定性。
压力损失小，节能省电。
了解更多：高粘度液体科里奥利流量计
楔形流量计规格
| 精度 | 0.5级、0.2级、0.3级、0.4级精度（可协商订购） |
| 长期稳定性 | ±0.2%F.S/Y |
| 重复性 | ±0.2% |
| 适用测试介质 | 各种液体、气体和蒸汽 |
| 最小流速 | 0.01m/s |
| 测量范围 | 通常为 1:25，最高可达 1:33，具体取决于差压变送器的差压值。 最大可达 1:100 以上。 |
| 压力损失 | 测量压差的约 1/5（约 1/3 孔板厚度）。 |
| 雷诺数适用范围 | 下限为 500，上限小于等于 1×10⁷（低雷诺数测量时，适用范围相对缩小，且流出系数的不确定度相对增大） |
| 测得液体粘度 | 500MPa·s 或更高 |
| 工作压力范围 | -0.1~42MPa |
| 工作温度范围 | -160℃~450℃（特殊情况下可达700℃） |
| 适用管径 | DN10mm~DN1200mm（特殊规格可达2500mm） |
| 楔块比 h/d | 0.2, 0.3, 0.4, 0.5 |
| 差压/压力变送器电源 | 24VDC |
| 差压/压力变送器输出 | 4~20mA直流输出（可选HART协议） |
Extended reading: Flat Pressure Sensor for High Viscosity Fluids
楔形流量计应用
楔形流量计可成功测量以下流体：
- 气体：煤气、天然气（包括高湿度天然气和含有其他杂质的不洁净天然气）。空气（包括含水、固体颗粒和其他悬浮物的空气）。
- 蒸汽：饱和蒸汽、过热蒸汽。
- 液体：
- 油类（例如原油、燃料油、煤焦油、残油、石蜡油、含水乳化油、含水砂质油等）。
- 浆料（例如油浆、铁矿浆、纸浆、泥浆、煤浆等）。
- 水（例如：纯净水、污水、工业废水、含泥沙和碎屑的河水等）。
- 各种水溶液（例如：各种强腐蚀性和易结晶的酸、碱、盐溶液，以及含有较多悬浮固体的溶液等）。
- 特殊流体。
延伸阅读：[工作原理及价格]SI3051ANB 安努巴流量计
楔形流量计工作原理
当流体流入流量管时，会受到流量管垂直运动的影响。在流量管向上振动的半个周期内，流体阻力作用于流量管，使其产生向下的力。
相反，楔形流量计中的流体对流量管施加向上的力，以抵消其向下运动并减小其垂直动量。这导致流量管发生扭转。在振动周期的另一个半周期内，流量管向下振动并沿相反方向扭转。
流量管通过驱动线圈和反馈电路，在其谐振频率下振动。振动管的谐振频率与其结构、材料和质量有关。振动管的质量由两部分组成：振动管自身的质量和振动管内介质的质量。
每个传感器生产完成后，都会对振动管自身的质量进行测定。振动管内介质的质量是 介质密度 与振动管体积的乘积。对于每种口径的传感器，振动管的体积都是固定的。因此，振动频率与介质密度直接相关。对于确定结构和材料的传感器，可以通过测量流量管的共振频率来获得介质密度。
使用楔形流量计时，如果少量气体以分层流或波状流的形式流入水管，则会出现误差增大的故障现象，即流量测量值与实际值不符。
如果流动是气泡流或活塞流，则除了测量值与实际值不符之外，还会出现输出波动，这是因为气相会瞬间覆盖电极表面。
如果分层流中水平管道的横截面积在气相中增大，即管道内未充满液体的程度增大，也会出现故障现象。输出读数也会出现波动，如果液位未满，情况会更加严重。如果液位低于电极，则输出读数会过满。
延伸阅读：V 型锥流量计应用
楔形流量计计算公式
其中：qv——体积流量，m³/s
C——流出系数；
ε——膨胀系数；
m——节流面积比；
D——管道内径，m；
△p——压差，pa；
ρ——被测介质密度，kg/m³
楔形流量计具有流量系数、非线性误差、温度变化和 密度 变化等参数的校正功能，测量精度可达0.5%。可进行现场显示和标准电流信号（4~20mA DC）输出，方便用于自动控制系统或联网计算机，实现流量或其他参数的自动调节和控制。
楔形流量计 Vs V形锥流量计
楔形流量计是一种新型流量计，于20世纪80年代开始投入实际应用。其检测部分为V形楔形（亦称楔形节流部分），其光滑的顶部角度朝下。这种设计有利于含有悬浮颗粒或粘性液体的流体顺畅通过，且在节流口上游不会出现停滞流。因此，它特别适用于石油化工行业的体积流量和质量流量测量。
适用范围：
- 适用于测量泥浆、煤焦油沥青、煤水悬浮液等高粘度流体；
- 在管道雷诺数极低的情况下（甚至低至Re=500），流量与压差之间仍能保持平方根关系。孔板流量计的最小雷诺数远大于楔形流量计；
- 腐蚀性介质也可进行测量。由于差压测量采用的是隔膜式双法兰差压变送器，腐蚀性介质无法进入压力导管和差压变送器。因此，只需采用耐腐蚀材料加工楔形节流阀，即可使该仪器测量腐蚀性介质。
V型锥流量计是一种新型高精度、高稳定性的差压式流量计。与其他差压式流量计一样，它也基于流体连续性原理和伯努利方程来计算流体流量。
适用范围：
由于V型锥流量计能够均匀分布流体，因此与其他类型的差压式流量计相比，对上下游直管段的要求较低。建议上游保留0-3D直管段，下游保留0-1D直管段。当用户管道尺寸较大、管道造价较高或直管段不足时，V型锥流量计将是最佳选择。
综上所述，楔形流量计和V型锥流量计的应用范围有所不同。前者在极低的管道雷诺数下仍能保持流量与压差之间的平方根关系。后者则适用于管道尺寸较大或直管段不足的情况。
