压力传感器应用——特色行业应用

压力传感器应用是指将气体、液体和其他压力参数转换为标准电信号（例如 4~20mA ADC 等）的工业压力变送器，用于现场或远程测量和控制。

压力传感器可以说是工业领域应用最广泛的传感器。因为压力传感器除了测量压力外，还可以测量流量、液位、密度等。

因此，压力传感器广泛应用于各种工业自动化控制环境，包括水利水电、轨道交通、自动化生产控制、航空航天、石油化工、油井、电力、船舶、机床、管道等。

询价压力传感器

压力传感器示例是什么？

压力传感器是一种能够感知压力信号并根据特定规则将其转换为可用输出电信号的装置。作为压力传感器制造商，Sino-Inst备有超过 50 种特色压力传感器。

如果您是第一次使用压力传感器，您可能会疑惑：什么是压力传感器？为什么市面上的压力传感器种类繁多？

实际上，压力传感器是一个统称。压力传感器的类型和样式多种多样。不过，您无需担心如何选择。您只需告知我们您的测量和安装参数，我们将根据您所需的参数生产合适的压力传感器，包括测量范围、温度、显示屏、安装螺纹、输出信号等。

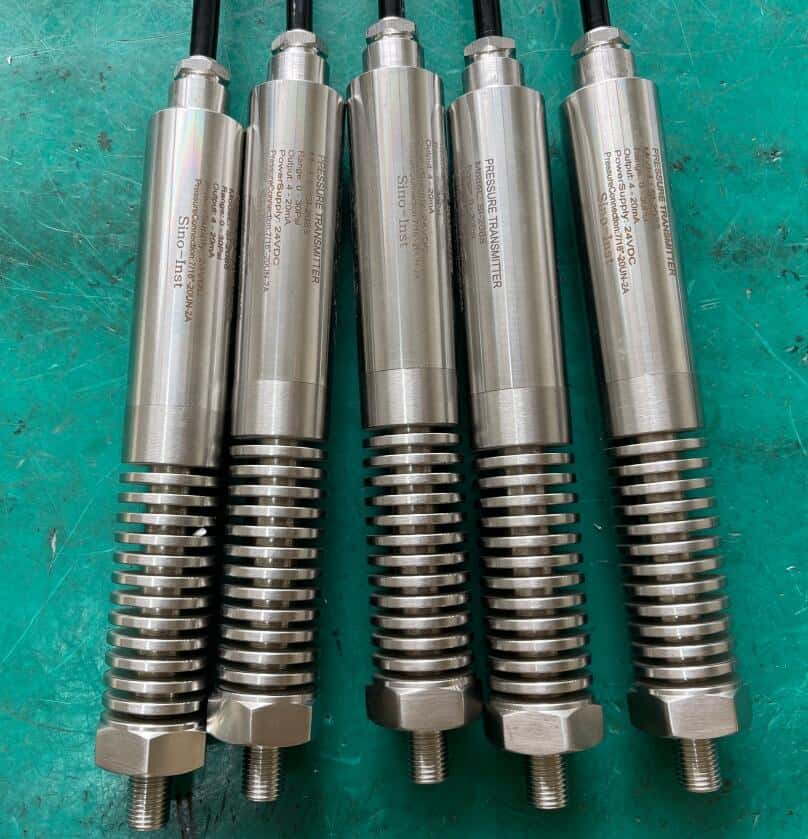

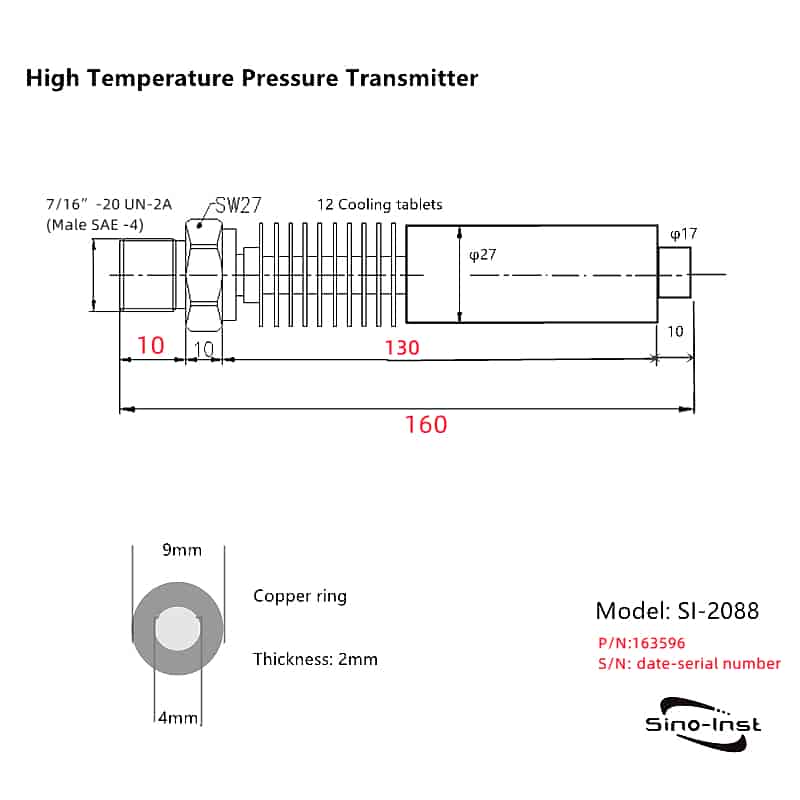

例如，以下是一款 用于测量高温气体的压力传感器 。
参数大致如下：

• 压力范围：0-30psig，
• 最高温度：300摄氏度
• 无本地显示屏；
• 4-20mA 信号输出；
• 安装螺纹：7/16″-20UN-2A（SAE-4 外螺纹）；

以上参数均可根据用户需求定制。甚至传感器的本体长度也可定制为客户要求的 160mm。

延伸阅读：高精度压力传感器

常见压力传感器应用

压力测量

压力传感器可以测量液体、蒸汽、气体和其他介质的压力，并将压力转换为电信号输出。
压力传感器可以安装在管道上，用于测量管道压力。
压力传感器可以安装在罐壁上，用于测量罐内压力。
因此，只要安装空间允许，且被测介质与隔膜材料兼容，压力传感器即可进行测量。

了解更多：压力变送器的功能是什么？

差压测量

差压传感器可用于测量两个压力之间的差值，通常用于测量设备或组件前后两端的压力差。

差压传感器 在使用过程中需要注意以下事项：
例如：

• 被测介质不能结冰。否则，传感器元件的隔离隔膜会损坏，进而损坏变送器。必要时，需要对变送器进行温度保护，以防止结冰；
• 测量蒸汽或其他高温介质时，应注意以下事项。使用变送器时，其温度不应超过限温范围。若温度高于变送器限温范围，则必须使用散热器；
• 测量蒸汽或其他高温介质时，应使用热管。将变送器与管道连接，并利用管道上的压力将压力传递至变送器；
• 当被测介质为水蒸气时，应向冷却管内注入适量的水，以防止过热蒸汽直接接触变送器并损坏传感器；

目前，单独的差压传感器使用较少。许多压力传感器可以同时测量绝对压力和差压，这为用户使用提供了极大的便利。

液位测量

压力传感器可利用静水压原理测量液位，适用于从水库水位或海深等开放水域到储罐和容器等各种环境。
该方法假设介质为比重恒定的静止液体，并且系统能够按比例补偿密度与清水不同的液体。

例如，测量储罐中的油位时，比重越低，每米静水深度或液位对应的压力就越低。
此外，如果储罐未通风或处于密封压力下，则需要测量并补偿液面以上的表面压力。

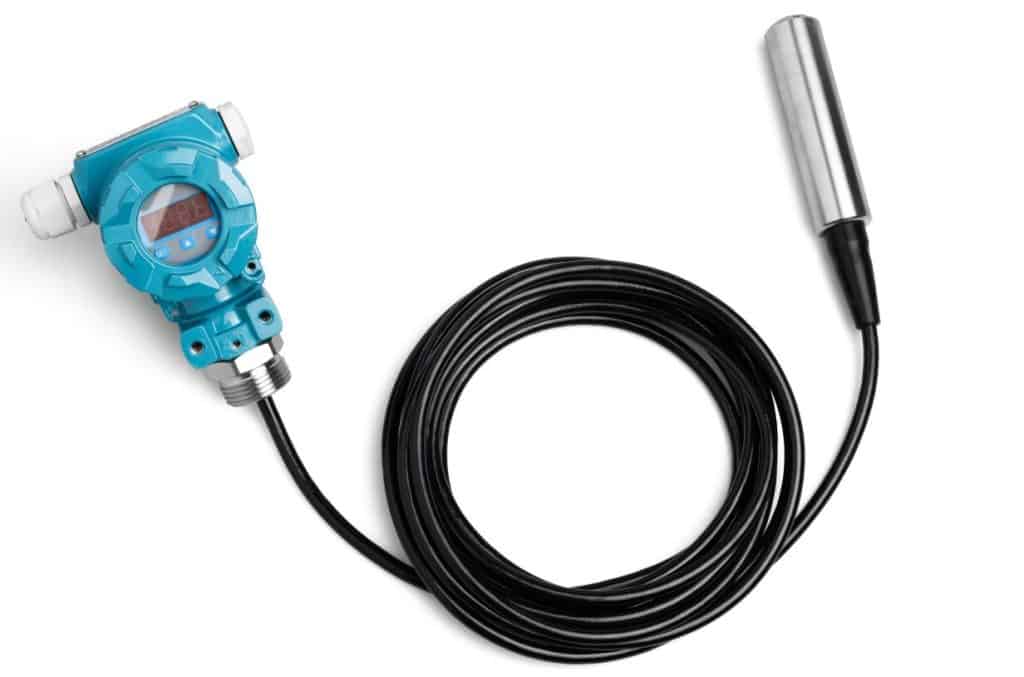

在实际应用中，静水压液位测量 可以使用浸入式探头和密封电缆组件来检测探头入口上方的液位压力。
或者，压力传感器也可以安装在储罐或容器的底部。
对于密封储罐，可以使用差压传感器提供单一输出，即代表储罐液位和表面气压的两个输入压力之差。或者，也可以分别测量两个传感器及其输出。

此外，差压传感器还可用于测量 气体流量、液位等。

测量气体流量的方法之一是通过测量流量管内压力与大气压力的差值。首先求出流量管内的静压。静压的平方根与流量成正比，由此可得流量。
液位测量方法是测量高液位和低液位之间的压力差。然后根据液体的密度计算液面高度。

了解更多：差压式液位变送器工作原理

流量测量

流量测量是通过差压测量实现的。也就是说，测量的原理是利用介质流体流经 节流装置时产生的压差与流量之间存在一定的关系。

随着流量传感器的不断发展，越来越多的流量传感器涌现出来。它们各有优缺点。用户在选择流量传感器时，应根据自身需求选择合适的传感器。

差压式流量传感器是一种利用安装在管道中的流量检测装置产生的压差、已知的流体条件以及检测装置和管道的几何尺寸来计算流量的仪器。

当管道内的流体流经管道中的节流段时，流速会在节流段处形成局部收缩。因此，流速增大，静压减小。由此，节流段前后会产生压差。流量越大，压差越大。这样，就可以根据压差来测量流量 。

了解更多：什么是差压式流量计？

差压式流量计的计算

密度测量

差压式在线 密度计 （又称在线密度变送器）是一种用于连续在线测量液体浓度和密度的装置，可直接应用于工业生产过程中。差压传感器是其核心部件之一。

智能型 在线密度计采用差压式密度计的原理 ，可根据介质在一定垂直距离处的差压值计算密度值，并自动进行温度补偿。它具有精度高、可靠性好、安装使用方便等优点。

两线制密度变送器主要用于工业过程控制。在线 密度计 根据浓度和密度产生相应的4-20mA信号，可通过数字通信进行远程校准和监控。

压力传感器在各行业的应用

压力传感器在石油化工行业的应用

压力传感器是石油化工自动化控制中最常用的测量装置之一。

在一些大型化工项目中，几乎所有压力传感器都应用于各种材质和特殊加工的差压、高温、绝对压力、表压、低温以及远程法兰压力传感器。

不难看出，石油化工行业对压力传感器的可靠性、稳定性和高精度有着相对集中的需求。

然而，可靠性以及许多其他要求（例如量程比、总线类型等）取决于变送器的设计结构、工艺和材料等级。

压力传感器的稳定性和测量精度能够保证压力变送器的稳定性和高精度。压力传感器的测量精度和响应速度决定了压力变送器的测量精度。压力传感器的温度和静压特性以及长期稳定性决定了压力变送器的稳定性。

石油化工行业对压力传感器的需求主要体现在测量精度、响应速度、耐温性、静压特性和长期稳定性等方面。

目前微型压力传感器主要是一种采用半导体材料和MEMS技术制造的新型压力传感器，具有精度高、灵敏度高、尺寸小、耐腐蚀、成本低、动态特性好等优点。

纯单晶硅材料易疲劳，而采用这种材料制成的微型压力传感器具有良好的长期稳定性。同时，微型压力传感器 提高了温度补偿精度，从而显著改善了传感器的温度特性和测量精度。如果将两个微型压力传感器集成在一起，则可以实现静压补偿，进一步改善压力传感器的静压特性。

目前，微型压力传感器具有传统压力传感器所不具备的诸多优势，非常符合石油化工行业对压力传感器的需求。

城市电力燃气行业压力传感器应用

水、电、气与人们的生活息息相关，其稳定安全的输送至关重要。为了保障这一重要城市生活资源的正常使用，需要一种足够稳定、精确的仪器对相关设备进行实时数值测量，以便维护人员监控设备运行情况。压力变送器恰好满足这一需求。

例如，压力变送器可以实时监测燃气管道的压力。一旦发生泄漏，管道压力就会下降，例如超过预设的安全压力值。此时会触发报警，并提示异常位置。

通过智能燃气管网，可以连接熔接站自动控制、视频监控、调压器压力监测、密闭空间泄漏监测以及工业用户数据远程传输等子系统，实现24小时全天候不间断监测，将“不可估量的风险”转化为“可预防、可控的风险”。

压力传感器在造纸行业的应用

压力传感器在造纸行业的应用

纸浆和造纸行业需要耐化学液体、腐蚀性液体等腐蚀性物质。

在造纸行业的原料制备环节，压力变送器主要用于测量制浆过程中纸浆、水以及酸或碱的流量。因此，在选择电极材料时必须格外谨慎。

在筛分和漂白环节，压力变送器的衬里材料最好选用PFA或PTEE。

造纸行业中使用的一些原材料和各种化学试剂具有腐蚀性。该行业使用的测量设备首先必须具有很强的耐腐蚀性，并且能够精确测量复杂成分纸浆等液位的相关参数。压力变化也使得给料器在造纸行业中占有一席之地，这得益于其防腐蚀设计。

压力传感器在钢铁冶金行业的应用

提到钢铁行业，很多人首先想到的就是高温高压。数千度的高温可以熔化许多材料，巨大的压力也令许多测量仪器难以承受。因此，钢铁行业对测量工具的要求非常高。

能够承受高温高压的压力传感器已被钢铁冶金行业广泛接受。

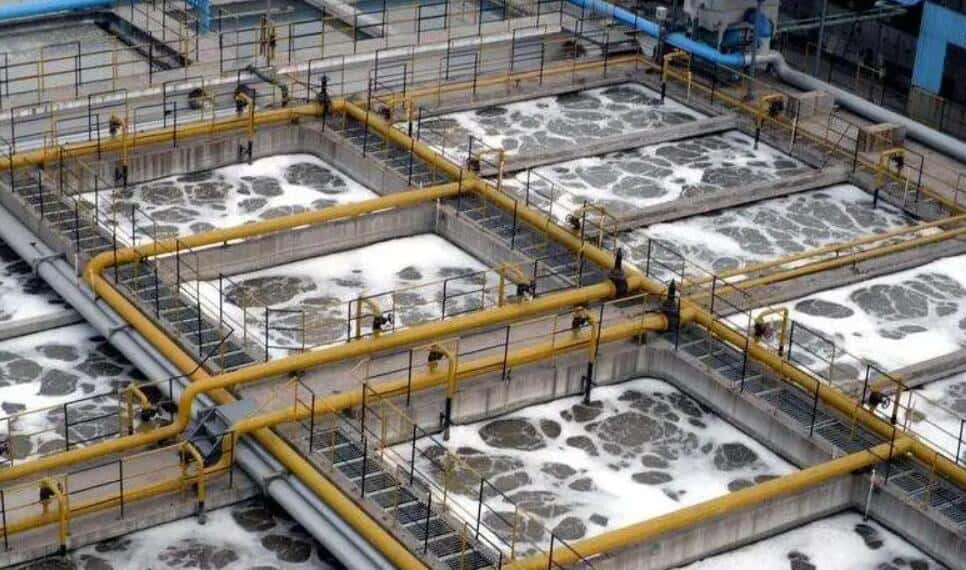

压力传感器在供水和污水处理行业的应用

在水处理和污水处理行业，仪表的可靠性至关重要。压力变送器的应用为系统保护和质量控制提供了重要手段。

即使在海水淡化厂或污泥处理等严苛或腐蚀性介质中，压力变送器仍能稳定运行。同时，其优异的抗振性能使其能够安装在泵上。这一优势使得 压力变送器在水处理行业得到广泛应用。

在水利和水电领域，压力变送器也发挥着关键作用。因为自动化水平是衡量水电站现代化程度的重要指标之一。

如果将水电站的计算机监控系统比作自动化系统的大脑，那么压力、温度、流量、液位等传感器就是计算机监控系统的眼睛和耳朵，用于完成过程监控。

压力传感器在机械和造船行业的应用

压力传感器适用于需要在严格控制和高精度条件下进行稳定测量的场合。通常，压力变送器主要用于测量介质的压力和液位。

在机械和造船行业的生产中，压力传感器得到了广泛应用。

压力传感器在医疗领域的应用

随着医疗器械市场的不断发展，医疗行业对压力传感器提出了更高的要求，例如精度、可靠性、稳定性、测量范围等都需要进一步提升。压力传感器在微创导管消融术和温度测量等领域有着广泛的应用。

液压系统中的压力传感器应用

压力传感器主要用于液压系统中，以实现力的闭环控制。当控制阀芯突然运动时，会在极短时间内形成数倍于系统工作压力的峰值压力。

在典型的移动机械和工业液压系统中，如果设计时没有考虑到这种极端工况，任何压力传感器都会很快损坏。因此，需要使用抗冲击的压力传感器。

压力传感器实现抗冲击性能主要有两种方法：一是更换应变片，二是连接外部线圈。通常，液压系统采用第一种方法，主要是因为安装方便。另一个原因是压力传感器会受到 来自液压泵的持续压力脉动 的影响。

压力传感器在安全控制系统中的应用

压力传感器常用于安全控制系统，主要用于空气压缩机自身的安全管理。安全控制领域传感器应用广泛，压力传感器是其中一种非常常见的传感器，因此其在安全控制系统中的应用并不令人意外。

在安全控制领域，压力传感器的应用通常从性能、价格以及实际操作的安全性和便捷性等方面进行考量。实践证明，选择压力传感器能够取得非常好的效果。

压力传感器采用机械设备的加工技术，将一些元件和信号调理器集成在一个小型芯片上，因此体积小巧是其优势之一。此外，价格低廉也是其另一大优势。

压力传感器在一定程度上可以提高系统测试的精度。在安全控制系统中，通过在管道设备的气体出口处安装压力传感器，可以对压缩机产生的压力进行一定程度的控制。这是一种有效的保护措施，也是一种非常有效的控制系统。

当压缩机正常启动时，如果压力值未达到上限，则控制器将打开进气口，通过调节使设备达到最大功率。

注塑模具中的压力传感器

压力传感器在注塑模具中扮演着重要角色。压力传感器 可安装在注塑机的喷嘴、热流道系统、冷流道系统以及模腔内。它可以测量 从注塑机喷嘴 到模腔之间的塑料压力，以及塑料的流量。

压力传感器在矿井压力监测中的应用

传感器技术是矿井压力监测的关键技术之一。
一方面，我们应该正确应用各种现有传感器来服务于采矿业。
另一方面，作为传感器制造商，我们需要开发和改进 新型压力传感器，以适应更多采矿业应用。

压力传感器种类繁多，根据矿井压力监测的特殊环境，矿井压力传感器主要包括：振弦式压力传感器、半导体压阻式压力传感器、金属应变式压力传感器、差动变压器压力传感器等。了解更多：膜片式压力表的工作原理。

这些传感器在采矿业中得到广泛应用。具体使用哪种传感器取决于具体的采矿环境。

压缩机、空调制冷设备中的压力传感器应用

压力传感器常用于空气压缩机、空调和制冷设备中。这些传感器体积小巧，易于安装。压力导向口通常采用特殊的阀针设计。

特色压力传感器出售

更多压力测量解决方案

除了压力传感器，我们也供应 扭矩传感器。 什么是扭矩传感器？ 如何选择？

Sino-Inst 是一家压力传感器制造商，提供超过50种类型的压力传感器。主要产品包括：紧凑型压力变送器、工业压力变送器、差压变送器、单晶硅压力变送器、扩散硅压力变送器、隔膜压力变送器、高温压力变送器、防爆压力变送器、定制压力变送器、带远程控制的压力变送器以及316隔膜压力变送器。

压力传感器主要用于测量介质的压力和液位，在工业生产中应用广泛。中仪器压力变送器采用优质扩散硅材料，并配备专用集成模块，具有精细的温度、零点、满量程和非线性补偿功能，可精确测量和传输液体、气体、蒸汽等介质的压力变化，为企业、科研院所等部门在各种场所实现压力和真空介质变化的理想监测。

中仪器的压力传感器是工业应用中最常用的传感器之一，广泛应用于水利水电、铁路运输、智能建筑、生产控制、航空航天、军工、石油化工、油井、电力、船舶、机床、管道等行业。

Sino-Inst 的全体员工都经过严格的培训，确保满足每一位客户的需求。如果您在产品方面需要任何帮助，无论是压力传感器、液位传感器还是其他设备，请随时联系我们。
